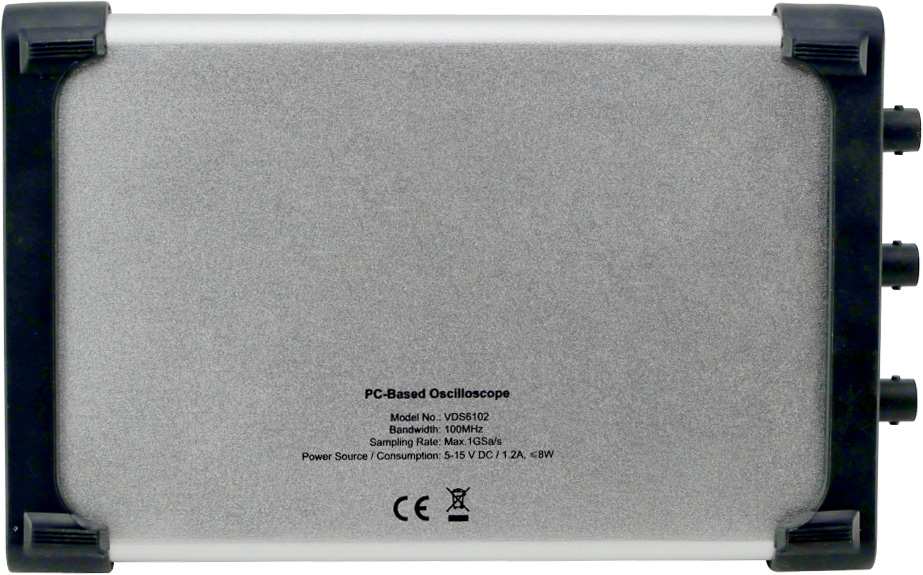

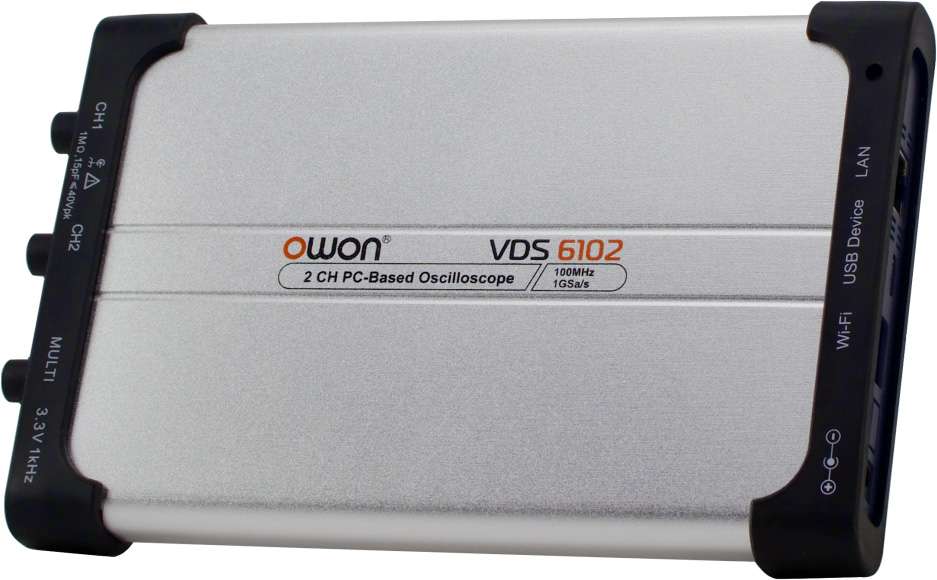

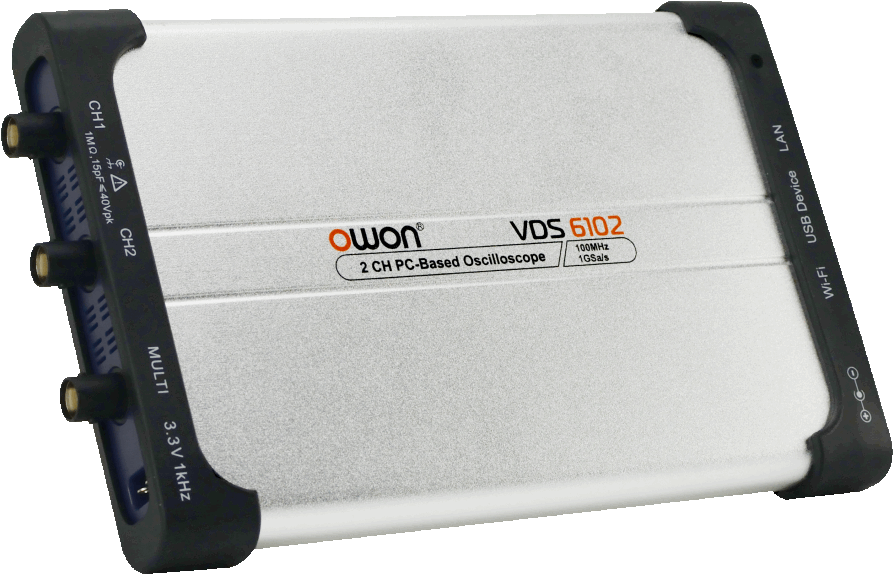

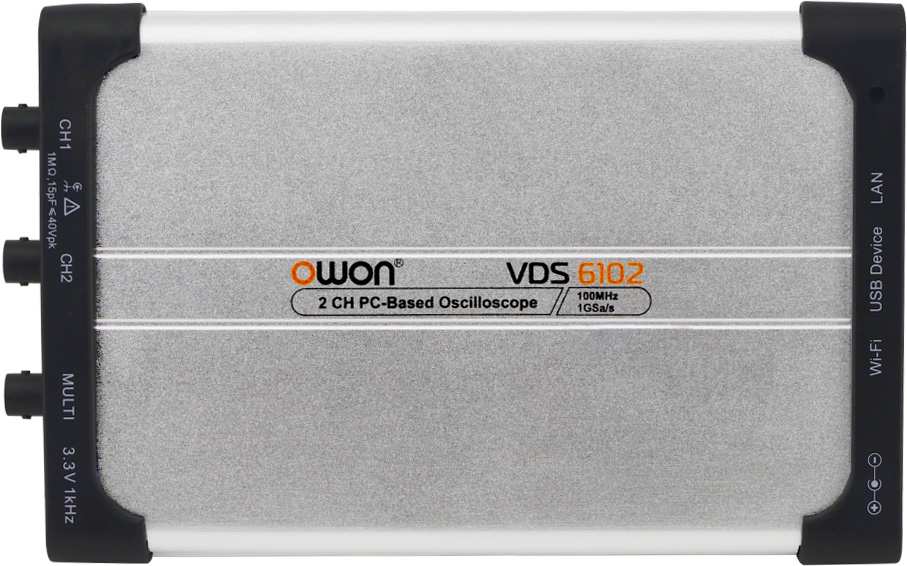

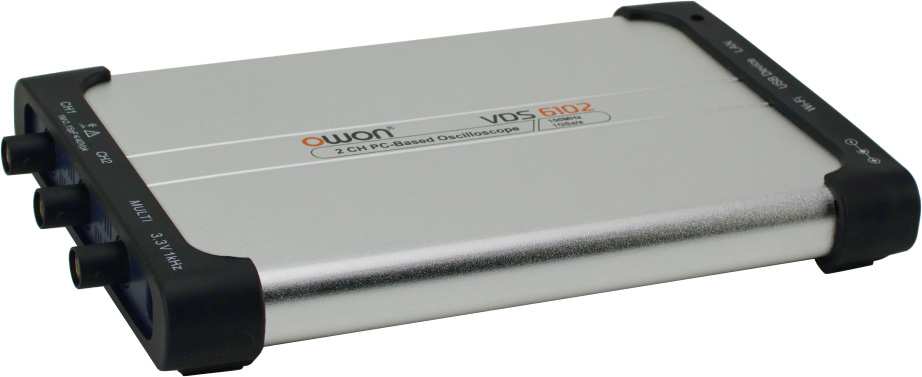

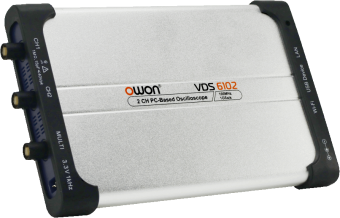

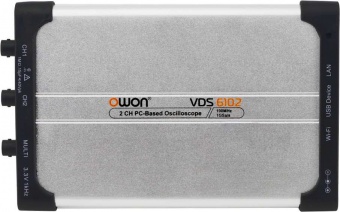

Осциллограф-приставка к персональному компьютеру OWON VDS6102A

2 канала, полоса пропускания 100 МГц, частота выборки 1.0 ГГц, генератор, 14 бит АЦП

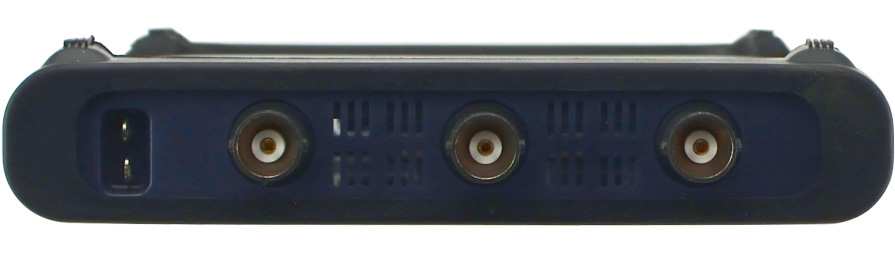

Осциллограф-приставка к персональному компьютеру OWON VDS6102A

Подробнее

1 449.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Полоса пропускания осциллографа: 100 МГц
2 канала, дополнительный канал внешней синхронизации
Частота выборки в реальном времени: 1 ГГц
Разрешение 14 бит
Глубина памяти 10М
Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел
Коэффициент развертки: 2 нс/дел ~ 100 с/дел
Типы развертки: авто, ждущий, однократный
Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов
Курсорные измерения (ΔU, Δt)
Сравнение сигнала с предварительно заданной маской
Автоматические измерения 20 параметров, встроенный частотомер
Математические функции: сложение, вычитание, умножение, деление, инверсия, БПФ
Генератор
Максимальное входное напряжение: 40 В (DC+AC, пик-пик)
Одновременное отображение результатов БПФ или режима X-Y и сигнала
Автоматическая установка оптимального режима развертки и синхронизации
Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит))
Интерфейсы: USB2.0, LAN, Wi-Fi (опционально)
Питание: адаптер 5 В/1.5 А
Габариты: 190х120х18 (мм), вес 300 г

Подробная спецификация

Модель		VDS6102	VDS6152	VDS6102A	VDS6152A
Полоса пропускания		100 МГц	150 МГц	100 МГц	150 МГц
Число входов		2 + 1 (генератор)
Макс. частота дискретизации		1 Гвыб/с
Время нарастания		≤3.5 нс	≤2.3 нс	≤3.5 нс	≤2.3 нс
Коэффициент развертки		5 нс/дел～100 с/дел, с шагом из ряда 1-2-5
Режимы регистрации		обычный, пиковый детектор, усреднение
Максимальная длина записи		10М
Связь входа		открытый вход (DC), закрытый вход (AC), заземление
Входное сопротивление		1 МОм ± 2%,параллельно с 15 пФ ± 5 пФ
Вертикальное отклонение		2 мВ/дел~5 В/дел
Вертикальное разрешение (АЦП)		8 бит		14 бит
Макс. входное напряжение		40 Впик-пик (постоянное+переменное)
Коэффициенты ослабления пробника		1X, 10X, 100X, 1000X
Взаимовлияние каналов		50 Гц: 100:1, 10 МГц: 40:1
Тип интерполяции		Sin(x)/x
Диапазон смещения		±2 В (2 мВ/дел – 50 мВ/дел); ±20 В (100 мВ/дел – 500 мВ/дел); ±40 В (1 В/дел – 5 В/дел)
Низкочастотный предел для закрытого входа		≥5 Гц (на входе BNC, уровень -3 дБ)
Тип запуска		по фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse)
Стандарты видеосигнала		NTSC, PAL и SECAM
Режим запуска		авто, ждущий, однократный
Режим XY	полоса пропускания	полная полоса
	разность фаз	±3 градуса
Автоматические измерения		амплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay A→B), задержка между срезами сигналов разных каналов (Delay A→B), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (-Duty)

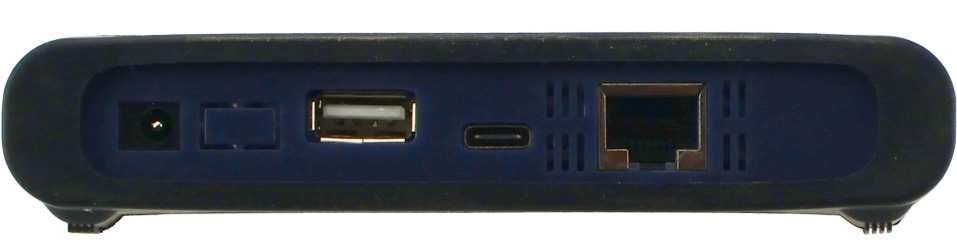

Коммуникационные интерфейсы		USB (Type-C), LAN; Wi-Fi (опционально)
Потребляемая мощность		меньше 8 Вт
Размеры		190x120x18 (мм)
Масса		около 0.38 кг

Встроенный генератор сигналов
Стандартные сигналы	Синусоидальный (0.1 Гц - 5 МГц), прямоугольный (0.1 Гц - 200 кГц), треугольный (1 Гц - 10 кГц), импульсный (1 Гц - 10 кГц)
Макс. частота	5 МГц
Макс. частота дискретизации	25 Мвыб/с
Число каналов	1
Вертикальное разрешение	8 бит
Амплитуда	10 мВпик-пик - 5 Впик-пик
Смещение по пост. току	±2.5 В
Выходное сопротивление	50 Ом (типовое)

Документы

owon_vds6000_series_user_manual Размер: 2,4 мб

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	1
Дополнительно (осциллогаф)	Генератор
Конструкция (осциллографа)	USB приставка
