Rigol DHO1202 осциллограф

2 аналоговых канала + внешний запуск. Максимальная полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на 2 канала). Максимальная память - 50 М точек (100 М - опция). АЦП 12 бит. Скорость захвата 50000 осц/с (вект.), 1500000 осц./с (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (17 типов штатно). Декодирование протоколов RS-232/UART, I2C, SPI, LIN, CAN. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI. Дисплей: 10,1", цветной, сенсорный, 1280 х 800. Вес: 3,8 кг. Размеры: 358 x 215 x 121 мм.

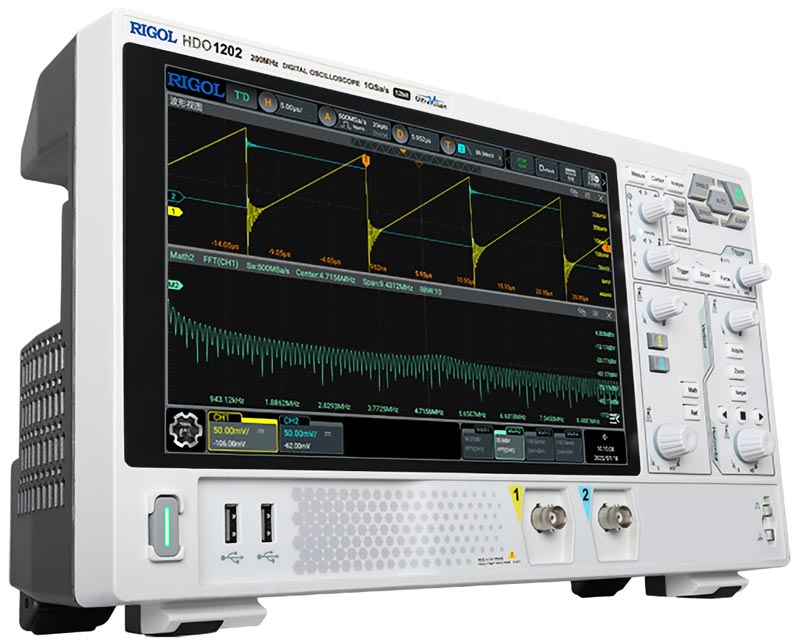

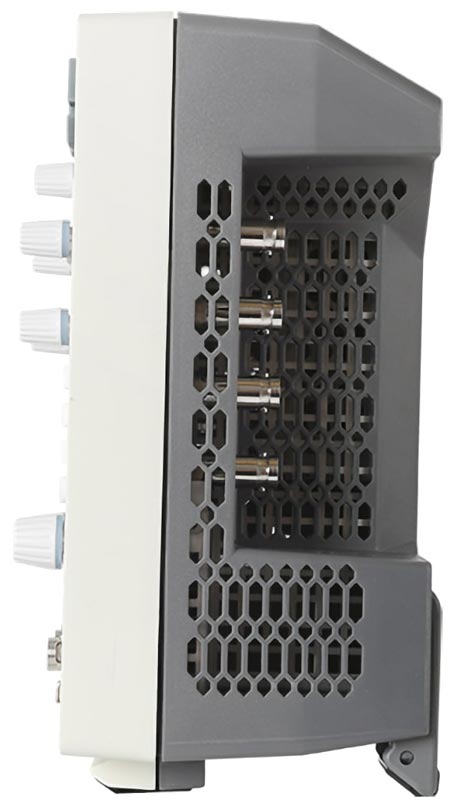

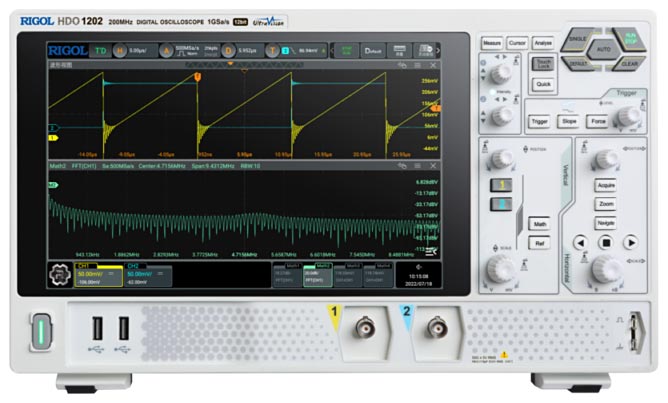

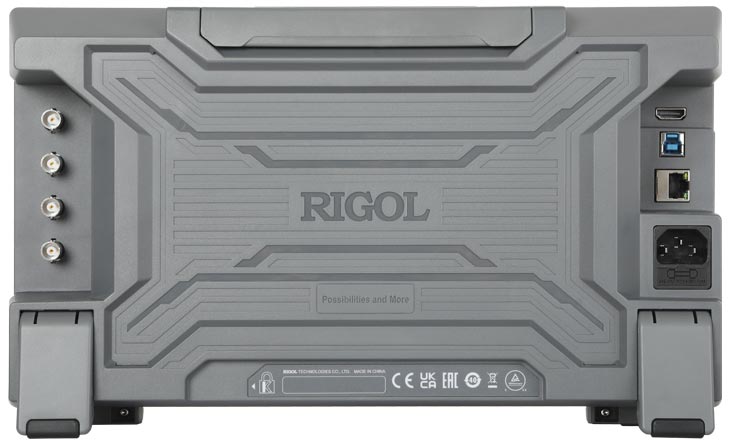

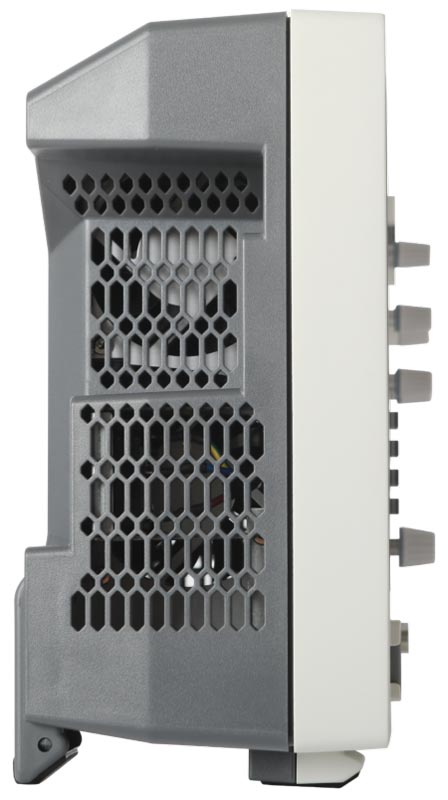

Цифровой осциллограф Rigol DHO1202

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Цифровой осциллограф Rigol DHO1202 предлагает инженерам превосходные технические характеристики и широкие функциональные возможности, необходимые для разработки и отладки современных электронных устройств. Высокое разрешение по вертикали (12 бит) позволяет наблюдать даже малейшие искажения сигнала и выделять малые сигналы на уровне шумов. Благодаря применению новейшей разработки компании Rigol - процессора "Centaurus" и технологии UltraVision 2, в цифровом осциллографе DHO1202 обеспечиваются высокая скорость захвата осциллограмм, высокая частота дискретизации в реальном времени, глубина записи до 100 М точек.

В цифровом осциллографе Rigol DHO1202 установлен большой сенсорный дисплей, что в комбинации с традиционными органами управления делает работу с осциллографом ещё более удобной.

Технические характеристики

Характеристика		Значение
Полоса пропускания		200 МГц
Режим дискретизации		Реальное время
Количество каналов		2 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм		50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип		≤1.75 нс
Регистрация	Режим	Обычный Пиковый детектор: 2 нс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение (14 бит, 16 бит) UltraAcquire (скорость захвата до 1500000 осц./сек)
	Макс. дискретизация (реальное время)	2 Гвыб/сек (1 Гвыб/сек - два канала)
	Макс. дискретизация (реальное время)	2 Гвыб/сек (1 Гвыб/сек - два канала)
	Глубина записи	50 М точек (25 М точек - два канала) - штатно 100 М точек (50 М точек - два канала) - опция HDO1000-RLU-01
	Глубина записи
Параметры вертикальной системы	Связь по входу	открытый, закрытый или земля
	Связь по входу	открытый, закрытый или земля
	Входной импеданс	1 MОм ±1% \|\| 19 пФ ±3 пФ
	Учет ослабления пробников	0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
	Учет ослабления пробников
	Макс. входное напряжение	300 Вскз CAT I, 400 Впик (DC + Vpeak)
	Макс. входное напряжение	300 Вскз CAT I, 400 Впик (DC + Vpeak)
	Вертикальное разрешение	12 бит
	Эффективное количество ENOB (тип.)	8 бит
	Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел
	Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел
	Диапазон смещения	± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел )
	Диапазон смещения
	Динамический диапазон	±4 дел (12 бит)
	Ограничение полосы пропускания	20 МГц, полная полоса - выбирается для каждого канала
	Погрешность коэфф. усиления	±2% от полной шкалы
	Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита	±8 кВ (на входе BNC)
	Изоляция между каналами	≥100:1
Параметры горизонтальной системы	Коэффициент развертки	2 нс/дел ~ 1000 с/дел
	Коэффициент развертки	2 нс/дел ~ 1000 с/дел
	Временное разрешение	400 пс
	Погрешность временной базы	±1.5 ppm ± 1 ppm/год
	Погрешность временной базы	±1.5 ppm ± 1 ppm/год
	Максимальная задержка	Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше
	Задержка между каналами	≤2 нс
	Режимы	Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические	Количество автоизмерений	41 тип, 14 измерений может отображаться одновременно
		Источник	аналоговые каналы (CH1, CH2), результат математической обработки (Math1, Math2)
		Диапазон измерения	основное окно, растяжка Zoom
		Макс. количество отображаемых на канал	33 типа
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
		Другие
		Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно	4
	Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Макс.длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Тип окна
		Поиск пиков	макс. 15 пиков
Поиск и навигация	Тип	фронт, импульс
	Источник	аналоговые каналы (CH1, CH2)
	Отображение	таблица событий во внутренней или внешней памяти
	Кнопки навигации	Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
Анализ осциллограмм	Pass / Fail	Источник	аналоговые каналы (CH1, CH2)
	Запись	Источник	аналоговые каналы (CH1, CH2)
		Макс. количество сегментов	500000 событий запуска
		Режим	воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
		Режим
	Цветовая градация	Источник	аналоговые каналы (CH1, CH2)
		Темы	температура, интенсивность
		Режим	во всех режимах

Система запуска

Источник запуска	аналоговые каналы (CH1, CH2), внешний запуск EXT TRIG, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией)
	Внешний	200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±5 В
	Сеть	фикс. 40% ~ 60%
Внешний запуск EXT TRIG	Входной импеданс		1 МОм±1%, BNC разъем
	Джиттер запуска (тип.)		< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Запуск по фронту	Тип фронта		нарастающий, спадающий, нарастающий & спадающий
	Источник запуска		аналоговые каналы (CH1, CH2), EXT, сеть AC Line
Запуск по длительности импульса	Условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по скорости нарастания	Условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>

	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по видеосигналу	Система		NTSC, PAL и SECAM
	Стандарт		480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по длительности события	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>, вне интервала ><

	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по истечении времени (TimeOut)	Тип фронта		нарастающий, спадающий, нарастающий & спадающий

	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по ранту	Условие		прохождение через заданный уровень
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по окну	Тип фронта		нарастающий, спадающий
	Позиция запуска		вход, выход, время
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по задержке	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск Установка / Удержание	Фронт		нарастающий, спадающий
	Источник запуска		аналоговые каналы (CH1, CH2)
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Источник запуска		аналоговые каналы (CH1, CH2)

RS-232/UART запуск	Условие запуска		Start, Error, Check Error, Data

	Скорость		до 20 Мбит/сек
	Источник запуска		аналоговые каналы (CH1, CH2)
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
	Разрядность адреса		7 бит, 8 бит, 10 бит

	Источник запуска		аналоговые каналы (CH1, CH2)
SPI запуск	Условие запуска		CS, TimeOut
	Разрядность		4 бит ~ 32 бит
	Источник запуска		аналоговые каналы (CH1, CH2)
CAN запуск	Условие запуска		начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
	Тип сигнала		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 5 Мбит/сек
	Источник запуска		аналоговые каналы (CH1, CH2)
LIN запуск	Условие запуска		Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
	Скорость		до 20 Мбит/сек
	Источник запуска		аналоговые каналы (CH1, CH2)

Декодирование сигналов

Типы шин	Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Параллельные шины Parallel	Разрядность		4 бит
	Источник		аналоговые каналы (CH1, CH2)
RS-232/UART	Разрядность TX/RX		5 бит ~ 9 бит

	Скорость		до 20 Мбит/сек
	Четность	Odd, Even, нет
	Стоповые биты		1 или 2 бита
	Источник		аналоговые каналы (CH1, CH2)
I²C	Параметр		Адрес (c или без бита R/W), данные, ACK


	Источник		аналоговые каналы (CH1, CH2)
SPI	Параметр		MISO/MOSI данные
	Тип	CS, TimeOut
	Разрядность		4 бит ~ 32 бит
	Источник		аналоговые каналы (CH1, CH2)
CAN	Параметр		Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 5 Мбит/сек
	Источник		аналоговые каналы (CH1, CH2)
LIN	Протокол		версия (1.X или 2.X)
	Параметр	sync, ID, data, check sum
	Скорость		до 20 Мбит/сек
	Источник		аналоговые каналы (CH1, CH2)

Цифровой вольтметр

Источник				аналоговые каналы (CH1, CH2)
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV / DCV: 4 бита
Звуковой сигнал				при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1, CH2) или внешний запуск EXT
	Разрешение	3 или 6 цифр, пользовательская
	Макс. частота	макс. частота аналогового канала
Функция измерения		частота. период, счет импульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея	1280 (по горизонтали) × 800 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)

Процессор

Тип процессора	Cortex-A72, 1.8 GHz, hexa-core
Системная память	4 Гб RAM
Операционная система	Android
Внутренняя энергонезависимая память	8 Гб

Энергонезависимая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, *.bin)
Опорные осциллограммы	10 осциллограмм

Порты ввода / вывода

USB 3.0 Hi-speed Host		2 на передней панели
USB 3.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4, A plug)
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out	Вход	1, BNC разъем на задней панели
	Параметры входного сигнала	50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
	Выход	1, BNC разъем на задней панели
	Параметры выходного сигнала	50 Ом, 1.5 Впп синусоидальная форма
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	0 ~ 3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность	<400 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	358.14 мм × 214.72 мм × 120.62 мм (ШВГ)
Размер в стойку	4U
Вес	3,8 кг без упаковки 5,37 кг с упаковкой

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Осциллограф
Кабель питания
Кабель USB
Пассивные пробники (2 шт.)

Дополнительная комплектация

Название	Назначение
Опции увеличения глубины записи
DHO1000-RLU-01	Опция увеличения глубины записи до 100 М точек
Дополнительные аксессуары и принадлежности
RP3500A	Пассивный пробник
RP1300H	Высоковольтный пробник
RP1018H	Высоковольтный пробник
RP1010H	Высоковольтный пробник
RP1025D	Высоковольтный дифференциальный пробник
RP1050D	Высоковольтный дифференциальный пробник
RP1100D	Высоковольтный дифференциальный пробник
PHA0150	Дифференциальный пробник
PHA1150	Дифференциальный пробник
RP1001C	Токовый пробник
RP1002C	Токовый пробник
RP1003C	Токовый пробник
RP1004C	Токовый пробник
RP1005C	Токовый пробник
RP1006C	Токовый пробник
RP1000P	Блок питания для токовых пробников
RA5040K	Аттенюатор 40 дБ
ADP0150BNC	Адаптер 50 Ом

Цифровой осциллограф Rigol DHO1202

Характеристики

Каналы	2
Полоса частот, МГц	200
Частота дискретизации, ГГц	2
Дополнительно (осциллогаф)	Анализатор протоколов
Конструкция (осциллографа)	Настольный

Персональные рекомендации
