Цифровой осциллограф Rigol DHO4204

4 аналоговых канала. Максимальная полоса пропускания 200 МГц. Частота дискретизации 4 Гвыб/с (2 Гвыб/с на 2 канала, 1 Гвыб/с - 4 канала). Максимальная память 250 М точек (500 М - опция). АЦП 12 бит. Скорость захвата 50000 осц/с (вект.), 1500000 осц./с (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (16 типов штатно). Декодирование протоколов 5 штатно, 5 (опция). 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI. Дисплей: 10,1", цветной, сенсорный, 1280 х 800. Вес: 3,8 кг. Размеры: 358 x 215 x 121 мм.

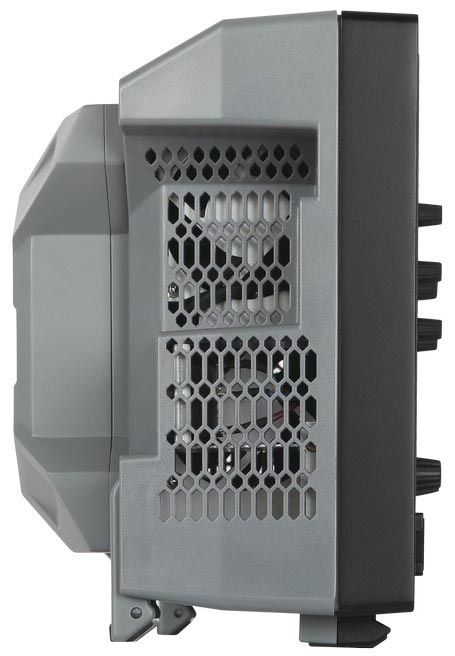

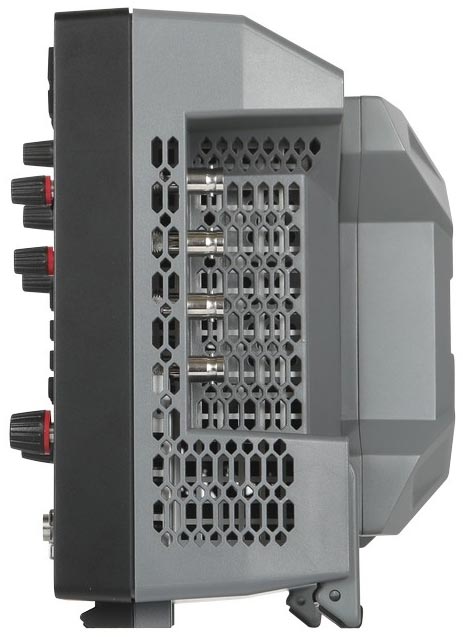

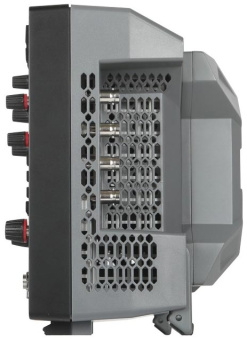

Цифровой осциллограф Rigol DHO4204

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

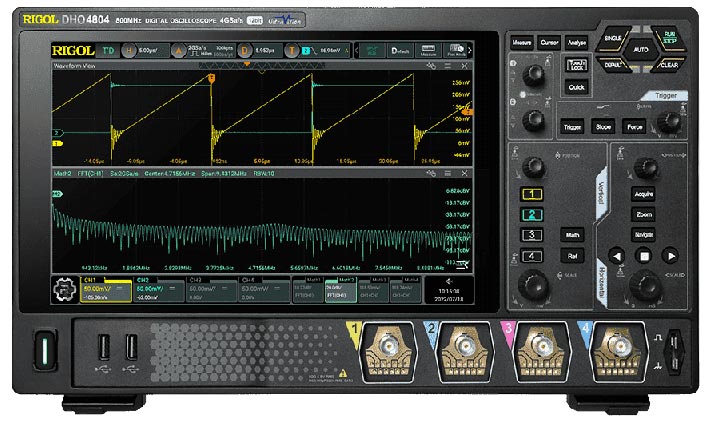

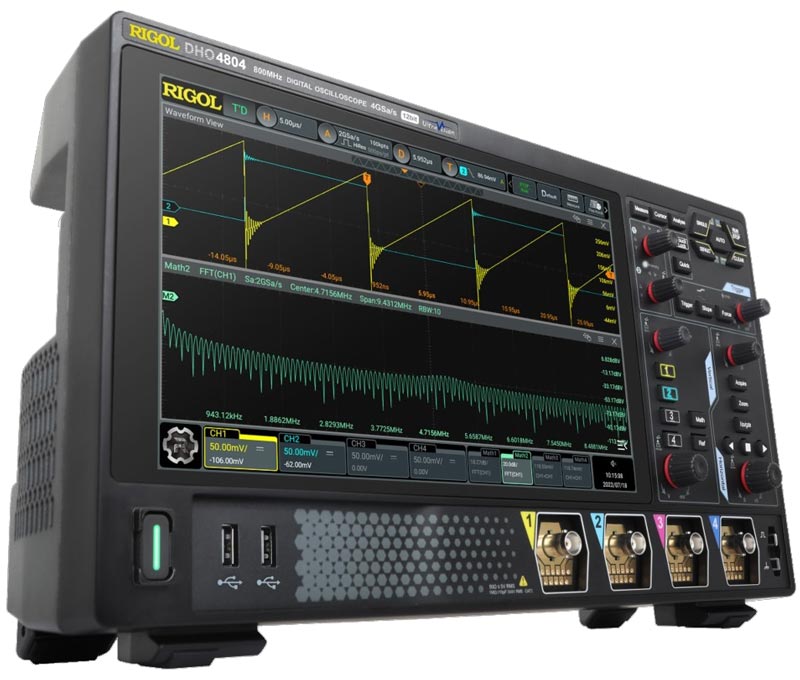

Цифровой осциллограф Rigol DHO4204 предлагает инженерам отличные технические характеристики и широкие функциональные возможности, необходимые для отладки современных электронных устройств. Высокое разрешение по вертикали (12 бит) позволяет наблюдать даже малейшие искажения сигнала и выделять малые сигналы на уровне шумов. Благодаря применению новейшей разработки компании Rigol - процессора "Centaurus" и технологии UltraVision 2, в цифровом осциллографе DHO4204 обеспечиваются высокая частота дискретизации в реальном времени, высокая скорость захвата осциллограмм (до 1500000 осц./с в режиме UltraAcquire), глубина записи до 500 М точек.

В цифровом осциллографе Rigol DHO4204 имеется большой сенсорный дисплей, что в комбинации с традиционными органами управления делает работу с осциллографом ещё более удобной.

Технические характеристики

Характеристика			Значение
Полоса пропускания		50 Ом	200 MГц
Полоса пропускания		1 МОм	200 МГц
Режим дискретизации			Реальное время
Количество каналов			4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм			50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип			≤1.75 нс
Регистрация	Режим		Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение (14 бит, 16 бит) UltraAcquire (скорость захвата до 1500000 осц./сек)
	Макс. дискретизация (реальное время)		4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала)
	Макс. дискретизация (реальное время)
	Глубина записи		250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция HDO4000-RLU-05
	Глубина записи
Параметры вертикальной системы	Связь по входу		открытый, закрытый или земля
	Связь по входу		открытый, закрытый или земля
	Входной импеданс		1 MОм ±1% \|\| 19 пФ ±3 пФ, 50 Ом ±1%
	Учет ослабления пробников		0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
	Определение пробников		автоматическое определение пробников Rigol
	Макс. входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик
	Макс. входное напряжение	50 Ом	5 Вскз
	Вертикальное разрешение		12 бит
	Эффективное количество ENOB (тип.)		8 бит
	Вертикальное отклонение	1 МОм	100 мкВ/дел ~ 10 В/дел
	Вертикальное отклонение	50 Ом	100 мкВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	± 0.5 B (<500 мкВ/дел ) ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел )
	Диапазон смещения	50 Ом	±1 В (≤135 мВ/дел) ±4 В (>135 мВ/дел ~1 В/дел)
	Динамический диапазон		±4 дел (12 бит)
	Ограничение полосы пропускания		20 МГц, 250 МГц - выбирается для каждого канала
	Погрешность коэфф. усиления		±2% от полной шкалы
	Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита		±8 кВ (на входе BNC)
	Изоляция между каналами		≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса)
Параметры горизонтальной системы	Коэффициент развертки		500 пс/дел ~ 1000 с/дел
	Коэффициент развертки		500 пс/дел ~ 1000 с/дел
	Временное разрешение		100 пс
	Погрешность временной базы		±1.5 ppm ± 1 ppm/год
	Погрешность временной базы		±1.5 ppm ± 1 ppm/год
	Максимальная задержка		Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше
	Задержка между каналами		≤500 пс
	Режимы		Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
Измерения	Курсорные		Количество курсоров	2 пары XY курсоров
			Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
			Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические		Количество автоизмерений	41 тип, 14 измерений может отображаться одновременно
			Источник	аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
			Диапазон измерения	основное окно, растяжка Zoom
			Макс. количество отображаемых на канал	33 типа
			Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
			Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
			Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
			Другие
			Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно		4
	Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация		Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)		Макс.длина	1 М точек
			Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
			Тип окна
			Поиск пиков	макс. 15 пиков
Поиск и навигация	Тип		фронт, импульс
	Источник		аналоговые каналы (CH1 ~ CH4)
	Отображение		таблица событий во внутренней или внешней памяти
	Кнопки навигации		Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
Анализ осциллограмм	Pass / Fail		Источник	аналоговые каналы (CH1 ~ CH4)
	Запись		Источник	аналоговые каналы (CH1 ~ CH4)
			Макс. количество сегментов	500000 событий запуска
			Режим	воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
			Режим
	Цветовая градация		Источник	аналоговые каналы (CH1 ~ CH4)
			Темы	температура, интенсивность
			Режим	во всех режимах

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией)
	Внешний	200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±5 В
	Сеть	фикс. 40% ~ 60%
Внешний запуск EXT TRIG	Входной импеданс		1 МОм±1%, BNC разъем
	Джиттер запуска (тип.)		< 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Запуск по фронту	Тип фронта		нарастающий, спадающий, нарастающий & спадающий
	Источник запуска		аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line
Запуск по длительности импульса	Условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>

	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система		NTSC, PAL и SECAM
	Стандарт		480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>, вне интервала ><

	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта		нарастающий, спадающий, нарастающий & спадающий

	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие		прохождение через заданный уровень
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта		нарастающий, спадающий
	Позиция запуска		вход, выход, время
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт		нарастающий, спадающий
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Источник запуска		аналоговые каналы (CH1 ~ CH4)

RS-232/UART запуск	Условие запуска		Start, Error, Check Error, Data

	Скорость		до 20 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
	Разрядность адреса		7 бит, 8 бит, 10 бит

	Источник запуска		аналоговые каналы (CH1 ~ CH4)
SPI запуск	Условие запуска		CS, TimeOut
	Разрядность		4 бит ~ 32 бит
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
CAN запуск	Условие запуска		начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
	Тип сигнала		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 5 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
CAN-FD запуск (опция HDO4000-AUTOA)	Условие запуска		начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
	Тип сигнала		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 10 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
FlexRay запуск (опция HDO4000-FLEXA)	Условие запуска		Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость		до 10 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
LIN запуск (опция HDO4000-AUTOA)	Условие запуска		Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
	Скорость		до 20 Мбит/сек
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
I²S запуск (опция HDO4000-AUDIOA)	Тип канала		левый, правый, левый и правый
	Условие сравнения		=, ≠, >, <, <>, ><
	Режимы		I2S, LJ, RJ
	Источник запуска		аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 запуск (опция HDO4000-AEROA)	Условие запуска		Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности)
	Источник запуска		аналоговые каналы (CH1 ~ CH4)

Декодирование сигналов

Типы шин	Штатно: Parallel, RS232/UART, I²C, SPI, CAN Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Параллельные шины Parallel	Разрядность		4 бит
	Источник		аналоговые каналы (CH1 ~ CH4)
RS-232/UART	Разрядность TX/RX		5 бит ~ 9 бит

	Скорость		до 20 Мбит/сек
	Четность	Odd, Even, нет
	Стоповые биты		1 или 2 бита
	Источник		аналоговые каналы (CH1 ~ CH4)
I²C	Параметр		Адрес (c или без бита R/W), данные, ACK


	Источник		аналоговые каналы (CH1 ~ CH4)
SPI	Параметр		MISO/MOSI данные
	Тип	CS, TimeOut
	Разрядность		4 бит ~ 32 бит
	Источник		аналоговые каналы (CH1 ~ CH4)
CAN	Параметр		Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 5 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4)
CAN-FD (опция HDO4000-AUTOA)	Параметр		Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
	Тип		CAN_H, CAN_L, TX/RX, DIFF
	Скорость		до 10 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4)
FlexRay (опция HDO4000-FLEXA)	Параметр		ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS
	Тип	BP, BM, RX/TX
	Скорость		до 10 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4)
LIN (опция HDO4000-AUTOA)	Протокол		версия (1.X или 2.X)
	Параметр	sync, ID, data, check sum
	Скорость		до 20 Мбит/сек
	Источник		аналоговые каналы (CH1 ~ CH4)
I²S (опция HDO4000-AUDIOA)	Тип канала		левый, правый
	Разрядность		4 бит ~ 32 бит
	Режимы		I2S, LJ, RJ
	Источник		аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 (опция HDO4000-AEROA)	Параметр		data word, command word, status word (адрес+последние 11 бит).
	Источник		аналоговые каналы (CH1 ~ CH4)

Цифровой вольтметр

Источник				аналоговые каналы (CH1 ~ CH4)
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV / DCV: 4 бита
Звуковой сигнал				при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT
	Разрешение	3 или 6 цифр, пользовательская
	Макс. частота	макс. частота аналогового канала
Функция измерения		частота. период, счет импульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея	1280 (по горизонтали) × 800 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)

Процессор

Тип процессора	Cortex-A72, 1.8 GHz, hexa-core
Системная память	4 Гб RAM
Операционная система	Android
Внутренняя энергонезависимая память	8 Гб

Энергонезависимая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, *.bin)
Опорные осциллограммы	10 осциллограмм

Порты ввода / вывода

USB 3.0 Hi-speed Host		2 на передней панели
USB 3.0 Hi-speed Device		1 на задней панели
LAN		1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)

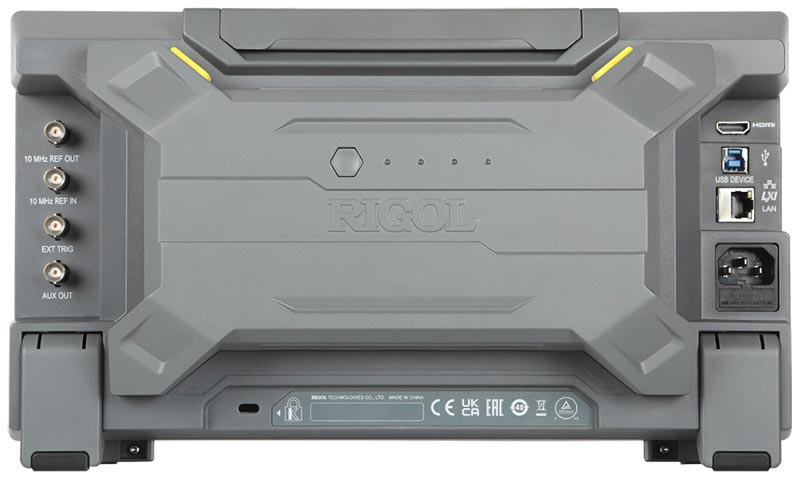

Вход/выход опорного сигнала 10 MHz Reference Clock In/Out	Вход	1, BNC разъем на задней панели
	Параметры входного сигнала	50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
	Выход	1, BNC разъем на задней панели
	Параметры выходного сигнала	50 Ом, 1.5 Впп синусоидальная форма
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	0 ~ 3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<200 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	358.14 мм × 214.72 мм × 120.62 мм (ШВГ)
Размер в стойку	4U
Вес	3,8 кг без упаковки 5,37 кг с упаковкой

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Осциллограф
Кабель питания
Кабель USB
Пассивные пробники (4 шт.)

Дополнительная комплектация

Название	Назначение
Опции расширения функциональности
DHO4000-AUTOA	Опция анализа и запуска по шинам CAN-FD, LIN
DHO4000-AUDIOA	Опция анализа и запуска по шинам I²S
DHO4000-AEROA	Опция анализа и запуска по шинам MIL-STD-1553
DHO4000-FLEXA	Опция анализа и запуска по шинам FlexRay
DHO4000-PWRA	Опция анализа мощности
DHO4000-BND	Комплект опций, включающий в себя опции декодирования / запуска по сигналам шин и анализа мощности
Опции расширения полосы пропускания
DHO4000-BWU2T8	Опция расширения полосы пропускания с 200 до 800 МГЦ
DHO4000-BWU2T4	Опция расширения полосы пропускания с 200 до 400 МГЦ
DHO4000-BWU4T8	Опция расширения полосы пропускания с 400 до 800 МГЦ
Дополнительные аксессуары и принадлежности
RP3500A	Пассивный пробник
RP1300H	Высоковольтный пробник
RP1018H	Высоковольтный пробник
RP1010H	Высоковольтный пробник
RP1025D	Высоковольтный дифференциальный пробник
RP1050D	Высоковольтный дифференциальный пробник
RP1100D	Высоковольтный дифференциальный пробник
PHA0150	Дифференциальный пробник
PHA1150	Дифференциальный пробник
RP1001C	Токовый пробник
RP1002C	Токовый пробник
RP1003C	Токовый пробник
RP1004C	Токовый пробник
RP1005C	Токовый пробник
RP1006C	Токовый пробник
RP1000P	Блок питания для токовых пробников
PCA1030	Токовый пробник
PCA1150	Токовый пробник
PCA2030	Токовый пробник
ADP0150BNC	Адаптер 50 Ом

Цифровой осциллограф Rigol DHO4204

Характеристики

Каналы	4
Полоса частот, МГц	200
Частота дискретизации, ГГц	4
Дополнительно (осциллогаф)	Анализатор протоколов
Конструкция (осциллографа)	Настольный

Персональные рекомендации
