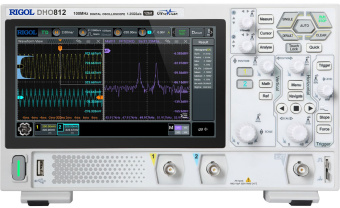

DHO812 RIGOL Осциллограф цифровой настольный

Настольный цифровой осциллограф RIGOL DHO812
Количество каналов: 2 аналог. + EXT
Полоса пропускания: 100 МГц
Частота дискретизации: 1,25 Гвыб/с
Время нарастания: ≤ 3,5 нс

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Технические характеристики RIGOL DHO812

Полоса пропускания	100 МГц
Максимальная частота дискретизации	1,25 Гвыб/сек - один канал 625 Мвыб/сек - два канала
Количество каналов	2 аналоговых (стандартно) + EXT
Макс. скорость захвата осциллограмм	500000 осц./сек
Режим регистрации	обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок)
Глубина записи	25 Мб - два канала 10 Мб - все каналы
Вертикальная система
Аналоговые каналы
Связь по входу	открытый, закрытый
Входной импеданс	1 MОм ±1% / 15 пФ ± 3 пФ
Время нарастания сигнала	≤ 3,5 нс
Учет ослабления пробников	0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
Определение пробников	автоматическое определение пробников Rigol
Макс. входное напряжение	300 Вскз CAT I, 400 Впик
Вертикальное разрешение	12 бит
Вертикальное отклонение	0,5 мВ/дел ~ 10 В/дел
Диапазон смещения	±0,5 В (< 0,5 мВ/дел) ±1 В (≥ 0,5 мВ/дел, < 65 мВ/дел) ±8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ±20 В (≥ 270 мВ/дел, ≤ 2,75 В/дел) ±100 В (> 2,75 В/дел, ≤ 10 В/дел )
Динамический диапазон	±4 дел (12 бит)
Ограничение полосы пропускания	20 МГц, полное; выбирается для каждого канала
Погрешность коэфф. усиления	±1% (> 5 мВ/дел) от полной шкалы ±2% (≤ 5 мВ/дел) от полной шкалы
Погрешность смещения	≤ 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита	±8 кВ (на входе BNC)
Изоляция между каналами	≥ 100:1
Горизонтальная система
Аналоговые каналы
Коэффициент развертки	5 нс/дел ~ 500 с/дел
Временное разрешение	100 пс
Погрешность временной базы	±25 ppm ± 5 ppm/год
Максимальная задержка	-5 дел отставание от запуска (положительная задержка) 1 с....100 дел
Диапазон коррекции смещения между каналами	±100 нс, точность ±1 нс
Формат отображения	Y-T, X-Y, самописец (≥ 50 мс/дел), сканирование (≥ 200 мс/дел)
Система измерения
Курсорные измерения
Количество курсоров	2 пары XY курсоров
Режимы	ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения
Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
Автоматические измерения
Количество автоизмерений	41 тип
Источник	аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
Макс. количество отображаемых на канал	33 типа
Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Математические операции
Количество отображаемых одновременно операций	4
Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация	поддерживается в БПФ
БПФ (FFT)	макс. длина: 1 М точек
	тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	представление: полный дисплей, половина дисплея
	поиск пиков: макс. 15 пиков
Поиск и навигация
Тип	фронт, импульс
Отображение	таблица событий
Источник	любой аналоговый канал
Кнопки навигации	перемещение по времени, перемещение по событиям
Анализ осциллограмм
Pass / Fail	источник: аналоговые каналы (CH1 ~ CH4)
Гистограмма	источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений
	тип: горизонтальные, вертикальные, измерение
	измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
	режим: во всех режимах, включая ZOOM, XY, ROLL
Цветовая градация	источник: аналоговые каналы (CH1 ~ CH4)
	темы: температура, интенсивность
	режим: во всех режимах
Декодирование
Стандартно	параллельно (до 20 бит с аналоговыми каналами), RS232/UART, I2C, SPI, CAN
Система синхронизации
Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети
Тип связи	AC, DC, ФВЧ (120 кГц), ФНЧ (120 кГц)
Режим запуска	авто, нормальный, ждущий (однократный)
Шумовая режекция	вкл / выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	аналоговая полоса осциллографа
Чувствительность триггера	0,5 дел, ≥ 50 мВ/дел: 0,7 дел
Диапазон уровня запуска	внутренний: ±4,5 делений от центра экрана
Граница подавления высоких частот	1,23 МГц
Граница подавления низких частот	680 кГц
Чувствительность запуска	≤ 1 дел
Типы запуска	запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS-232, UART, I²C, SPI, CAN, FlexRay, LIN
Запуск по фронту
Тип фронта	запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска	аналоговые каналы (CH1 ~ CH4), сеть
Запуск по длительности импульса
Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания
Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу
Система	NTSC, PAL и SECAM
Стандарт	480P, 576P HDTV
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону
Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события
Установка	H, L, X
Условие запуска	>, <, внутри интервала<>, вне интервала ><
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по ранту
Условие	прохождение через заданный уровень
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну
Тип фронта	нарастающий, спадающий
Позиция запуска	вход, выход, время
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке
Фронт	нарастающий, спадающий
Условие задержки	>, <, внутри интервала<>, вне интервала ><
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание
Фронт	нарастающий, спадающий
Запуск по N фронту
Тип фронта	нарастающий, спадающий
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание (Setup/Hold)
Установка	H, L
Условие	<
Источник запуска	аналоговые каналы (CH1 ~ CH4)
Цифровой вольтметр
Источник	аналоговые каналы (CH1 ~ CH4)
Функция измерения	DC, AC+DC RMS, AC RMS
Разрешение	ACV / DCV: 3 бита
Режим измерения	диаграмма, превышение свыше 3 сек
Частотомер
Источник	аналоговые каналы (CH1 ~ CH4)
Разрешение	3 - 6 бит, пользовательская
Макс. частота	макс. частота аналогового канала
Функция измерения	частота. период, счет импульсов
Источник	48-бит счетчика
Фронт	подсчет количества нарастающих фронтов
Временная база	внутренний источник опорной частоты
Процессор
Модель	Cortex-A72
Частота	1,8 гГц
Количество ядер	6
Оперативная память	4 Гб
Операционная система	Android
Внутренняя память	8 Гб
Общие характеристики
Дисплей	диагональ 7 дюймов, емкостной сенсорный мультитач, 1024 × 600 точек, 16 x 9, яркость 256 уровней (ЖК HDMI)

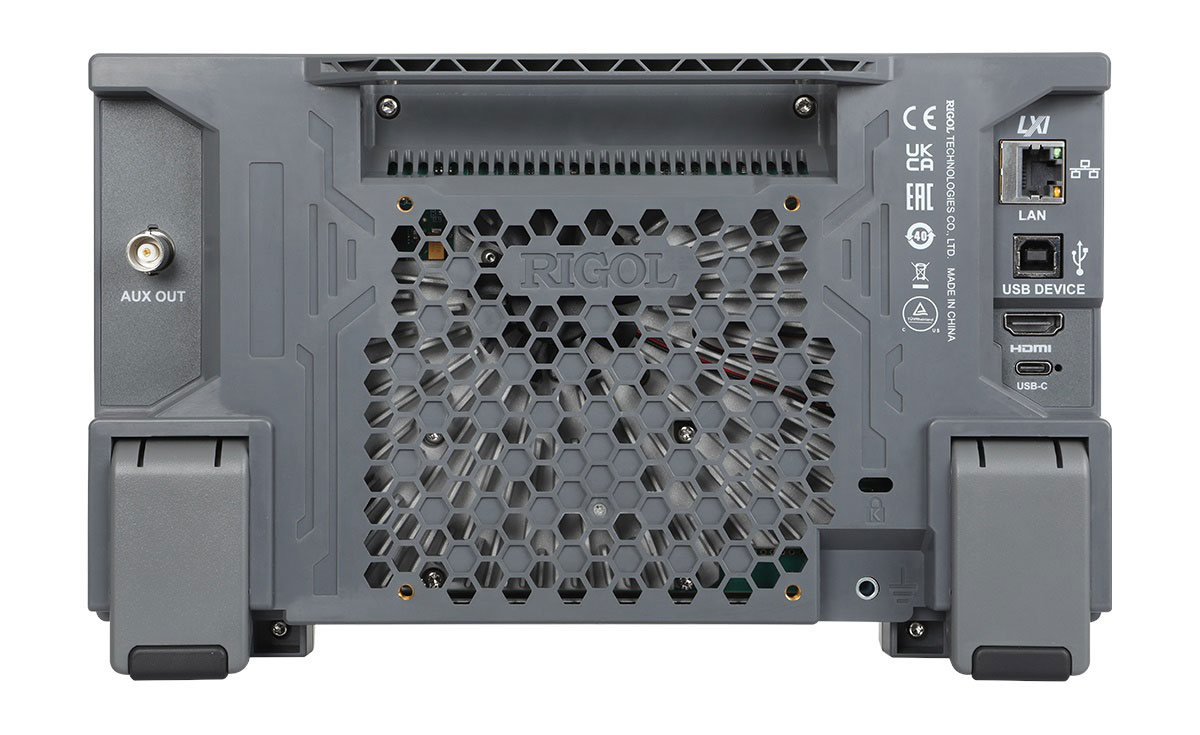

Порты ввода / вывода	USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на передней панели (10 / 100 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) AFG OUT 1 на задней панели, BNC коннектор Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
Выход компенсации пробника	частота меандр 1 кГц амплитуда 3 Вп-п
Энергонезависимая память	формат сохранения: настройки setup (.stp) изображения image (.png, .bmp, .tif, .jpg) осциллограммы и данные CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (*.arb)
Питание	USB Type-C, DC 12 V, 4 A
Потребляемая мощность	< 48 Вт
Температура хранения	-30℃ - 60℃, влажность ≤90%
Рабочая температура	0℃ - 50℃, влажность ≤75%
Габариты	265,35 х 161,75 х 77,38 мм
Вес нетто	1,78 кг
Вес брутто	2,78 кг
Комплектация	цифровой осциллограф Rigol DHO812 – 1 шт
	Сетевой адаптер (Type-C) – 1 шт Пассивные пробники – 2 шт Кабель заземления - 1 шт.

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	1.25
Питание	Type-C
Дополнительно (осциллогаф)	Анализатор протоколов, Частотомер
Конструкция (осциллографа)	Настольный
