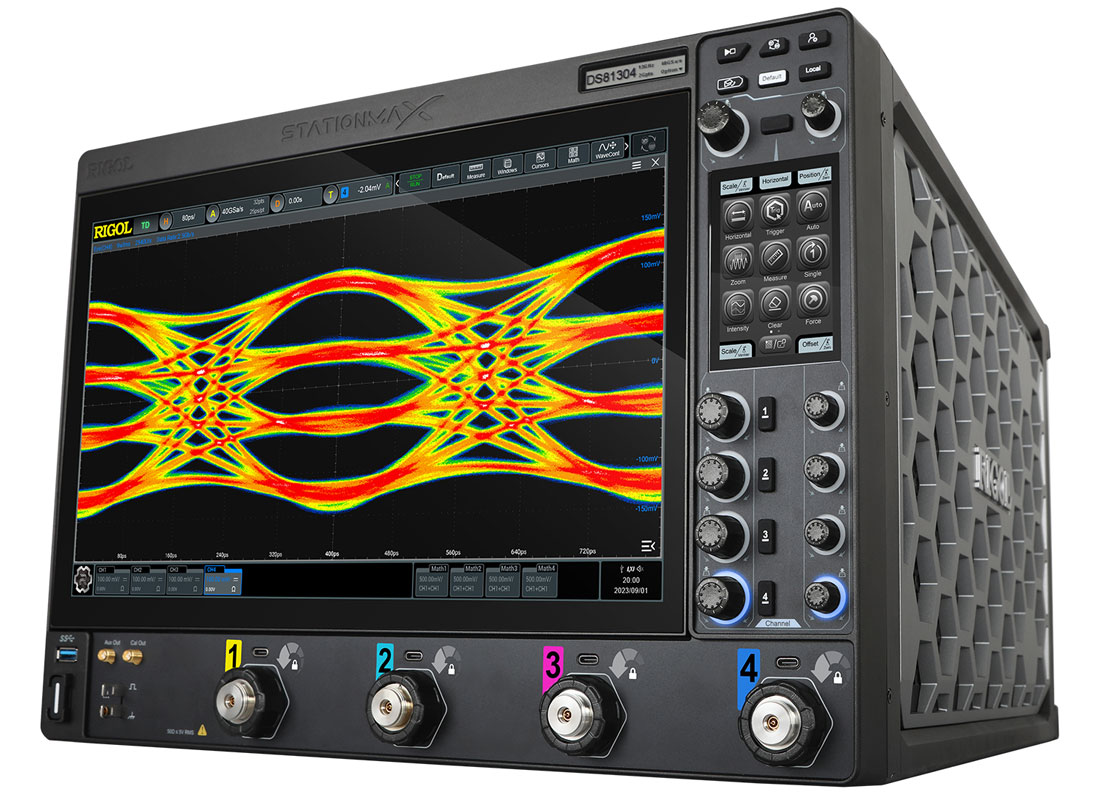

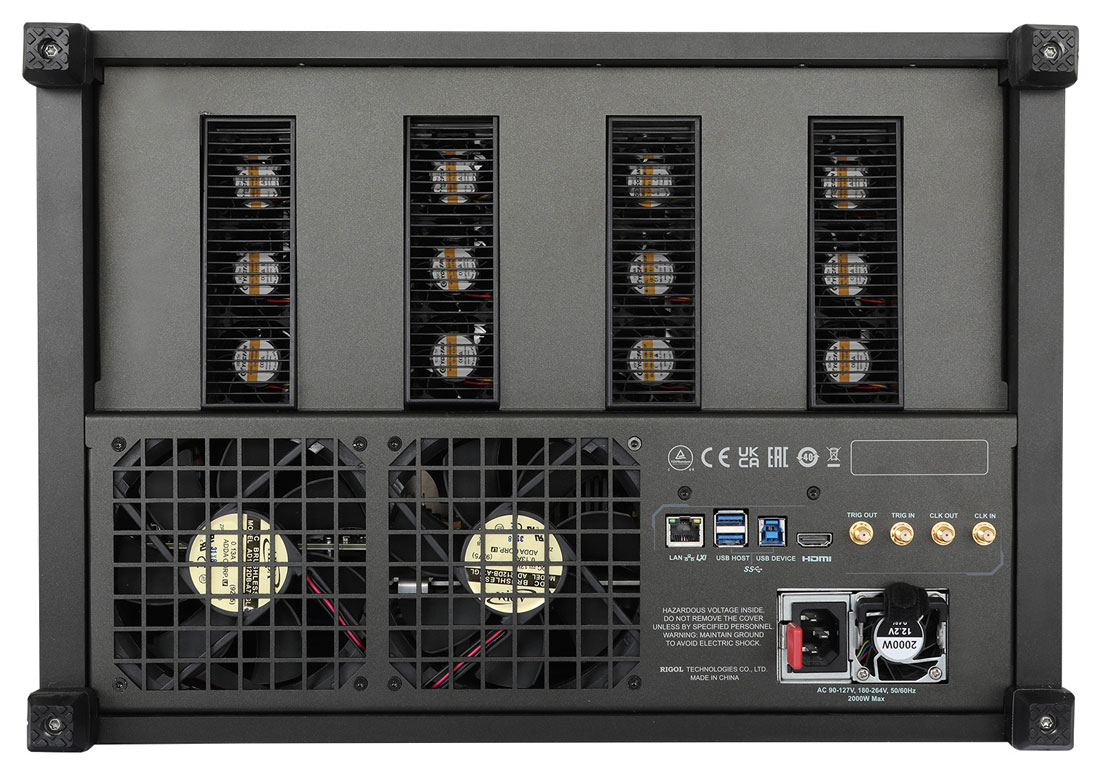

Осциллограф цифровой Rigol DS81304

Цифровой осциллограф RIGOL DS81304 – высокопроизводительный осциллограф High End класса с полосой пропускания до 13 ГГц, максимальной частотой дискретизации в реальном времени 40 Гвыб/с. Реализован на базе платформы нового поколения StationMAX II по архитектуре UltraVision III (3-го поколения).  Данные технологии обеспечивают передовые технические характеристики по сравнению с предыдущими моделями осциллографов Rigol: частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали. Реализованным новшеством является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.

DS81304 обеспечивает отличные характеристики по производительности работы прибора:

• Суммарная скорость дискретизации 160 Гвыб/с (по 40 Гвыб/с на канал);
• Полоса пропускания до 13 ГГц;
• Глубина памяти до 4Г/канал;
• Регулируемое вертикальное разрешение до 16 бит.

Осциллограф RIGOL DS81834 объединяет 4 независимых прибора в одном:

• цифровой осциллограф с режимом высокого разрешения (до 16 бит);
• анализатор протоколов (опционально);
• 3-х разрядный цифровой вольтметр;
• 8-разрядный высокоточный частотомер, 64-разрядный сумматор.

Особенности:

• Полоса пропускания аналоговых каналов – до 13 ГГц;
• Максимальная частота дискретизации в реальном времени на канал – 40 Гвыб/с;
• Максимальная глубина памяти – 4Г на канал (опция), 500М стандартно;
• Скорость захвата осциллограмм >500 000 осц/с;
• До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени;
• Разрешение по вертикали – от 8 до 16 бит;
• Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 Ω);
• Диапазон временной развёртки: 20 пс/дел ~ 1000 с/дел;
• Несколько независимых приборов в одном: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция);
• Расширенной анализ джиттера и глазковой диаграммы (опция);
• Опции проверки на соответствие требованиям протоколов передачи данных: DDR3/LPDDR3 (опция DS80000-DDR3C); USB2.0 (опция DS80000-USBC); Ethernet 100M/1000M (опция DS80000-ENETC);
• Опции декодирования последовательных протоколов передачи данных:  RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA); CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUTOA); I2S (опция DS80000-AUDIOA); MIL-STD-1553 (опция DS80000-AEROA); USB2.0 (опция DS80000-USBA);
• Автоматическое измерение до 41 параметра сигнала;
• Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
• Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов;

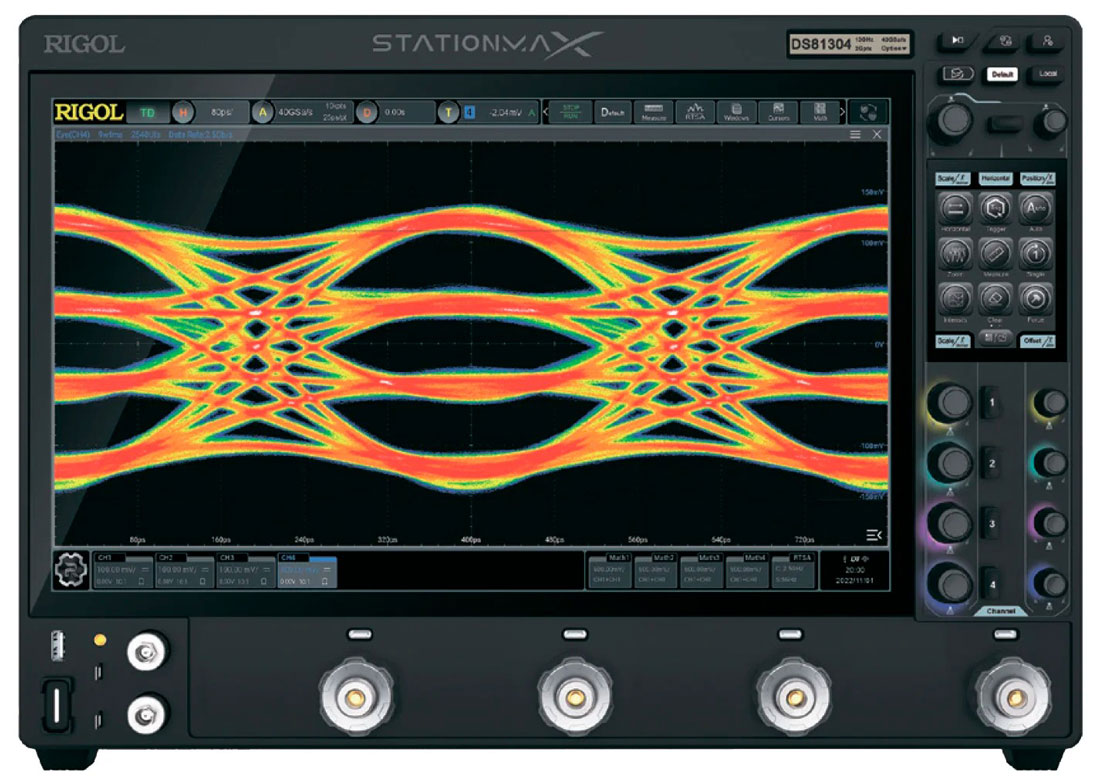

• Основной 15.6-дюймовый емкостный сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3.5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.

Применение:

Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий;
Функциональное тестирование;
Лабораторные исследования;
Исследования и обучение.

Более высокая пропускная способность и более высокая частота дискретизации.
Основанный на аппаратной технологической платформе поколения StationMAX II, прибор обеспечивает максимальную частоту дискретизации в реальном времени до 40 Гвыб/с и аналоговую полосу пропускания 13 ГГц, что позволяет более реалистично восстанавливать сигналы и охватывать большее количество приложений.

Высокая точность хранения данных.
Основанный на платформе UltraVision III нового поколения Rigol, обеспечивающей максимальную глубину хранения 4 млрд. точек, DS80000 обладает возможностями высокоточного захвата сигналов и может собирать долговременные сигналы с высокой частотой дискретизации.

Новый дизайн интерфейса.
Серия DS80000 использует интерфейс RIGOL SmartProbe 2.0, который поддерживает 3.5 мм разъем для прямого подключения сигнала. Благодаря адаптеру для датчиков собственной разработки RIGOL, он также может быть обратно совместим с предыдущим поколением оригинальных датчиков RIGOL, что обеспечивает удобство в использовании.

Больше сценариев применения для высокоскоростных приложений.
Благодаря самой высокой аналоговой полосе пропускания 13 ГГц и самой высокой частоте дискретизации в реальном времени 40 Гвыб/с, DS80000 может удовлетворить требованиям проверки производительности высокоскоростных устройств и систем, анализа соответствия высокоскоростной шины, отладки DDR и других сценариев применения, помогая инженерам решить больше задач тестирования.

Характеристики DS81304
