Осциллограф цифровой Rigol DS8204-R

• Полоса пропускания осциллографа: 2000 МГц
• Максимальная частота дискретизации в режиме реального времени 10 ГГц
• Количество каналов: 4
• Высокая скорость регистрации свыше 600000 осциллограмм в секунду
• Коэффициент вертикального отклонения: 1 мВ/дел ~ 10 В/дел
• Коэффициент развертки: 200 пс/дел ~ 1000 с/дел
• Глубина памяти: 500 M
• Декодирование протоколов:  I2C, SPI (опция), CAN, LIN (опция), FlexRay (опция), I2S (опция),  RS-232, UART (опция), MIL-STD-1553 (опция)

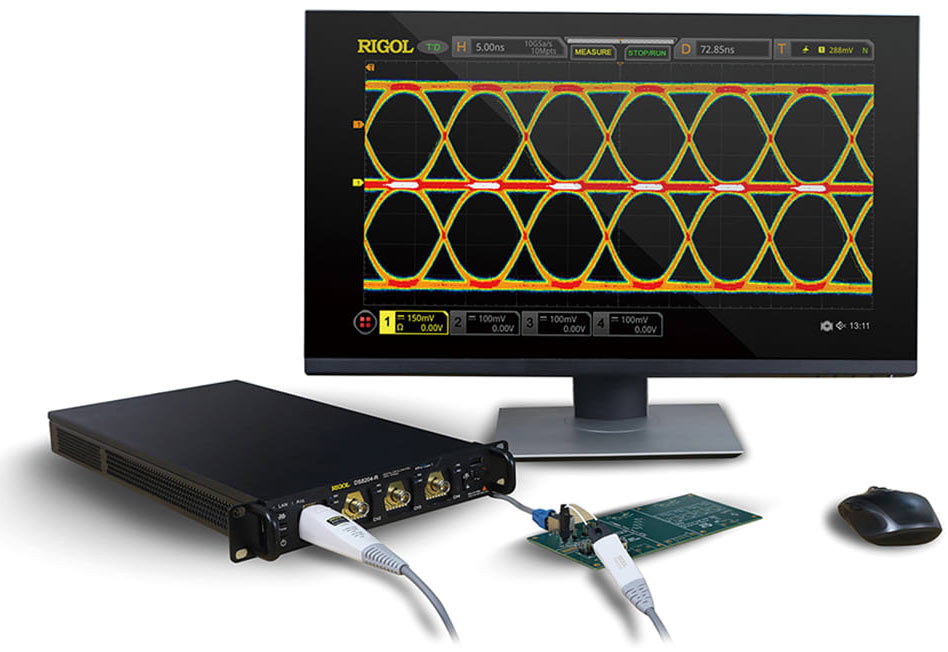

• Дисплей: приставка к ПК

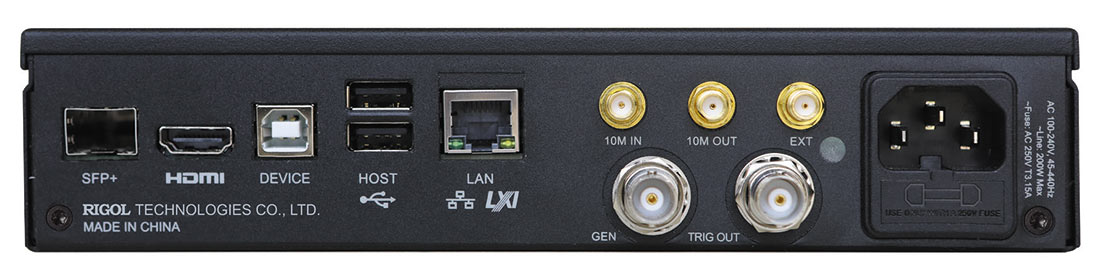

• Интерфейсы: USB device, USB host, LAN, HDMI
• Питание: 220 В, 50 Гц
• Габариты: 214 х 43 х 478 мм
• Вес: 3,6 кг

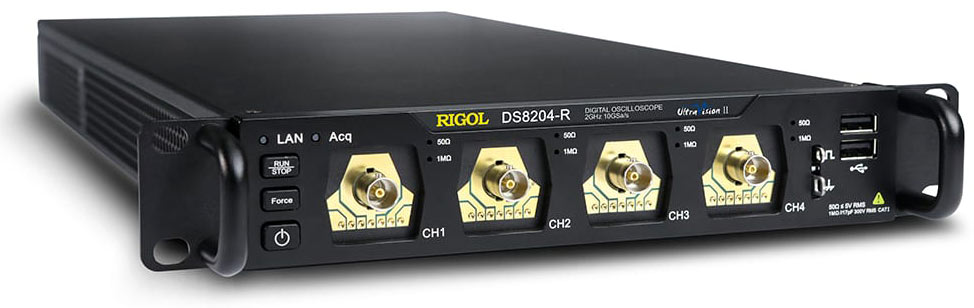

Осциллограф Rigol DS8204-R выполнен в компактном (габариты 214 мм x 43 мм x 478 мм, вес 3.6 кг) низкопрофильном корпусе, что позволяет устанавливать его в монтажные стойки. Благодаря встроенной системе синхронизации и тактирования, используя специальные устройства синхронизации, до 128 осциллографов Rigol DS8204-R могут быть объединены в единый измерительный комплекс, что позволяет обеспечить до 512 измерительных аналоговых каналов.

В цифровом осциллографе Rigol DS8204-R используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500М точек, скорость захвата осциллограмм до 600 000 осц./с., а максимальный размер кадров при анализе осциллограмм - до 450000. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Отличительной чертой цифровых осциллографов Rigol DS8204-R является возможность работы при низких температурах до -40°С.
