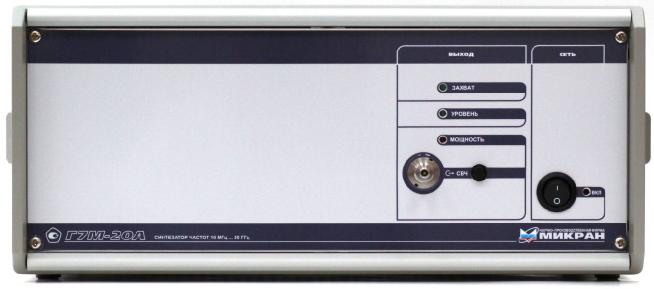

Синтезаторы частот Г7М

Широкий диапазон частот от 10 кГц (с опцией «НЧА», только для Г7М-04/20А) до 4/ 20/ 40 ГГц
Широкий диапазон регулировки мощности выходного сигнала от -130/ -90/ -20 дБм до +15 дБм (с опцией «АТА/70» и «АТА/110»)
Высокая стабильность частоты и мощности выходного сигнала
Низкий уровень фазовых шумов -125 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
Импульсная модуляция. Длительность фронта/среза импульса менее 10 нс, подавление в паузе >70 дБ

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Широкий диапазон частот от 10 кГц (с опцией «НЧА», только для Г7М-04/20А) до 4/ 20/ 40 ГГц
Широкий диапазон регулировки мощности выходного сигнала от -130/ -90/ -20 дБм до +15 дБм (с опцией «АТА/70» и «АТА/110»)
Высокая стабильность частоты и мощности выходного сигнала
Низкий уровень фазовых шумов -125 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
Импульсная модуляция. Длительность фронта/среза импульса менее 10 нс, подавление в паузе >70 дБ

Назначение прибора

Cинтезаторов частот серии Г7М предназначен для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией.

Область применения синтезаторов Г7М – исследование, настройка, испытания, контроль при производстве ВЧ и СВЧ устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

Принцип действия синтезаторов Г7М основан на комбинации прямого цифрового, косвенного с системой ФАПЧ и прямого аналогового методов синтеза частот.

Синтезаторы серии Г7М включают в себя три типа синтезаторов, различающихся по диапазону рабочих частот:

Г7М-04: от 10 МГц до 4 ГГц;
Г7М-20А: от 10 МГц до 20 ГГц;
Г7М-40: от 10 МГц до 40 ГГц.

Управление синтезатором Г7М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit Г7M». Информационный обмен между синтезатором Г7М и персональным компьютером осуществляется по интерфейсу Ethernet.

Программный интерфейс синтезаторов Г7М совместим со стандартом IVI-COM, что дает возможность управлять синтезатором Г7М с помощью стороннего программного обеспечения.

Синтезаторы Г7М поставляются в нескольких модификациях, каждая из которых характеризуется определенным набором опций.

Базовый комплект поставки
1. Генераторный блок
Комплектация генераторного блока
1. Синтезатор частот Г7М-04/20А/40 2. Кабель Ethernet 3. Кабель питания 4. Программный комплекс Г7М «Graphit Г7М» 5. Эксплуатационная документация 6. Транспортировочный кейс 7. Свидетельство о поверке
Модификации генераторно-измерительного блока
Г7М-04/1	Синтезатор частот, 0,01...4 ГГц с опцией «01Р»
Г7М-04/2	Синтезатор частот, 0,01...4 ГГц с опциями «01Р», «АТА/70»
Г7М-04/3	Синтезатор частот, 0,01...4 ГГц с опциями «01Р», «АТА/110»
Г7М-04/4	Синтезатор частот, 0,01...4 ГГц с опцией «11Р»
Г7М-04/5	Синтезатор частот, 0,01...4 ГГц с опциями «11Р», «АТА/70»
Г7М-04/6	Синтезатор частот, 0,01...4 ГГц с опциями «11Р», «АТА/110»
Г7М-04/7	Синтезатор частот, 0,01...4 ГГц с опциями «01Р», «ИМА»
Г7М-04/8	Синтезатор частот, 0,01...4 ГГц с опциями «11Р», «ИМА»
Г7М-04/9	Синтезатор частот, 0,01...4 ГГц с опциями «01Р», «АТА/70», «ИМА»
Г7М-04/10	Синтезатор частот, 0,01...4 ГГц с опциями «11Р», «АТА/70», «ИМА»
Г7М-04/11	Синтезатор частот, 0,01...4 ГГц с опциями «01Р», «АТА/110», «ИМА»
Г7М-04/12	Синтезатор частот, 0,01...4 ГГц с опциями «11Р», «АТА/110», «ИМА»
Г7М-20А/1	Синтезатор частот, 0,01…20 ГГц с опциями «03Р»
Г7М-20А/2	Синтезатор частот, 0,01…20 ГГц с опциями «03Р», «АТА/70»
Г7М-20А/3	Синтезатор частот, 0,01…20 ГГц с опциями «03Р», «АТА/110»
Г7М-20А/4	Синтезатор частот, 0,01…20 ГГц с опциями «13Р»
Г7М-20А/5	Синтезатор частот, 0,01…20 ГГц с опциями «13Р», «АТА/70»
Г7М-20А/6	Синтезатор частот, 0,01…20 ГГц с опциями «13Р», «АТА/110»
Г7М-40/1	Синтезатор частот, 0,01…40 ГГц с опцией «05Р»
Г7М-40/2	Синтезатор частот, 0,01…40 ГГц с опциями «05Р», «АТА/70»
Аппаратные опции
«НЧА»	Расширенный диапазон рабочих частот, 10 кГц … 4/20 ГГц
«ТГА»	Относительная погрешность установки частоты при работе от внутреннего опорного генератора в течение одного года, ±1х10^-7
Программные опции
«ГИП»	Встроенный генератор импульсов
Модуляторы импульсные¹
МИ1-18-01-01	Модулятор импульсный 0,01…18 ГГц, тип III (вилка) — тип III (вилка)
МИ1-18-01-01Р	Модулятор импульсный 0,01…18 ГГц, тип III (вилка) — тип III (розетка)
МИ1-18-01Р-01Р	Модулятор импульсный 0,01…18 ГГц, тип III (розетка) — тип III (розетка)
МИ1-18-11-11	Модулятор импульсный 0,01…18 ГГц, тип N (вилка) — тип N (вилка)
МИ1-18-11-11Р	Модулятор импульсный 0,01…18 ГГц, тип N (вилка) — тип N (розетка)
МИ1-18-11Р-11Р	Модулятор импульсный 0,01…18 ГГц, тип N (розетка) — тип N (розетка)
МИ1-20-03-03	Модулятор импульсный 0,01…20 ГГц, тип IX (вилка) — тип IX (вилка)
МИ1-20-03-03Р	Модулятор импульсный 0,01…20 ГГц, тип IX (вилка) — тип IX (розетка)
МИ1-20-03Р-03Р	Модулятор импульсный 0,01…20 ГГц, тип IX (розетка) — тип IX (розетка)
МИ1-20-13-13	Модулятор импульсный 0,01…20 ГГц, тип 3,5 мм (вилка) — тип 3,5 мм (вилка)
МИ1-20-13-13Р	Модулятор импульсный 0,01…20 ГГц, тип 3,5 мм (вилка) — тип 3,5 мм (розетка)
МИ1-20-13Р-13Р	Модулятор импульсный 0,01…20 ГГц, тип 3,5 мм (розетка) — тип 3,5 мм (розетка)
Дополнительные аксессуары
Наборы переходов	Кабельные сборки СВЧ²
Аттенюаторы	Устройство управления и отображения информации
Примечание: ¹ – Опция «ГИП» входит в комплектацию МИ1 ² – При составлении заказа возможно выбрать длину кабеля от 200 мм до 15 000 мм.

ПРИМЕР ЗАКАЗА

Синтезатор частот Г7М-04/3-НЧА-ТГА — 1 шт.
Модулятор импульсный, МИ1-18-01-01Р — 1 шт.
ПКУ-11, устройство управления и отображения информации — 1 шт.

Документы

Синтезатор частот Г7М Размер: 229,8 кб
