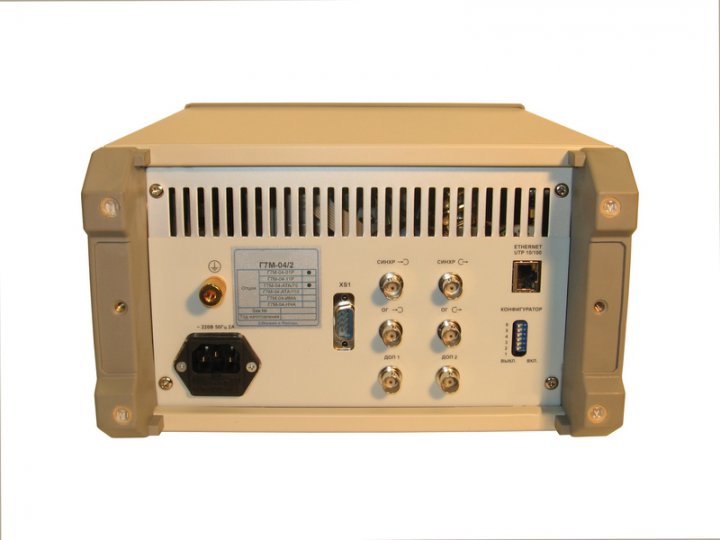

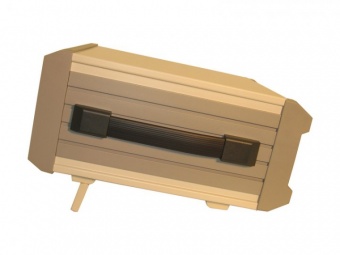

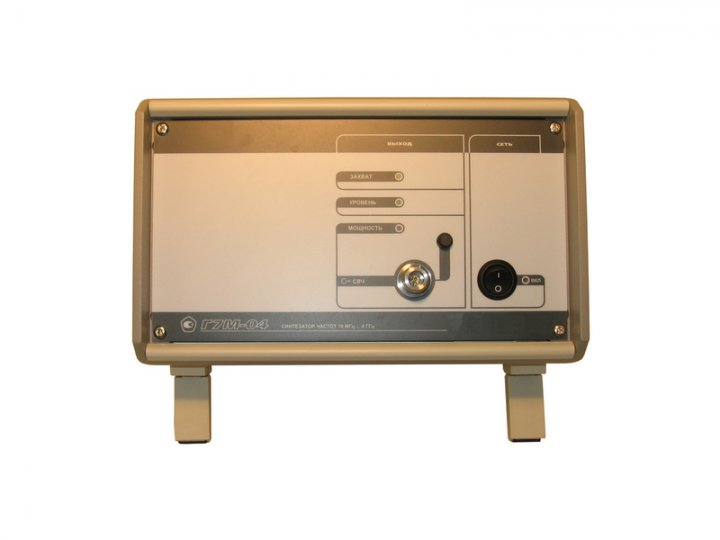

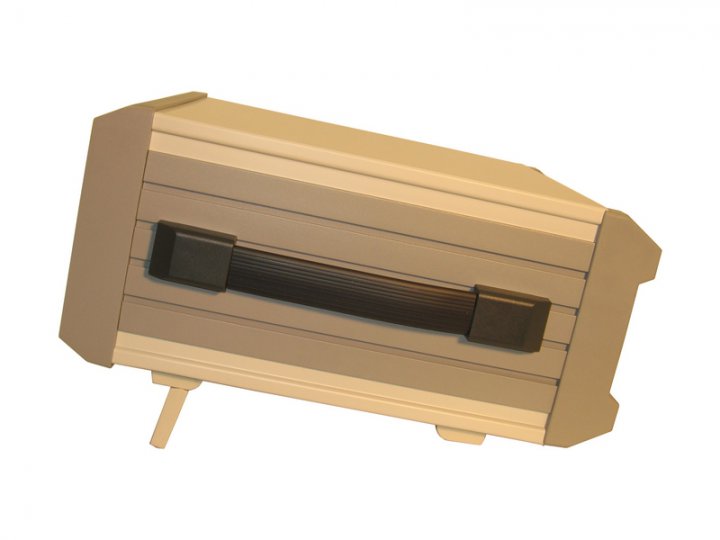

Синтезатор частот Г7М-04

Синтезаторы частот Г7М-04, Г7М-20, Г7М-40.
Синтезаторы частот серии Г7М являются источниками высококачественных гармонических и модулированных сигналов. Применяются при измерениях и контроле параметров радиотехнических систем и устройств.
Применение комбинированного метода синтеза частот, системы автоматической регулировки мощности, ряда схемотехнических решений и современной элементной базы позволяет получить качественные точностные, спектральные и динамические характеристики выходных сигналов синтезатора.
Генератор ВЧ. Синтезатор частот 0,01 ... 4 ГГц (базовая часть). 1. Блок генераторно-измерительный; 2. Программный комплекс Г7М на компакт-диске; 3. Эксплуатационная документация; 4. Комплект принадлежностей; 5. Транспортировочный кейс.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Аппаратные опции синтезаторов частот Г7М-04, Г7М-20, Г7М-40 (по дополнительному заказу):
АТА/70. Шаговый аттенюатор 0-70 дБ, шаг 10 дБ.
ATA/110. Шаговый аттенюатор 0-110 дБ, шаг 10 дБ.
ИМА. Импульсная модуляция.
НЧА. Минимальная частота выходного сигнала 100 кГц.

Особенности:

Многофункциональное программное обеспечение Graphit.

Уровень фазовых шумов при отстройке на 10 кГц от несущей 1 ГГц минус 125 дБн/Гц.

Время перестройки по
частоте 200 мкс.

Опциональные расширения:

Амплитудная, частотная, фазовая, импульсная модуляции.
Уровень выходной мощности от
–130 до +20 дБм.

Технические характеристики

Модификация	Тип соединителя	Диапазон рабочих частот
		Стандартная комплектация	Опция НЧА
Г7М-04	тип N, розетка, тип III, розетка	от 10 МГц до 4 ГГц	от 100 кГц до 4 ГГц
Г7М-20	тип N, розетка, тип III, розетка, тип IX, розетка, тип 3,5 мм, розетка	от 10 МГц до 20 ГГц	от 100 кГц до 20 ГГц
Г7М-40	тип 2,92 мм, розетка, тип I*, розетка	от 10 МГц до 40 ГГц	от 100 кГц до 40 ГГц
Минимальный шаг перестройки по частоте		1 Гц
Максимальное время перестройки по частоте		< 200 мкс

*) Не стандартизованный тип соединителя;
**) Зарубежный аналог - тип 2,4 мм.

Опорный генератор
Точность установки частоты внутреннего опорного генератора на момент калибровки	< ± 0,05·10^-6
Нестабильность частоты внутреннего опорного генератора	Стандартная комплектация	Опция ТГА
Долговременная	< ± 0,3·10^-6/год	< ± 0,05·10^-6/год
Температурная	< ± 1,5·10^-6	< ± 1·10^-8
Выходной сигнал внутреннего опорного генератора
Частота	10 МГц
Мощность на нагрузке 50 Ом	от -2 до +2 дБм
Внешний опорный генератор
Частота	1МГц, 5 МГц, 10 МГц, 100 МГц
Мощность на нагрузке 50 Ом	от -5 до 10 дБм

Максимальный уровень мощности выходного сигнала	Стандартная комплектация	Опция АТА	Опция ПМА	Опции ПМА и АТА
Г7М-04	>15 дБм	>14 дБм	>20 дБм	>19 дБм
Г7М-20	>13 дБм	>10 дБм	>20 дБм	>17 дБм
Г7М-40 от 10 МГц до 4 ГГц от 4 до 20 ГГц от 20 до 40 ГГц	>12 дБм >10 дБм >7 дБм	>11 дБм >7 дБм >2 дБм	>20 дБм >20 дБм >15 дБм	>19 дБм >17 дБм >11 дБм

Минимальный уровень мощности выходного сигнала в диапазоне	Стандартная комплектация	Опция АТА/70	Опция АТА/110	Опции ПМА	Опции АТА/70, ПМА	Опции АТА/110, ПМА
от 10 МГц до 4 ГГц	≤-25 дБм	≤-95 дБм	≤-135 дБм	≤-20 дБм	≤-90 дБм	≤-130 дБм
от 4 до 40 ГГц	≤-20 дБм	≤-90 дБм	≤-130 дБм	≤-10 дБм	≤-80 дБм	≤-120 дБм

Минимальный шаг изменения уровня мощности выходного сигнала	0,1 дБ
Максимальное время перестройки уровня мощности при фиксированном ослаблении шагового аттенюатора	≤ 500 мкс
Максимальное время перестройки уровня мощности при изменении ослабления шагового аттенюатора	≤ 23 мс
Погрешность установки уровня мощности в диапазоне температур от +20 до +30 °С	≤ ± 1 дБ
Дополнительная погрешность установки уровня мощности в диапазоне температур ниже +20 °С и выше +30 °С	≤ ± 0,04 дБ/ °С
КСВН выхода «СВЧ»	≤ 1,7

Режимы работы
Непрерывная генерация	Частота и уровень мощности выходного сигнала фиксированы
Шаговая перестройка	Частота, уровень мощности или одновременно частота и уровень мощности изменяются в диапазоне от одного заданного значения до другого с равномерным шагом. Количество шагов устанавливается в диапазоне от 2 до 100001.
Перестройка по списку	Частота, уровень мощности или одновременно частота и уровень мощности изменяются в соответствии с заданным списком. Количество точек в списке устанавливается от 2 до 5001.
Режимы запуска перестройки	Автоматический, ручной, внешний, периодический.

Заменяет

Ч0-3
Ч0-4
Ч0-5
Ч1-1Б
Ч1-5
Ч1-6
Ч1-9
Ч1-10
Ч1-11
РЧ6-01
РЧ6-04
РЧ6-05
Ч6-40
Ч6-49
Ч6-64
Ч6-66
Ч6-67
Ч6-71
Ч6-72
Ч6-73
Ч6-74
