Синтезатор частот Г7М-04/2

-широкий диапазон регулировки мощности;
-высокая стабильность частоты и мощности;
-низкий уровень фазовых шумов.

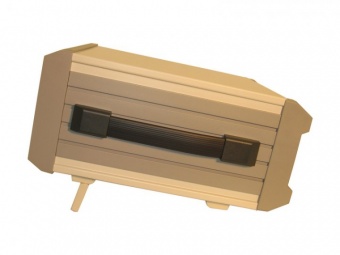

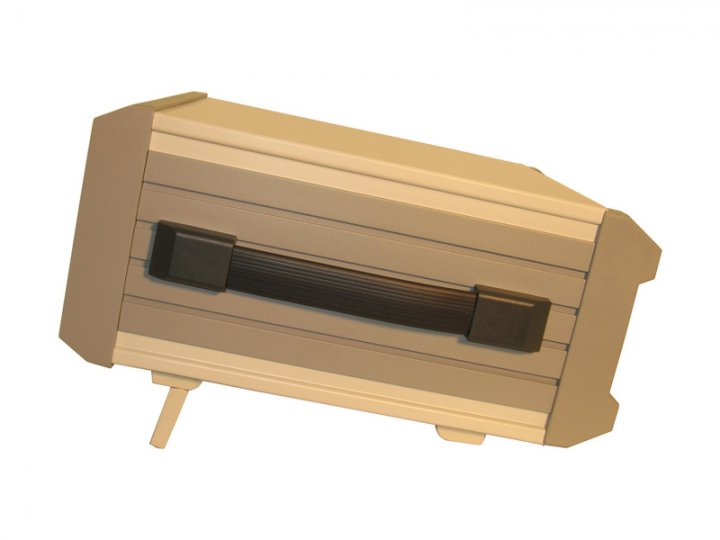

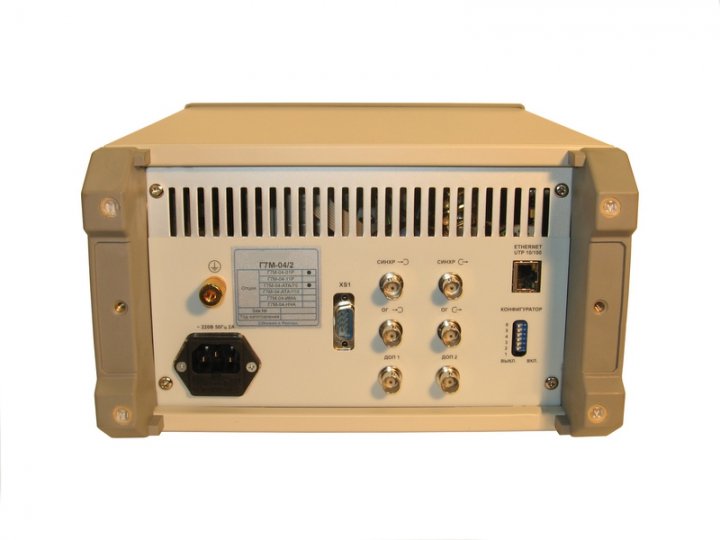

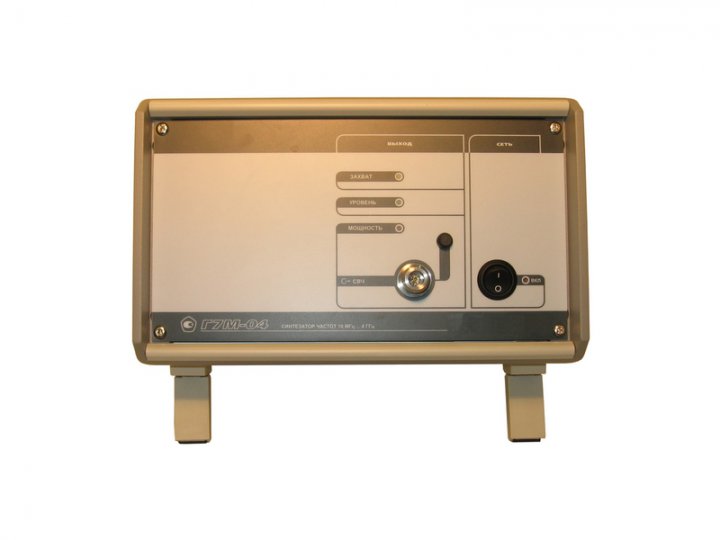

Фото синтезатора частот
Г7М-04

Синтезатор Г7М-04 способен работать в следующих основных режимах:

• фиксированная частота и мощность;
• сканирование по частоте с равномерным или логарифмическим шагом;
• сканирование по мощности с равномерным шагом;
• одновременное сканирование по частоте и мощности;
• сканирование по списку частот и мощностей.

Запуск сканирования по диапазону (списку) или перестройка на следующую точку диапазона (списка) может осуществляться непрерывно (автоматический режим), по внешнему синхросигналу (внешний режим) или команде пользователя (ручной режим).

Система синхронизации

Возможность стабилизации частоты выходного сигнала от внешнего опорного генератора частотой 1, 5, 10 и 100 МГц, возможность стабилизации частоты внешних устройств от сигнала 10 МГц внутреннего опорного генератора и гибкая система цифровой синхронизации синтезаторов Г7М-04 позволяют организовать взаимодействие синтезатора Г7М-04 с внешними устройствами. Это позволяет использовать синтезатор Г7М-04 в различных измерительных схемах без разработки дополнительного программного обеспечения, например:

• в качестве источника сигнала гетеродина при измерении параметров смесителей с помощью анализатора цепей векторного Р4М-18 или анализатора цепей скалярного серии Р2М;
• в качестве источника второго сигнала при измерении интермодуляционных искажений с помощью анализатора цепей векторного Р4М-18.

Описание опций

Импульсная модуляция

Сигнал с импульсной модуляцией может формироваться в синтезаторах Г7М-04 с помощью встроенного или внешнего импульсного модулятора.
Возможность использования встроенного импульсного модулятора, работающего от внутреннего или внешнего источника модулирующих сигналов, доступна только в синтезаторах Г7М-04 с опцией «ИМА».

Опция «НЧА»

Опция «НЧА» позволяет расширить диапазон рабочих частот за счет переноса нижней границы на уровень 10 кГц. Опцией «НЧА» могут оснащаться все модификации синтезаторов Г7М-04. Опция «НЧА» относится к дополнительным не сертифицированным опциям и метрологические характеристики синтезаторов, оснащенных данной опцией не нормируются в диапазоне частот ниже 10 МГц.

Опция «ТГА»

В синтезаторах Г7М-04 с опцией «ТГА» внутренний термокомпенсированный кварцевый опорный генератор заменен термостатированным кварцевым опорным генератором частотой 10 МГц с повышенной кратковременной и долговременной стабильностью частоты. Термостатированный кварцевый генератор позволяет обеспечить относительную погрешность установки частоты, учитывающую точность калибровки, температурную нестабильность и долговременную нестабильность за 1 год, в пределах ±1x10^-7. Опция «ТГА» не относится к сертифицированным опциям. При фактическом улучшении параметров стабильности частоты метрологические характеристики, касающиеся погрешности установки частоты синтезаторов Г7М-04 с опцией «ТГА», будут нормироваться аналогично синтезаторам Г7М-04 без опции «ТГА».
