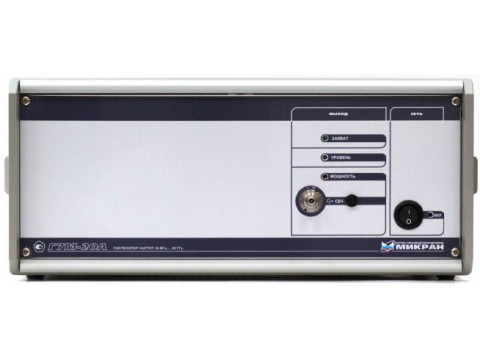

Синтезатор частот Г7М-40/1

Синтезатор Г7М-40 способен работать в следующих основных режимах:

• фиксированная частота и мощность;
• сканирование по частоте с равномерным или логарифмическим шагом;
• сканирование по мощности с равномерным шагом;
• одновременное сканирование по частоте и мощности;
• сканирование по списку частот и мощностей.

Запуск сканирования по диапазону (списку) или перестройка на следующую точку диапазона (списка) может осуществляться непрерывно (автоматический режим), по внешнему синхросигналу (внешний режим) или команде пользователя (ручной режим).

Импульсная модуляция

Сигнал с импульсной модуляцией может формироваться в синтезаторах Г7М-40 с помощью внешнего импульсного модулятора.
Внешний импульсный модулятор может использоваться для импульсной модуляции в синтезаторах Г7М-20А и Г7М-40. Управление внешним импульсным модулятором может осуществляться от внутреннего или внешнего источника модулирующих сигналов. В качестве внутреннего источника модулирующих сигналов может использоваться внутренний синхрогенератор, позволяющий формировать периодическую последовательность импульсов, или внутренний генератор импульсов (программная опция «ГИП»), позволяющий формировать периодическую последовательность импульсов и пачки от 2 до 255 импульсов. В качестве внешнего импульсного модулятора, работающего до 20 ГГц, рекомендуется использовать импульсные модуляторы серии МИ1.

Система синхронизации

Возможность стабилизации частоты выходного сигнала от внешнего опорного генератора частотой 1, 5, 10 и 100 МГц, возможность стабилизации частоты внешних устройств от сигнала 10 МГц внутреннего опорного генератора и гибкая система цифровой синхронизации синтезаторов Г7М-40 позволяют организовать взаимодействие синтезатора Г7М-40 с внешними устройствами. Это позволяет использовать синтезатор Г7М-40 в различных измерительных схемах без разработки дополнительного программного обеспечения, например:

• в качестве источника сигнала гетеродина при измерении параметров смесителей с помощью анализатора цепей векторного Р4М-18 или анализатора цепей скалярного серии Р2М;
• в качестве источника второго сигнала при измерении интермодуляционных искажений с помощью анализатора цепей векторного Р4М-18.

Описание опций

Опция «ТГА»

В синтезаторах Г7М-40 с опцией «ТГА» внутренний термокомпенсированный кварцевый опорный генератор заменен термостатированным кварцевым опорным генератором частотой 10 МГц с повышенной кратковременной и долговременной стабильностью частоты. Термостатированный кварцевый генератор позволяет обеспечить относительную погрешность установки частоты, учитывающую точность калибровки, температурную нестабильность и долговременную нестабильность за 1 год, в пределах ±1x10^-7. Опция «ТГА» не относится к сертифицированным опциям. При фактическом улучшении параметров стабильности частоты метрологические характеристики, касающиеся погрешности установки частоты синтезаторов Г7М-40 с опцией «ТГА», будут нормироваться аналогично синтезаторам Г7М-40 без опции «ТГА».
