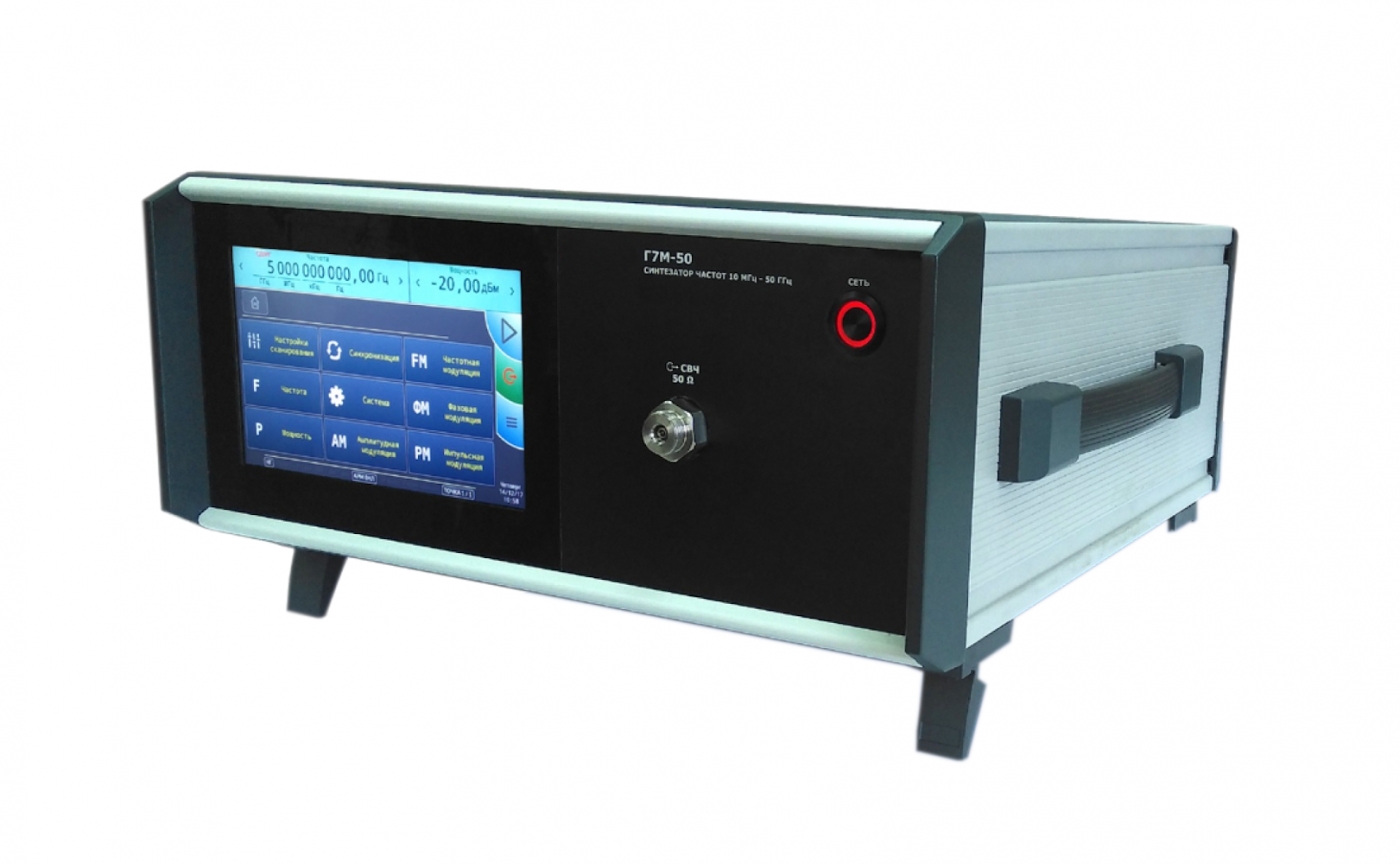

Синтезатор частот Г7М-50

Синтезатор частот Г7М-50 предназначен для формирования непрерывных гармонических сигналов и сигналов с аналоговыми видами модуляции (АМ, ЧМ, ФМ, ИМ) в диапазоне от 10 МГц до 50 ГГц. Область применения синтезатора – исследование, настройка, испытания и контроль при производстве устройств ВЧ и СВЧ , используемых в радиоэлектронике, связи, радиолокации и измерительной технике. Синтезатор Г7М-50 управляется через сенсорный экран с помощью встроенного программного обеспечения или через интерфейс Ethernet с помощью системы SCPI команд.

Непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью; Шаговое и линейное сканирование по частоте, мощности; Шаговое одновременное сканирование по частоте и мощности; Сканирование по списку частот и мощностей. Технические характеристики Наименование Значение Диапазон частот 10 МГц …50 ГГц Дискретность установки частоты 0,01 Гц Относительная погрешность установки частоты при работе от внутреннего опорного генератора Точность установки на момент калибровки Температурная нестабильность Долговременная нестабильность ±1×10-7  ±0,5×10-7  ±0,5×10-6/год Диапазон регулировки уровня мощности: без опции «АТА/70» с опцией «АТА/70» −20…10 дБм −90…7 дБм Дискретность установки мощности 0,1 дБ Погрешность установки уровня мощности ±1 дБ КСВН выхода СВЧ <2,0 Уровень гармонических составляющих при уровне выходной мощности: 10 дБм 5 дБм <−30 дБн <−40 дБн Уровень субгармонических и комбинационных составляющих <−50 дБн Уровень негармонических составляющих в диапазоне частот: 10…62,5 МГц <−70 дБн 62,5 МГц…4 ГГц <−80 дБн 4…9 ГГц <−70 дБн 9…18 ГГц <−64 дБн 18…36 ГГц <−58 дБн 36…50 ГГц <−52 дБн Уровень фазовых шумов на частоте 10 ГГц при отстройке: 100 Гц <−90 дБн/Гц 1 кГц <−105 дБн/Гц 10 кГц <−115 дБн/Гц 100 кГц <−120 дБн/Гц 1 МГц <−130 дБн/Гц Амплитудная модуляция Полоса модуляции от 0 до 100 кГц Максимальная глубина модуляции: при линейной АМ >90% при экспоненциальной АМ в режиме АРМ включен в режиме АРМ выключен >20 дБ >30 дБ Внутренний генератор модулирующих сигналов АМ Форма сигнала Частота Дискретность установки частоты «Синус» от 0 до 100 кГц 0,5 Гц Частотная модуляция Полоса модуляции от 0 до 1 МГц Максимальная девиация частоты в диапазоне частот: 10…62,5 МГц 2 МГц 62,5…125 МГц 0,25 МГц 125…250 МГц 0,5 МГц 250…500 МГц 1 МГц 0,5…1 ГГц 2 МГц 1…2 ГГц 4 МГц 2…4 ГГц 8 МГц 4…9 ГГц 16 МГц 9…18 ГГц 32 МГц 18…36 ГГц 64 МГц 36…50 ГГц 128 МГц Фазовая модуляция Полоса модуляции 0...1 МГц Максимальная девиация фазы в диапазоне частот: 10…62,5 МГц 16 рад 62,5…125 МГц 2 рад 125…250 МГц 4 рад 250…500 МГц 8 рад 0,5… 1 ГГц 16 рад 1…2 ГГц 32 рад 2…4 ГГц 64 рад 4…9 ГГц 128 рад 9…18 ГГц 256 рад 18…36 ГГц 512 рад 36…50 ГГц 1024 рад Внутренний генератор модулирующих сигналов ЧМ и ФМ Форма сигнала «Синус», «Пила», «Обратная пила», «Треугольник», «Меандр», «Шум» Частота сигнала от 0 до 100 кГц (1 МГц для сигнала «Синус») Дискретность установки частоты 0,5 Гц Импульсная модуляция Длительность фронта/среза в диапазоне частот: 10…62,5 МГц <100 нс 62,5…125 МГц <50 нс 125…250 МГц <40 нс 250…500 МГц <20 нс 0,5…18 ГГц <10 нс 18…27 ГГц <15 нс 27…36 ГГц <10 нс 36…50 ГГц <15 нс Минимальная длительность импульса АРМ включен 40 мкс АРМ выключен: 10…62,5 МГц 200 нс 62,5…125 МГц 100 нс 125…250 МГц 80 нс 250…500 МГц 40 нс 0,5… 18 ГГц 20 нс 18…27 ГГц 30 нс 27…36 ГГц 20 нс 36…50 ГГц 30 нс Подавление мощности в паузе >60 дБ Внутренний генератор импульсов Длительность 10 нс…4 с Период 20 нс …4 с Дискретность установки длительности и периода 10 нс Количество импульсов в пачке до 255
