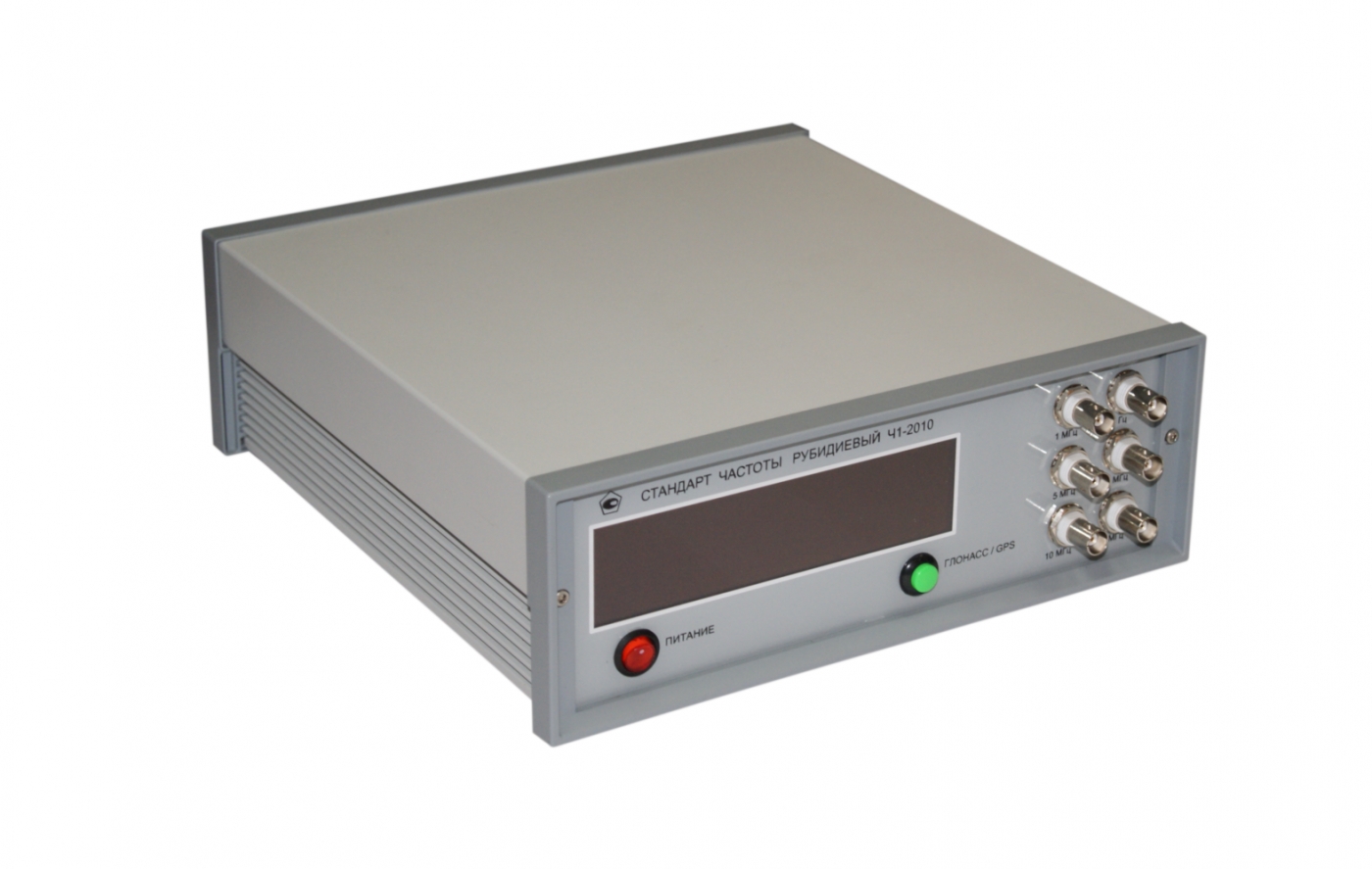

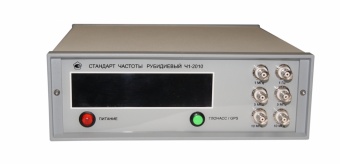

Стандарт частоты рубидиевый Ч1-2010

Стандарт частоты рубидиевый Ч1-2010 может быть применён в аппаратуре измерения частоты и времени. Предназначен для использования в качестве источника опорного сигнала высокой стабильности.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Частота выходного сигнала 10 МГц;
Подстройка по сигналу GPS
Высокие метрологические характеристики в рабочих условиях эксплуатации;

Синхронизация со спутником GPS

Можно компенсировать уход частоты рубидиевого опорного генератора, синхронизировав с источником, имеющим более хорошую долговременную стабильность, например с сигналом 1 pps приемника GPS. Как видно из графика (Allan variance) на рисунке ниже, кратковременная стабильность GPS достаточно низкая (примерно 5,000 x 10^-12) и сравнима со стабильностью рубидиевого опорного генератора (примерно 5,000 x 10^-12). Однако, на интервале в несколько часов, GPS более стабилен, и в этом случае уход частоты рубидиевого опорного генератора можно компенсировать, засинхронизовав его с GPS.

Количество выходов зависит от комплектации

Может меняться для 10 МГц и 5 МГц от 0 до 8 шт, для 1 МГц и 1 Гц от 0 до 1 шт.

Особенности:

Низкая потребляемая мощность: 24 Вт в установившемся режиме
Малое время выхода в режим:
1 ч до стабильности 1 X 10^-10
24 ч до стабильности 5 X 10^-12
Широкий температурный диапазон: от —5°С до +40°С

Габариты: 260 X 260 X 90 мм
Масса: 6 кг с аккумулятором
Универсальное питание:
— от сети переменного тока
220 В, 50 Гц;
— от сети постоянного тока 12В;
— от встроенного аккумулятора.

Метрологические характеристики Ч1-2010:

Параметры	Типичные значения + Доверительный интервал	Нормированные значения
Относительная погрешность по частоте при выпуске из поверки с синхронизацией по СНС	-3,8 X 10^-12 ± 1,2 X 10^-12	5,0 X 10^-12
Нестабильность частоты за 1 с	1,8 X 10^-11 ± 6,0 X 10^-12	2,0 X 10^-11
Нестабильность частоты за 10 с	4,0 X 10^-12 ± 1,4 X 10^-12	1,0 X 10^-11
Нестабильность частоты за 100 с	6,0 X 10^-13 ± 4,0 X 10^-13	2,0 X 10^-12
Нестабильность частоты за 1 ч	2,8 X 10^-13 ± 3,4 X 10^-14	2,0 X 10^-12
Нестабильность частоты за сутки	4,2 X 10^-12 ± 1,2 X 10^-12	5,0 X 10^-12
Среднее относительное изменение частоты за сутки	-2,2 X 10^-13 ± 8,4 X 10^-12	±1,7 X 10^-12
Средняя квадратическая относительная погрешность воспроизведения частоты от включения к включению	3,8 X 10^-13 ± 1,2 X 10^-12
Относительная погрешность по частоте при работе в режиме синхронизации по сигналам СНС: через 1 час после включения: через 24 часа:	-8,0 X 10^-11 ± 2,0 X 10^-12 -3,2 X 10 ^-12 ± 6,2 X 10^-13	1,0 X 10^-10 5 X 10^-12
Относительная погрешность по частоте за 1 месяц при отсутствии синхронизации по сигналам СНС после синхронизации по СНС в течении не менеее 24 ч: при нормальной температуре с допускаемой погрешностью за месяц без синхронизации по СНС при температуре от —5 °С до +40 °С	1,2 X 10^-11 ± 1,3 X 10^-11 ±4,6 X 10 ^-11 -2,0 X 10^-11±2,0 X 10^-12

Комплект поставки Ч1-2010:

1. кабель питания, встроенный;
2. аккумулятор;
3. GPS антенна с кабелем 5 м;
4. инструкция по эксплуатации;
5. свидетельство о поверке;
6. жесткий кейс для транспортировки (по дополнительному заказу).
