Компаратор частотный Ч7-1014

Предназначен для прецизионных измерений нестабильности частоты высокостабильных кварцевых и рубидиевых генераторов и стандартов частоты. Прибор является дальнейшим развитием компаратора частотного ЧК7-1012.

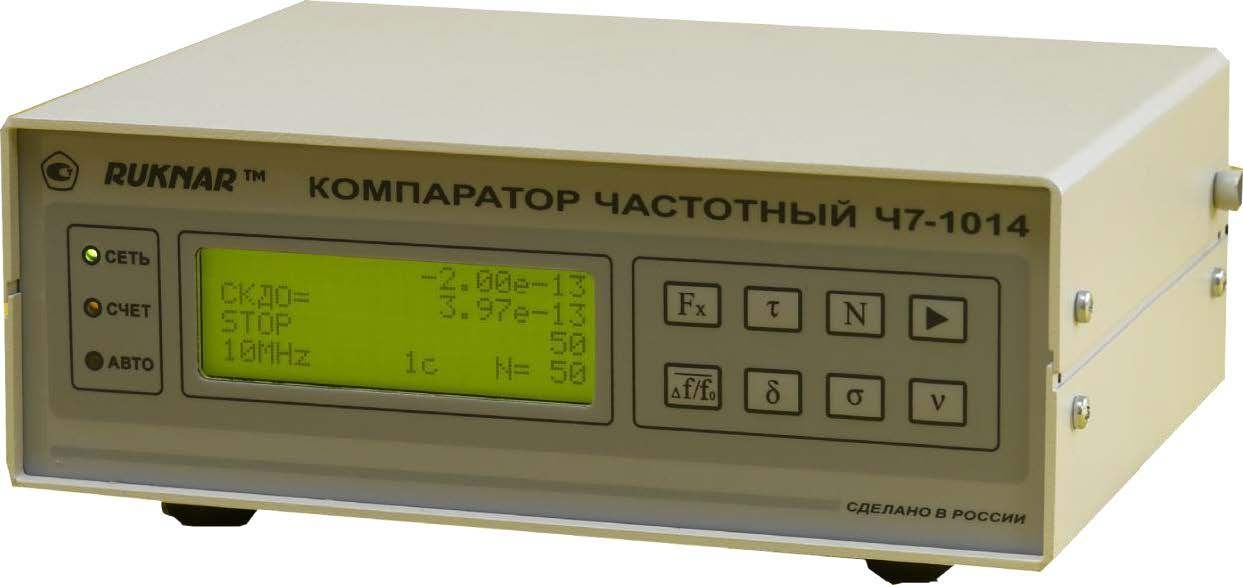

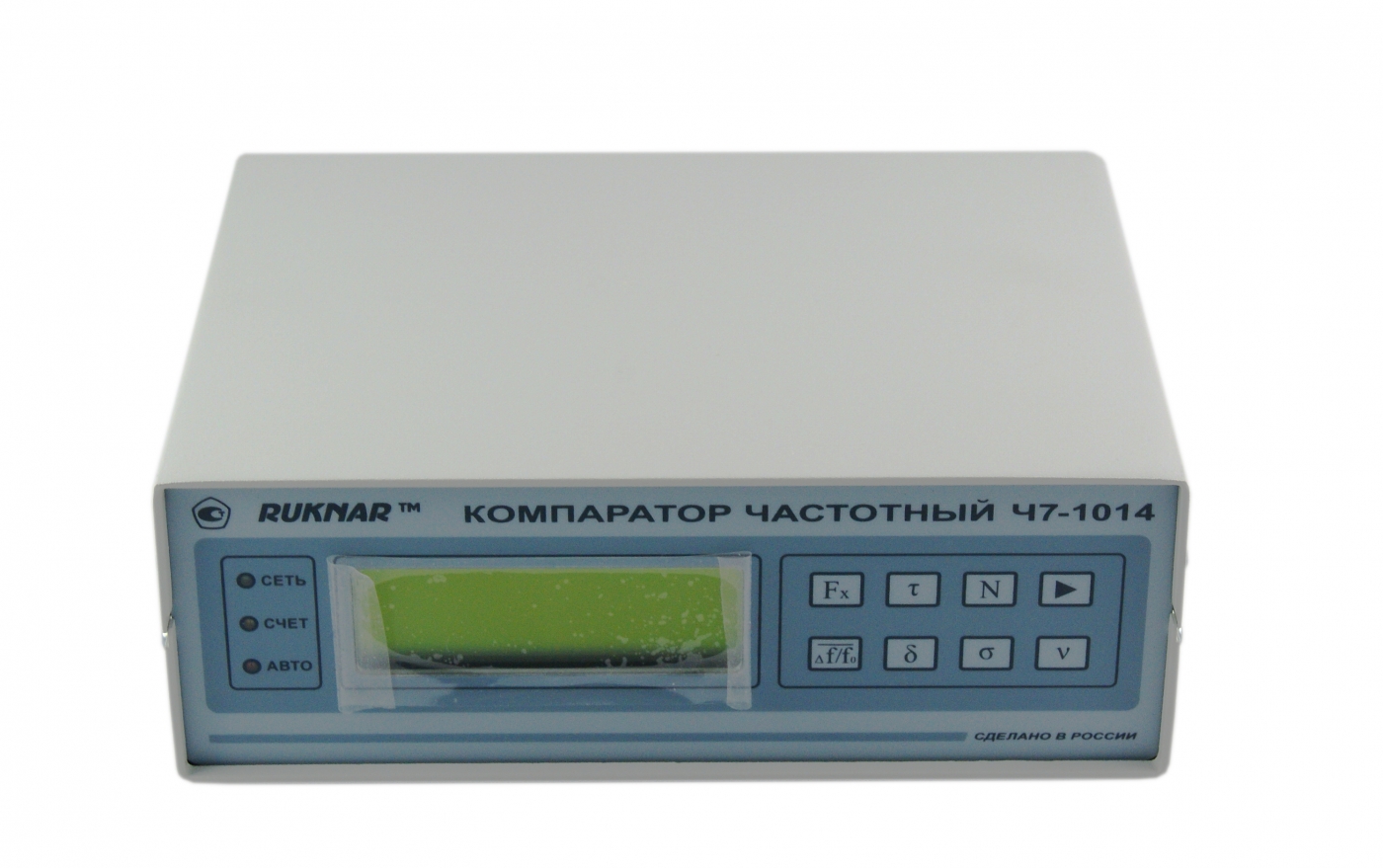

В компараторе Ч7-1014 сохранены все функциональные возможности ЧК7–1012, режим работы с внешним ПК по интерфейсу USB-2.0 и дополнительно введены устройство индикации результатов измерений и устройство управления компаратором, расположенные на передней панели прибора.
Это позволяет использовать частотный компаратор Ч7-1014 в автономном режиме без подключения к внешнему ПК.



Масса 1.2 кг
Габариты: 200х80х150 мм

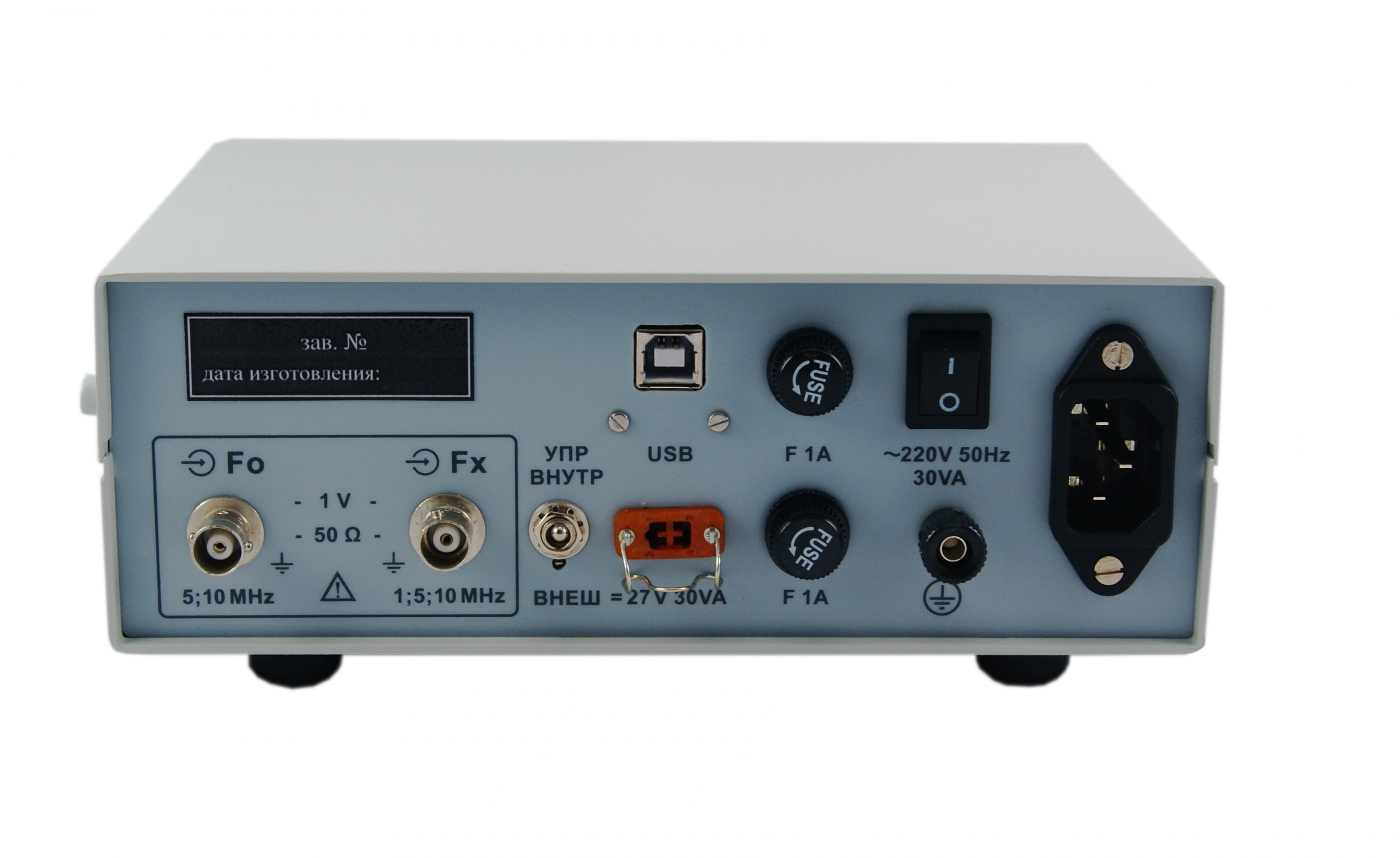

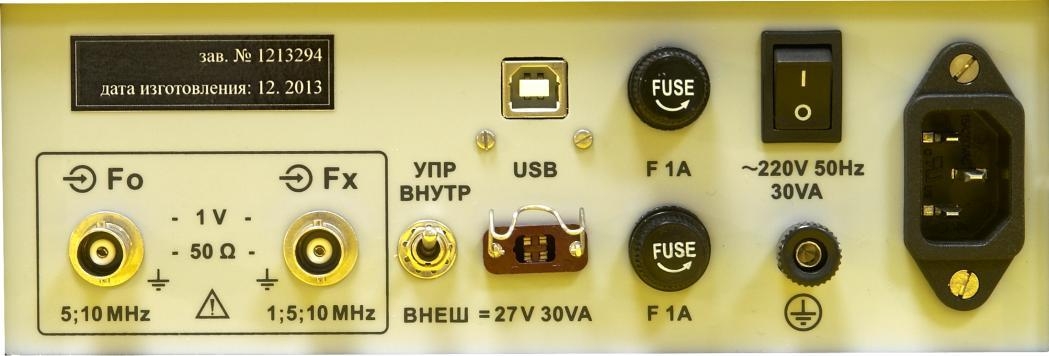

Прибор имеет небольшие размеры, прочный металлический корпус, весит 1,2 кг, может работать как от промышленной сети переменного тока, так и от источника постоянного напряжения 27±3 В, что делает его удобным для использования в составе подвижных радиоизмерительных комплексов в полевых условиях эксплуатации.

Компаратор обеспечивает измерение относительного отклонения частоты исследуемого опорного генератора (рубидиевого или кварцевого) от частоты образцовой меры с вычислением статистических характеристик (СКО, СКДО, дрейф) и отображением процесса измерения на встроенном четырёхстрочечном ЖК-индикаторе и(или) на экране монитора персонального компьютера.

Поставляется с комплектом программного обеспечения для проведения измерений.

Прибор имеет "режим накопления", позволяющий проводить долговременные измерения нестабильности частоты автономно, без необходимости работы компьютера в течение всего времени измерений. Результаты измерений накапливаясь, сохраняются в памяти прибора и передаются в компьютер по запросу оператора. Прибор имеет возможность автоматического распознавания частоты опорного сигнала.

Технические характеристики:

1. Частота опорного сигнала	5, 10 МГц
2. Частота измеряемого сигнала (номинальное значение)	1, 5, 10 МГц
3. Допустимое отклонение частоты измеряемого сигнала от номинального значения	не более 1 Гц
4. Среднеквадратическая погрешность измерения относительного отклонения частоты при времени измерения : 1сек. 10 сек. 100 сек	не более 1.10-12 не более 5 .10-13 не более 5.10-14
5. Эффективное напряжение входных сигналов на нагрузке 50 Ом	0.4 – 1.2 В
6. Рабочие условия эксплуатации: температура окружающей среды	от 5 до 40 0С
7. Потребляемая мощность	10 ВА
8. Интерфейс связи с PC	USB 2.0
9. Габариты, мм	200х80х150
10. Питание, В	+22 ... 30В / ~ 220В; 50Гц

Системные требования: IBM PC с процессором Pentium 3 600 MHz, RAM 128 Mb, CD - ROM, свободный последовательный порт или порт USB, свободное пространство на жестком диске не менее 5 Mb. Поддерживаются операционные системы Microsoft Windows 2000/ XP.
