Тестер батарей АКИП-6307

Диапазон сопротивления:0,1 мкОм - 3 кОм
Погрешность измерений R:±0,3% (базов.)
Макс. разрешение R:0,1 мкОм
Пределы вх. напряжения Uист:±6 В, ±60 В
Виды дополн. измерений:Постоянное напряжение
Вид питания:Сетевое питание

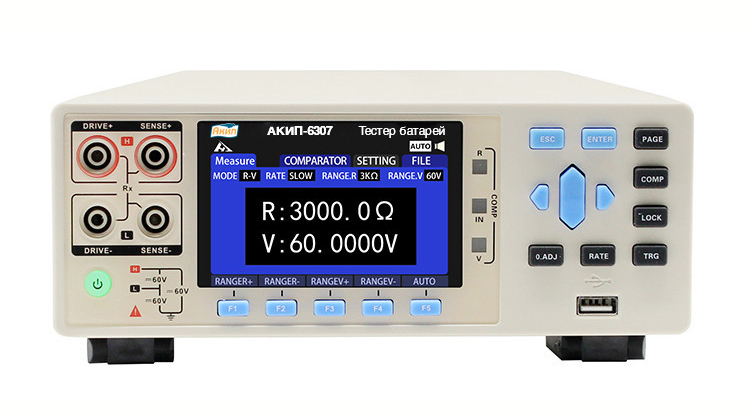

Тестер батарей АКИП-6307

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Диапазон сопротивления:0,1 мкОм - 3 кОм
Погрешность измерений R:±0,3% (базов.)
Макс. разрешение R:0,1 мкОм
Пределы вх. напряжения Uист:±6 В, ±60 В
Виды дополн. измерений:Постоянное напряжение
Вид питания:Сетевое питание

Технические характеристики АКИП-6307 тестер батарей

Диапазон сопротивления	0,1 мкОм - 3 кОм
Погрешность измерений R	±0,3% (базов.)
Макс. разрешение R	0,1 мкОм
Пределы вх. напряжения Uист	±6 В, ±60 В
Виды дополн. измерений	Постоянное напряжение
Вид питания	Сетевое питание
Особенности	Тестер батарей 1 канал. Тестовый сигнал 1 кГц. Схема измерения 4-х проводная. Ручной и автоматический выбор предела, функция установки «0»-показаний (Cal Zero). Режим компаратора (допусковый контроль). Выход сортировщика компонентов HANDLER. Граф. ЖКИ (диаг. 8,89 см, 6 разрядов). Питание ~230 В, 50 Гц
Интерфейс	RS-232, RS-485, USB, LAN

АКИП-6307 модельный ряд многоканальных тестеров внутреннего сопротивления и выходного напряжения источников питания (ИППТ) и аккумуляторных батарей постоянного тока, с максимальным значением выходного напряжения до 800 В.

В общем составе данного модельного ряда приборов представлены 9 аппаратных модификаций этих тестеров батарей, сведенных в 3 подсерии по три модификации приборов в каждой подсерии:

1-ая подсерия АКИП-6307 ( АКИП-6307, АКИП-6307-12, АКИП-6307-24);
2-ая подсерия АКИП-6307/1 (АКИП-6307/1,АКИП-6307/1-12, АКИП-6307/1-24);
3-я подсерия АКИП-6307/2 (АКИП-6307/2, АКИП-6307/2-12, АКИП-6307/2-24).

Внутри подсерий аппаратные модификации тестеров сопротивления и входного напряжения в линейке АКИП-6307 отличаются числом измерительных каналов: 1, 12 или 24. Количество каналов определяется значением второго цифрового индекса в модели прибора.

Различия между приборами с одинаковым числом каналов, но отнесенных к разным подсериям 1, 2 или 3, (например: АКИП-6307-12, АКИП-6307/1-12 и АКИП-6307/2-12 ), определяются по значениям входных параметров источников питания (Uвх, пределы измерений и дискретность измерений), для тестирования которых предназначены приборы, составляющие модельный ряд в каждой подсерии.

По своим техническим характеристикам и основным функциональным параметрам - номиналам Uвх, диапазонам и разрешению базовые 1-но канальные приборы АКИП-6307, АКИП-6307/1 близки к настольным тестерам источников питания и батарей производства GW Instek (Тайвань), в модификациях GW GBM-73080 (±8 В, ±80 В ) и GW GBM-73300 (±8 В, ±80 В, ±300 В).

Если в тестовом приложении не требуется обеспечить автономность применения, то тестеры серии АКИП-6307 моно рассматривать в качестве вариантов замены портативного прибора для проверки батарей FLUKE BT521.

Функциональные особенности тестеров батарей и ИППТ серии АКИП-6307:

функциональность «2 прибора в в 1-ом корпусе»: измерение внутреннего сопротивления (Rвн) и входного постоянного напряжения источников питания (Uпост.)
Поддержка всех типов химических источников тока: батарей и элементов питания, аккумуляторных батарей, систем резервного питания постоянного напряжения с целью анализа их состояния, оценки уровня заряженности и остаточного ресурса
Диапазон измерений Rвн: 0,1 мкОм …. 3000 Ом (7 пределов)
Измерение Uпост: модели 1-ой подсерии АКИП-6307 в диапазоне 10 мкВ… 60 В (2 предела: 6/ 60 В); модели 2-ой подсерии АКИП-6307/1 в диапазоне 10 мкВ … 300 В (6/ 60/ 300 В); модели 3-ей подсерии АКИП-6307/2 в диапазоне 10 мкВ … 800 В (8/ 80/ 800 В).
Высокое разрешение (от 0,1 мкОм), базовая погрешность ± 0,3%
Варианты моделей в многоканальном исполнении: исполнение на 12 каналов (АКИП-6307-12, АКИП-6307/1-12, АКИП-6307/2-12); исполнение на 24 канала (АКИП-6307-24, АКИП-6307/1-24, АКИП-6307/2-24)
Тестовый ток: 10/ 100 мкА, 1/ 10/ 100 мА (в зависимости от предела)
Скорость измерения: макс. 100 изм/с, всего 4 скорости
4-х проводная схема измерений, одновременное отображение 2-х параметров (внутреннего сопротивления и постоянное напряжения/ R + V)
Допусковый контроль при измерении Rвн и Uпост. с заданием пределов компарирования (лимиты в абсолютном/ % значении) с визуальной и звуковой индикацией итога теста
Развернутое меню схемы запуска измерений
Автоматический и ручной выбор предела измерения, установка «0»-показаний
USB на передней панели (запись/ вызов данных, профилей настроек)
Цветной ЖК-экран (диагональ 9 см)

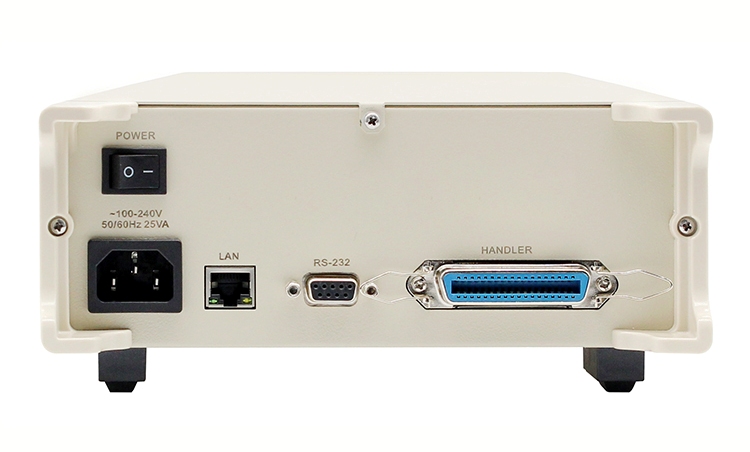

Тестеры сопротивления и выходного напряжения ИППТ и аккумуляторных батарей серии АКИП-6307 имеют полный набор интерфейсов ДУ (RS-232, RS-485, USB, LAN) и прикладные ресурсы программирования для интеграции прибора в автоматизированные испытательные комплексы и стенды. На задней панели предусмотрен выход сортировщика компонентов (HANDLER), что обеспечивает возможность использования прибора в качестве автоматической сортировочной машины по Rвн батареи + автоматический тест напряжения.

Серия приборов АКИП-6307 - оптимальный выбор тизмерительного устройства для задач измерения сопротивления контактов, переходных сопротивлений, металлосвязи и эквивалентного последовательного сопротивления (ESR), для тестов высоковольтных аккумуляторов питания электромобилей, бытовых литиевых аккумуляторов. Тестеры также могут быть использованы в целях диагностики источников бесперебойного питания (UPS) или как средство конвейерной сортировки готовой продукции на производстве.
