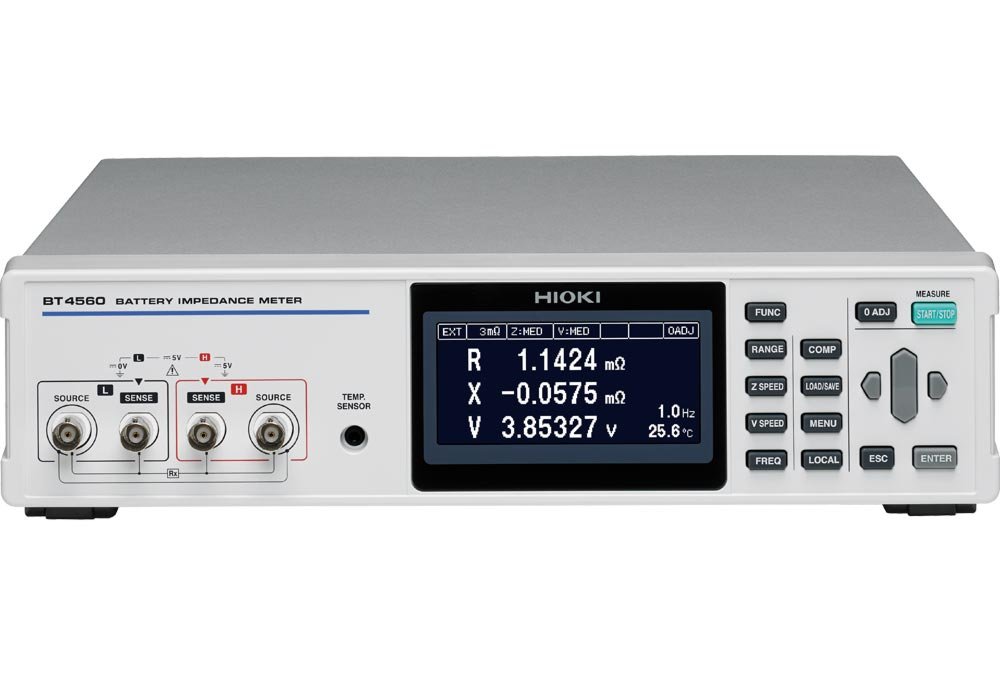

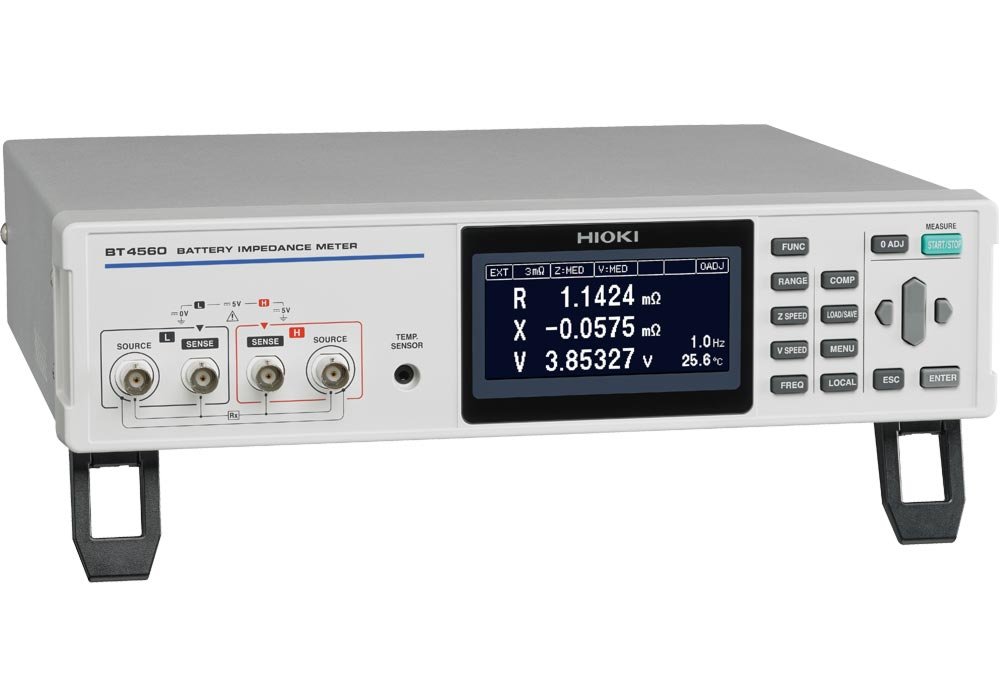

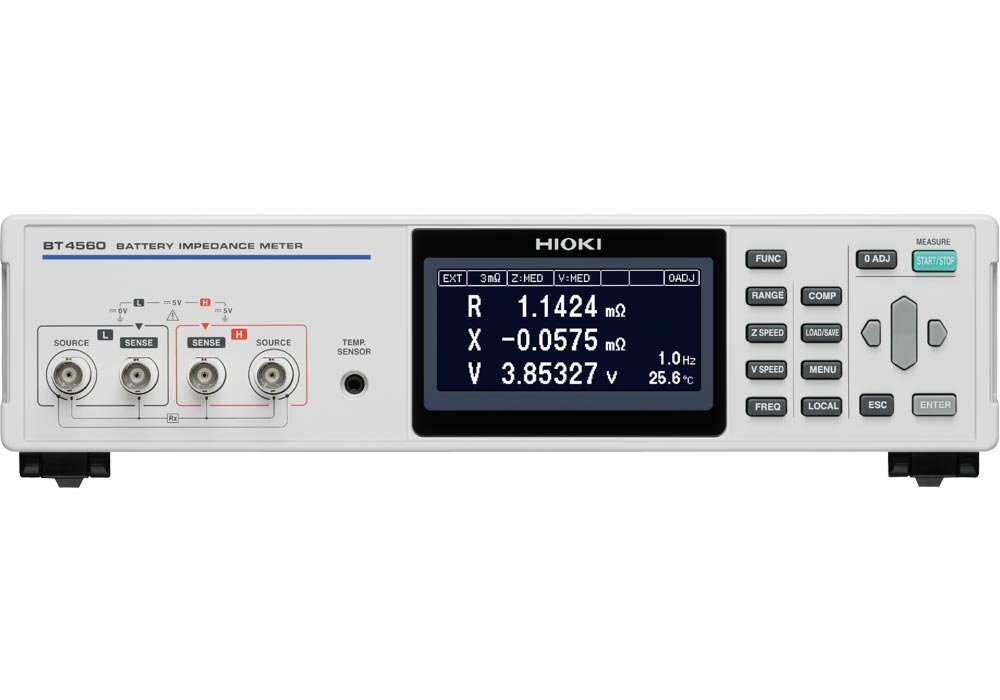

Измеритель импеданса батареи HIOKI BT4560

Измеритель импеданса батареи HIOKI BT4560 является идеальным решением, например, для измерения литий-ионных батарей большой емкости для электромобилей. Устройство охватывает диапазон частот от 0,01 Гц до 1050 Гц. Низкие частоты могут использоваться для измерения сопротивления электродной реакции, тогда как высокие частоты полезны для измерения сопротивления электролита и сопротивления сварки.

• Измеритель сопротивления батареи.

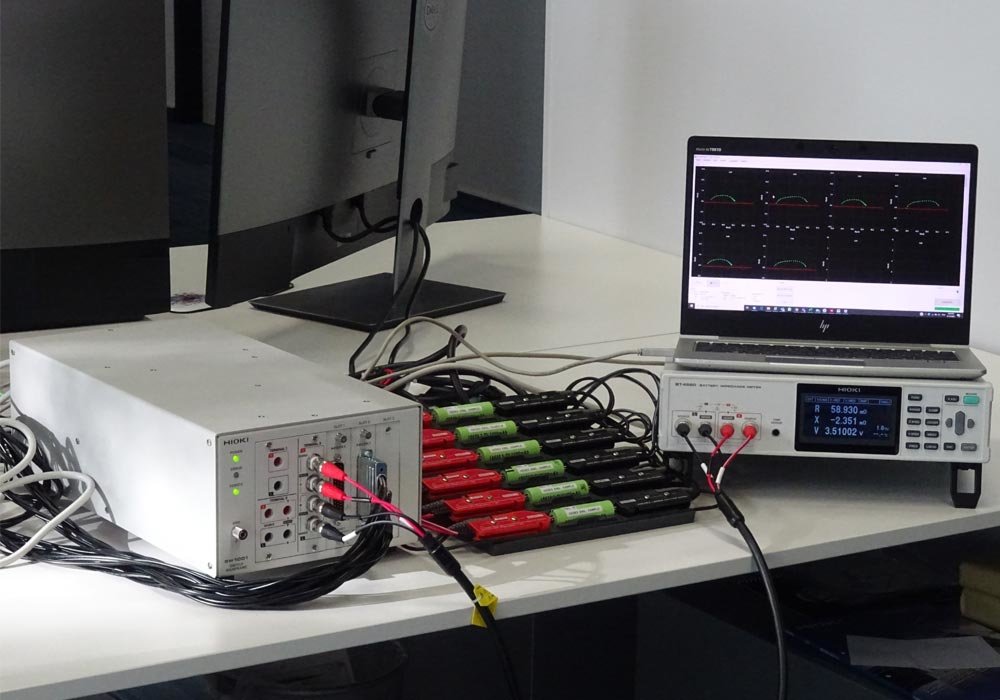

• Проведите электрохимическую импедансную спектроскопию (ЭИС) с помощью бесплатного программного обеспечения для ПК, чтобы получить подробную информацию о характеристиках аккумулятора, необходимую для его разработки.
• Частота измерения от 0,01 Гц до 1050 Гц.
  Используйте низкие частоты для измерения сопротивления электродной реакции.
  Используйте высокие частоты для измерения сопротивления электролита и сопротивления сварки.
• Чрезвычайно надежные измерения для аккумуляторов с низким импедансом: BT4560 использует испытательный ток 1,5 А в диапазоне 3 мОм, что улучшает соотношение сигнал/шум.
• Конфигурация схемы отличается высокой устойчивостью к сопротивлению контактов и проводов, что обеспечивает стабильные измерения.
• Функция измерения напряжения эквивалентна 6-разрядному цифровому мультиметру (±0,0035% показаний)
• Создание графиков Коула-Коула (с помощью прилагаемой прикладной программы).
• Используйте аналитическое программное обеспечение эквивалентных схем для анализа внутренних дефектов батареи.
• Интерфейсы связи LAN/Ethernet, USB и RS232C.

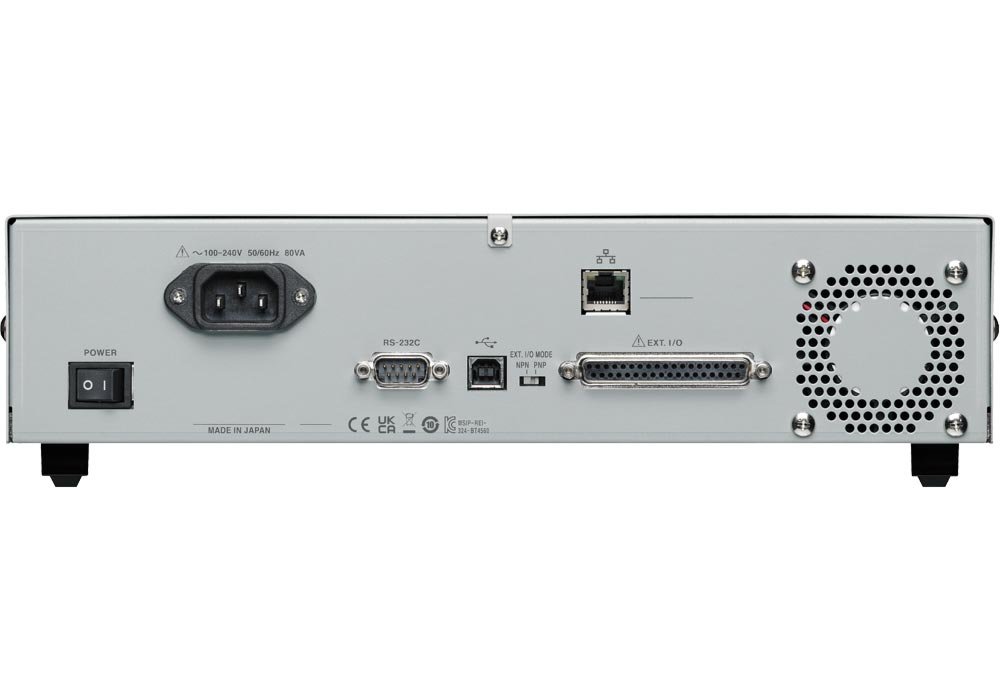

• Индикация MAC-адреса на задней панели.

Обзор модели

Модель	BT4560 (версия -50 1) )
Измеренные сигналы	Сопротивление, напряжение, температура
Измерение импеданса	Параметры измерения R (сопротивление), X (реактивное сопротивление), Z (импеданс), θ (фазовый угол); частота измерения 0,01...1050 Гц; разрешение установки частоты 0,01...0,99 Гц с шагом 0,01 Гц, 1,0...9,9 Гц с шагом 0,1 Гц, 10 Гц...99 Гц с шагом 1 Гц, 100...1050 Гц с шагом 10 Гц; диапазоны измерения 3,0000 мОм, 10,0000 мОм, 100,000 мОм испытательный ток диапазон 3 мОм 1,5 А RMS , диапазон 10 мОм 500 мА RMS , диапазон 100 мОм 50 мА RMS
Измерение напряжения	Диапазон измерения 5,00000 В (один диапазон); разрешение 10 мкВ; время измерения FAST 0,1 с, MED 0,4 с, SLOW 1,0 с
Измерение температуры	Диапазон отображения -10,0...+60,0°C; разрешение 0,1°C; время измерения 2,3 с
Базовая точность	Z: ±0,4% от показания; &theta,: ±0,1°, В: ±0,0035% от показания. ±5 град., Температура: ±0,5°С (при 10,0...40,0°С)
Функции	Компаратор, самокалибровка, задержка образца, среднее значение, проверка контакта, погрешность измерения тока и др.
Интерфейсы	LAN/Ethernet, USB, RS232C/USB (виртуальный COM-порт) — нельзя использовать одновременно; скорость передачи данных до 38 400 бит/с; EXT I/O (TRIG, LOAD, Hi, IN, Lo и другие; можно переключать NPN/PNP); индикация MAC-адреса на задней панели
Размеры (мм)	330 x 80 x 293; 3,8 кг

В комплекте: BT 4560, шнур питания, руководство по эксплуатации, плата регулировки нуля, USB-кабель (тип AB), CD-R (руководство по эксплуатации связи, прикладное программное обеспечение для ПК, драйвер USB).

1) В июле 2024 года HIOKI выпустила улучшенную версию BT4560. Новая версия совместима и предлагает быстрые и простые измерения EIS для исследований и разработок, а также производства. Новый стандартный интерфейс LAN упрощает интеграцию тестовых систем. Официальное обозначение по-прежнему B4560, но для внутреннего использования используется BT4560-50, чтобы отличить его от предыдущей версии. При заказе вы, конечно, всегда получите последнюю, новую версию.
