Тестеры аккумуляторных батарей серии HIOKI BT356x

Тестеры аккумуляторов серии HIOKI BT356x используются для проверки качества готовых ячеек, модулей и пакетов на производственных линиях. Тестеры могут измерять внутреннее сопротивление (AC-IR) и напряжение холостого хода (OCV) для проверки качества аккумулятора.

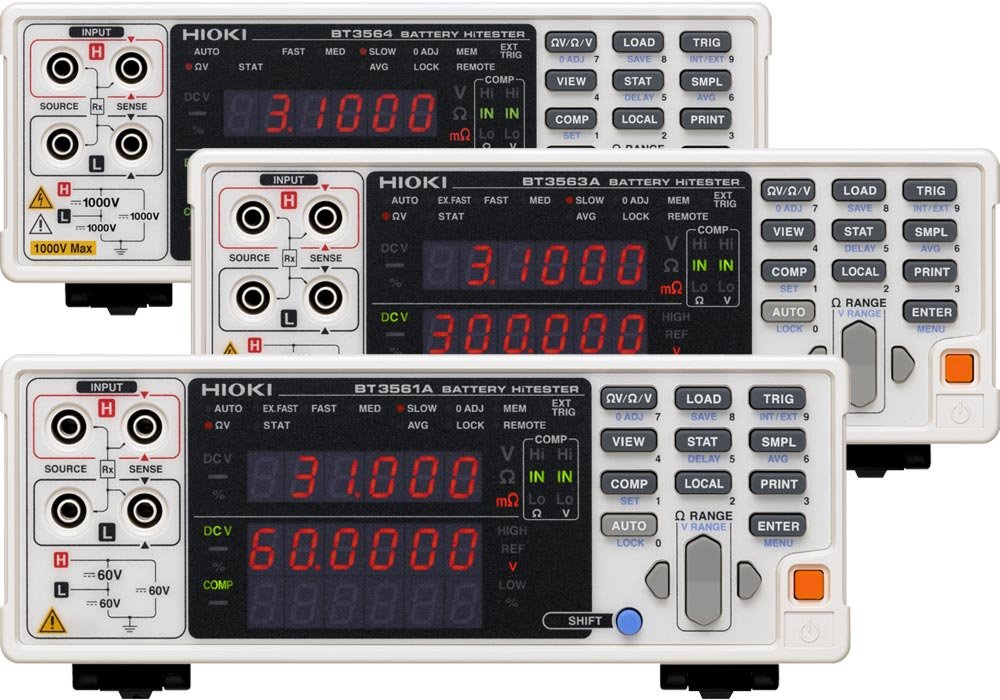

• Серия BT356xA: BT3561A, BT3562A, BT3563A
  • Одновременное измерение внутреннего сопротивления и напряжения холостого хода.
  • Полностью автоматизированная производственная линия для тестирования малых и больших ячеек и пакетов напряжением до 60, 100 или 300 В, двигателей, электромобилей.
  • Диапазоны измерения сопротивления в зависимости от модели: 3 мОм/30 мОм/300 мОм/3 Ом/30 Ом/300 Ом/3 кОм.
  • Диапазоны измерения напряжения в зависимости от модели: 6 В/60 В/100 В или 300 В.
  • Оборудован локальной сетью.
• Серия BT356x: BT3562-01, BT3563-01, BT3564
  • Измерьте напряжение аккумуляторных батарей в зависимости от модели до 60 В, 300 В или 1000 В.
  • Испытания на производственной линии высоковольтных аккумуляторных батарей и аккумуляторных модулей, BT3564 для электромобилей, гибридных электромобилей.
  • BT3462-1, BT356-1: Тестирование больших (низкоомных) ячеек.
  • BT3564: диапазон внутреннего сопротивления от 0,1 мкОм до 3000 Ом (общее сопротивление пакета, сопротивление шины). Функция снижения искрового разряда. Дополнительный измерительный зонд доступен для 1000 В и высоковольтных аккумуляторных батарей.
• Приложения

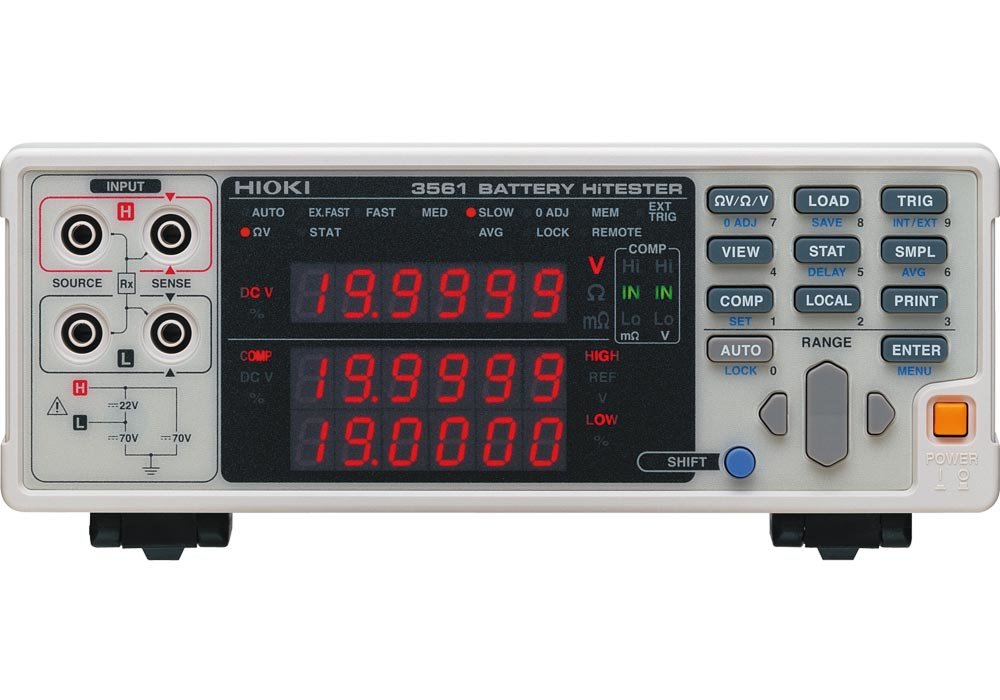

  • 3561: Измерение аккумуляторных батарей напряжением до 22 В.

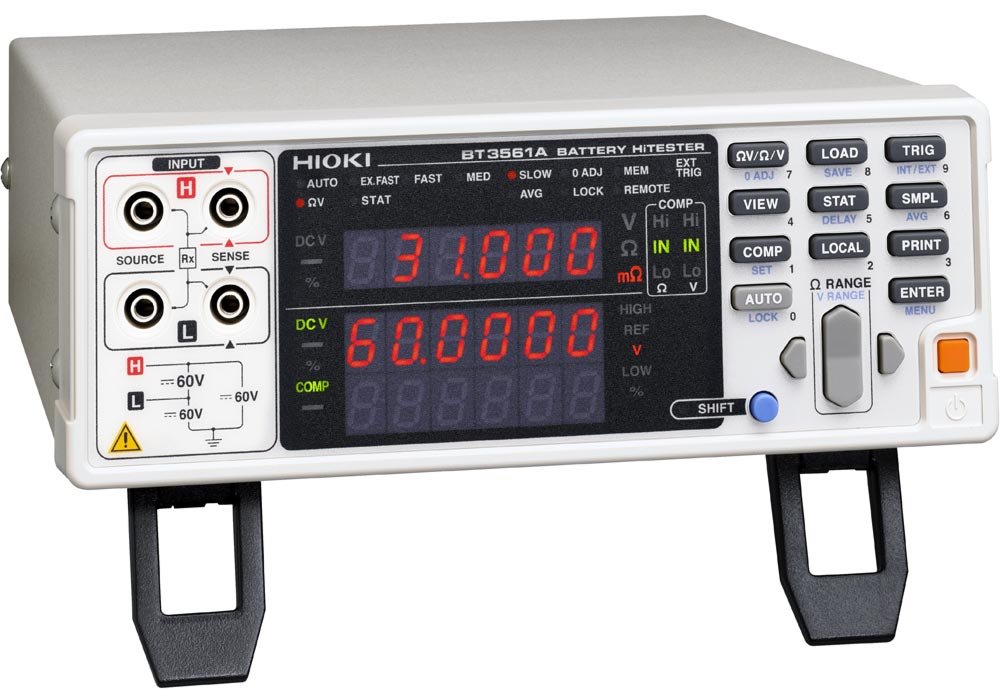

  • BT3561A: Малые элементы для силовых двигателей. Малые пакеты до 60 В.

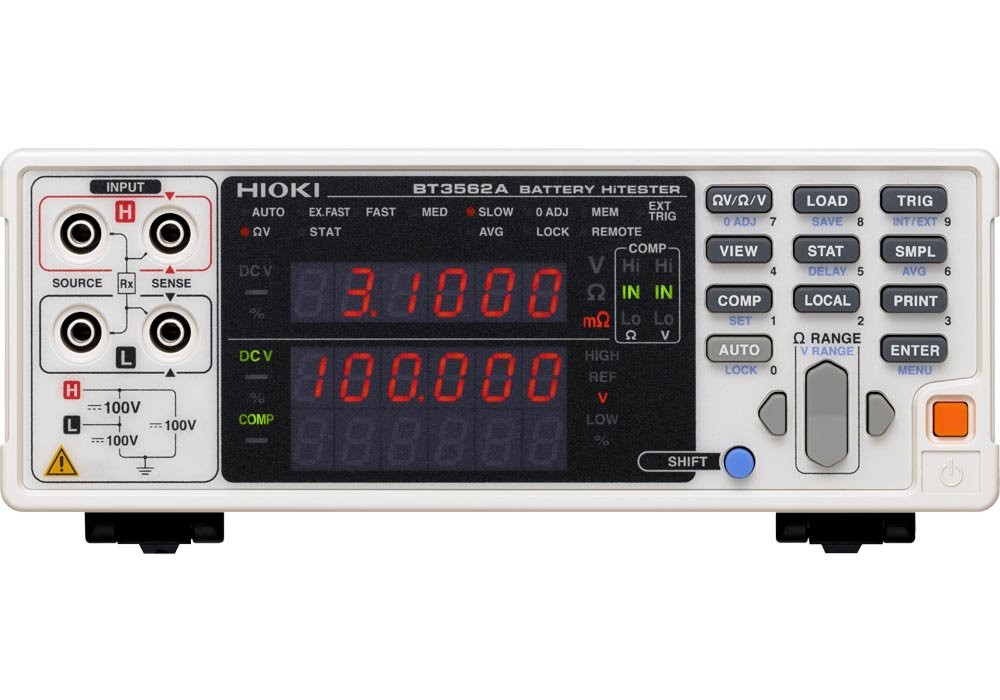

  • BT3562A: Большие ячейки для xEV. Средние пакеты до 100 В.
  • BT3563A: Большие батареи для xEV. Большие батареи до 300 В.

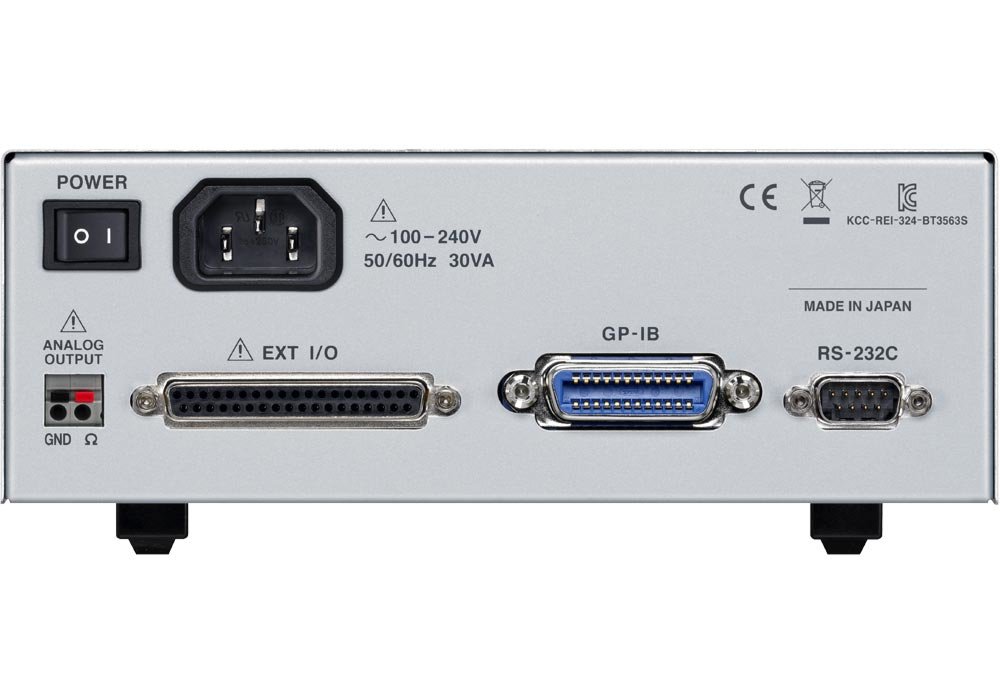

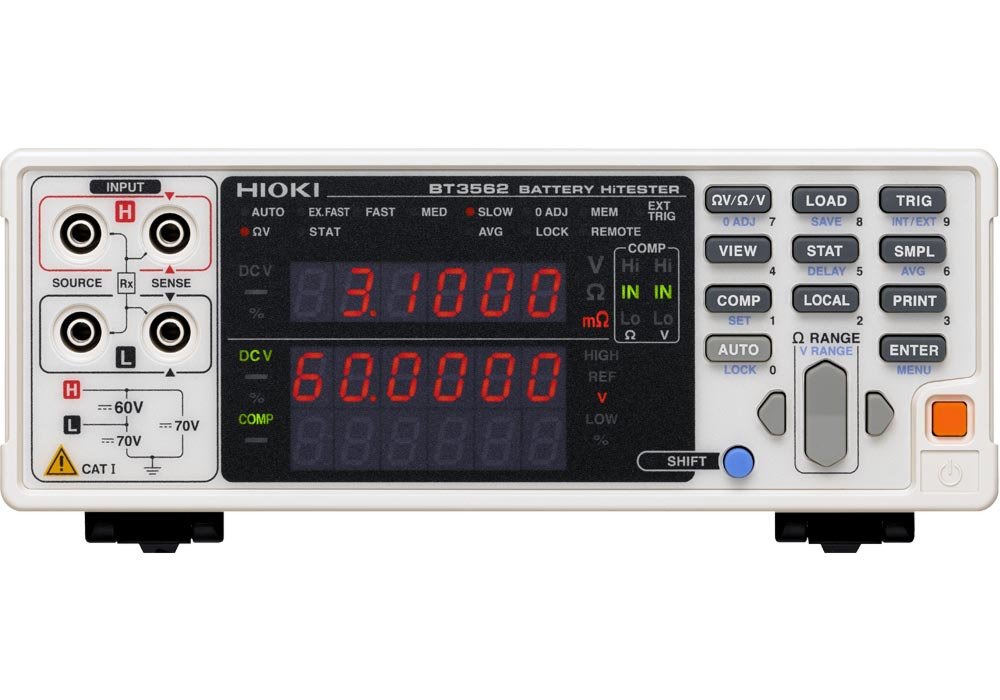

  • BT3562-01 и BT3563-01: модели GPIB.

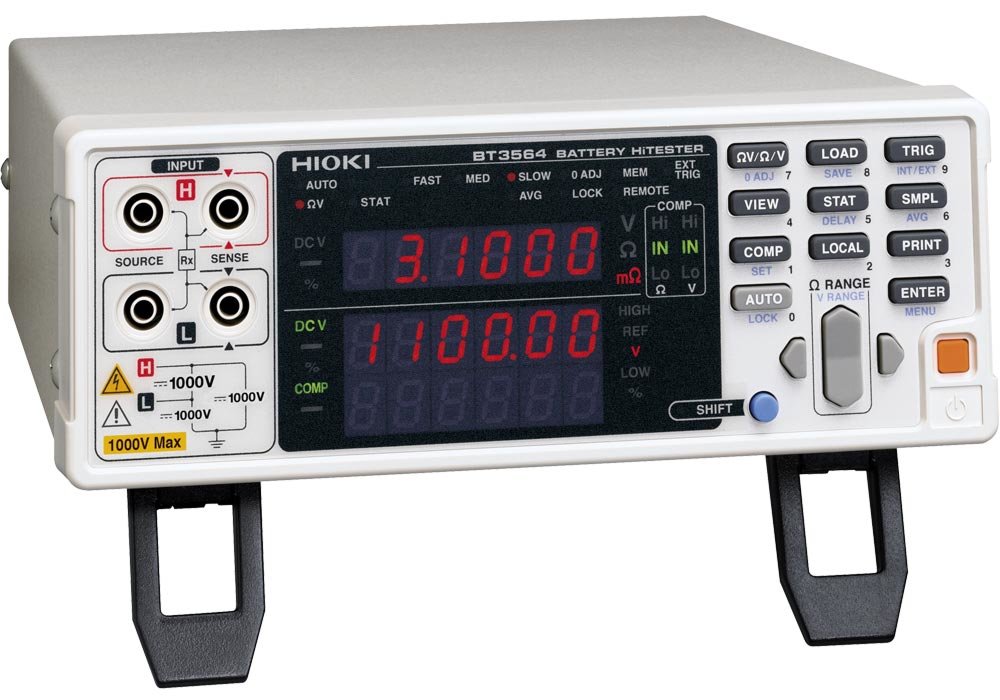

  • BT3564: Очень большие батареи для xEV, ESS; модель высокого напряжения 1000 В.

Обзор модели

Модель

3561

BT3561A

BT3562A

BT3563A

БТ3562-01

БТ3563-01

BT3564

Метод измерения

Метод четырехконтактного переменного тока

Частота измерения

1 кГц ±0,2 Гц

Номинальное входное напряжение

±22 В постоянного тока

±60 В постоянного тока

±100 В постоянного тока

±300 В постоянного тока

±70 В постоянного тока

±300 В постоянного тока

±1000 В постоянного тока

Макс. номинальное напряжение относительно земли

±60 В постоянного тока

±60 В постоянного тока

±100 В постоянного тока

±300 В постоянного тока

±60 В постоянного тока

±300 В постоянного тока

±1000 В постоянного тока

Диапазоны измерения сопротивления

300 мОм, 3 Ом

30 мОм, 300 мОм, 3 Ом, 30 Ом, 300 Ом, 3 кОм

3 мОм, 30 мОм, 300 мОм, 3 Ом, 30 Ом, 300 Ом, 3 кОм

Диапазоны измерения напряжения (постоянный ток)

20 В

6 В, 60 В

6 В, 60 В, 100 В

6 В, 60 В, 300 В

6 В, 60 В

6 В, 60 В, 300 В

10 В, 100 В, 1000 В

Высочайшее разрешение

0,01 мОм

1 мкОм и 10 мкВ

0,1 мкОм и 10 мкВ

Время отклика (типичное)

10 мс

700 мс

Период выборки (EX.FAST, FAST, MEDIUM, SLOW)

Проверка контактов, регулировка нуля (±1000 отсчетов), выход импульса измерительного тока, компаратор Hi/IN/Lo, статистические вычисления (макс. 30 000), задержка, усреднение (от 2 до 16 раз), сохранение/загрузка панели (126), хранение в памяти (400), драйвер LabVIEW (кроме BT3564)

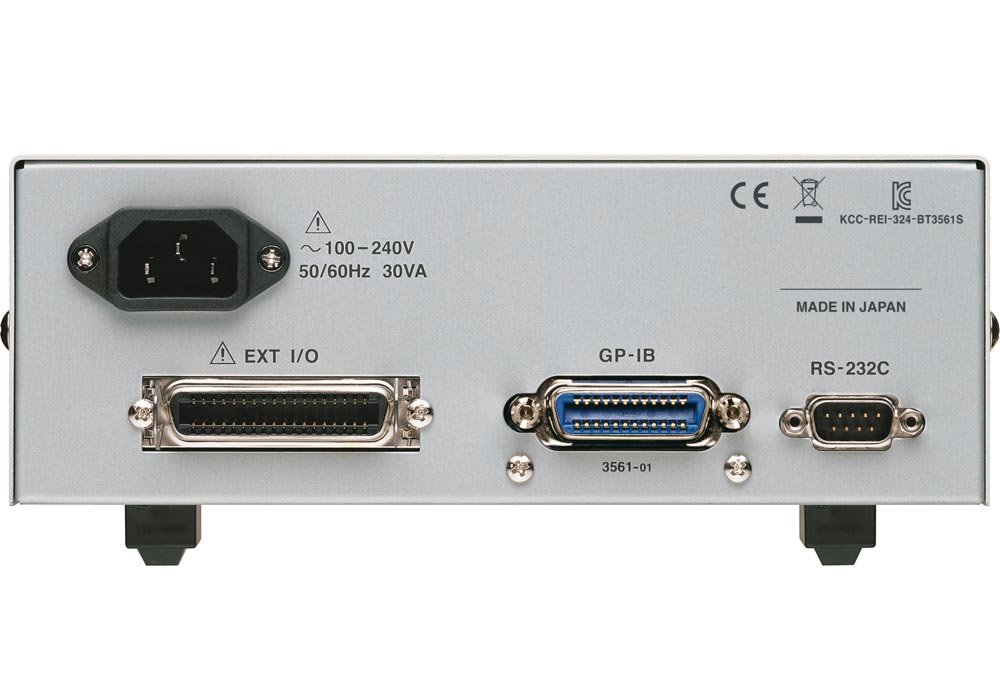

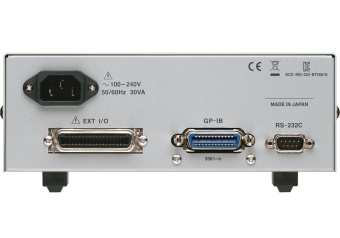

Интерфейсы

RS232C, ВНЕШНИЙ ВВОД/ВЫВОД

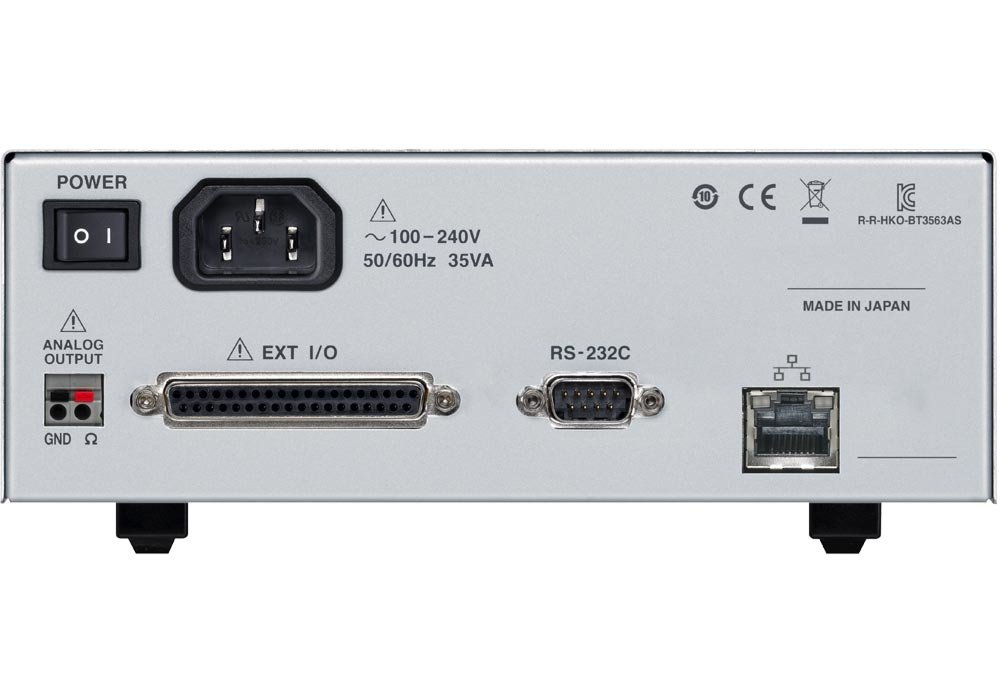

LAN, RS232C, ВНЕШНИЙ ВВОД/ВЫВОД, AO

RS232C, GPIB, EXT I/O, AO

Характеристики интерфейса LAN: TCP/IP 10Base-T/100Base-TX). RS232C доступен как интерфейс принтера, макс. 38400 бит/с). EXT I/O: 37-контактный интерфейс обработчика. AO: Аналоговый выход (DC 0...3,1 В)

Отображать

Цифровой дисплей

Размеры (мм)

215 x 80 x 295; 2,4 кг, BT3564 2,6 кг

Тестеры аккумуляторных батарей серии HIOKI BT356x: 3561, BT3561A, BT3562A, BT3563A, BT3562-01, BT3563-01, BT3564
