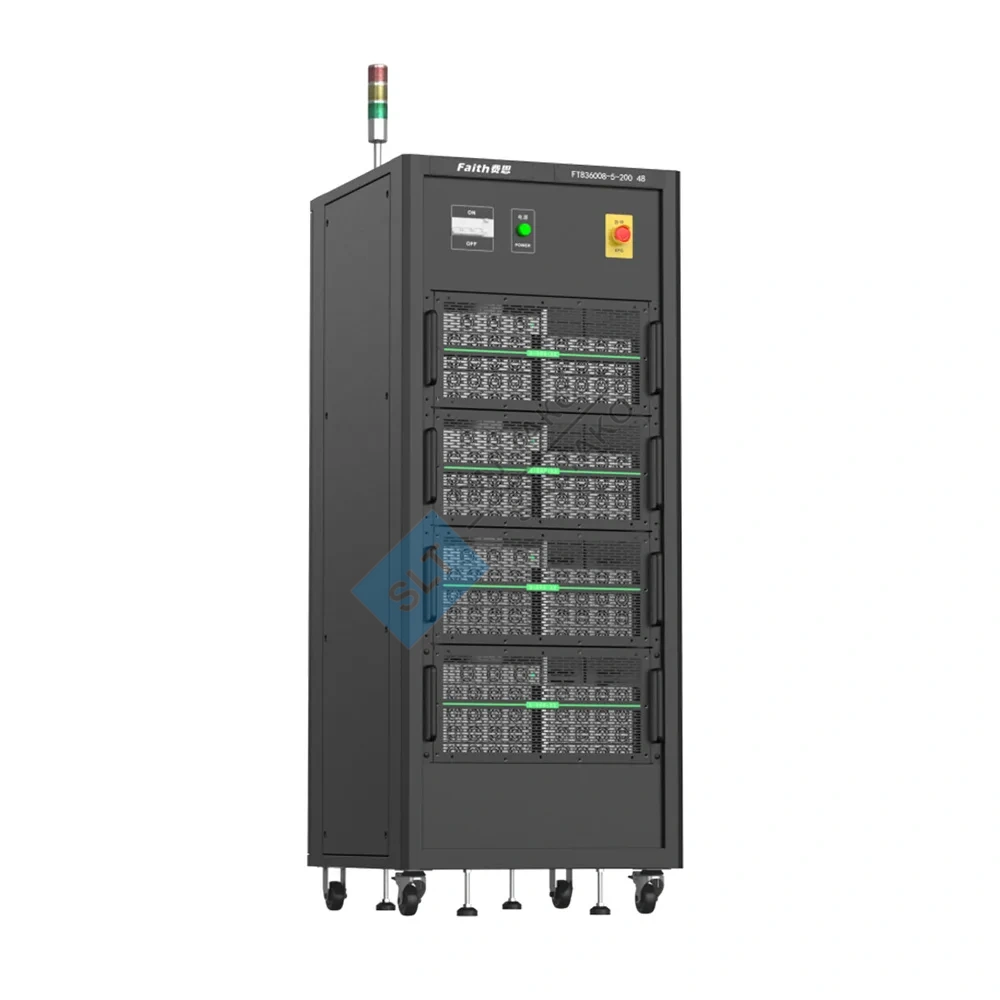

Оборудование для зарядки и разрядки аккумуляторов серии FaithTech FT8360

FaithTech FT8360 Оборудование для зарядки и разрядки аккумуляторов серии

     Оборудование серии FT8360 для зарядки и разрядки аккумуляторов – это профессиональное испытательное оборудование, специально разработанное для испытаний на высокие токи и высокую мощность. Оно подходит для оценки производительности, проверки срока службы, выбора модели продукта и других применений литий-ионных аккумуляторов большой емкости и литий-ионных конденсаторов.

     В изделиях серии FT8360 используются новейшие технические решения, обеспечивающие высокую эффективность преобразования энергии, высокую точность напряжения и тока, быструю динамическую реакцию на ток, автоматическую классификацию тока в диапазоне токов, высокую удельную мощность оборудования и коэффициент безопасности эксплуатации. Повторное испытание на циклическую работу при высоком токе подчеркивает важность эффективности преобразования энергии, что не только снижает энергопотребление, но и значительно уменьшает тепловыделение. Это позволяет снизить потребность в распределении электроэнергии в лаборатории, снизить расходы на электроэнергию и кондиционирование воздуха, а также повысить коэффициент использования экспериментальной площадки.

     Что касается безопасности, серия FT8360 имеет многоуровневую защиту для каждого канала. Независимые цепи обнаружения с резервированием предотвращают перенапряжение аккумуляторной батареи при выходе из строя одного из устройств, повышая безопасность лаборатории. Кроме того, система автоматически выявляет и защищает от неизбежных человеческих факторов при зарядке и разрядке аккумуляторной батареи.

• Модульная конструкция, каждый модуль для независимого канала;
• Каждый канал может обнаруживать различные типы батарей и совершенно независимо работать в разных режимах, не влияя друг на друга;
• Высокая точность измерения, напряжение, ток погрешность 0,03% ПШ;
• С несколькими диапазонами тока, может автоматически переключать диапазон;
• С быстрым откликом тока, время отклика ≤3 мс;
• Энергию разряда можно рекуперировать, КПД до 80%;
• Высокоскоростная запись данных, интервал времени 10мс;
• С функцией многоканальной параллельной работы, параллельный ток до 2400А;
• Канал имеет полную программно-аппаратную многоуровневую защиту.
• Возможность интеграции многофункционального регистратора и термостатического/влажного бокса;
• Профессиональное программное обеспечение для тестирования, поддерживающее отчетность и анализ данных.

Модели

Number of CHANNELS	Model number	Specifications
16CH	FT836016-5-60	5V/±60A
16CH	FT836016-5-100	5V/±100A
8CH	FT836008-5-200	5V/±200A
8CH	FT836008-5-300	5V/±300A
4CH	FT836004-5-600	5V/±600A
2CH	FT836002-5-1200	5V/±1200A

Область применения

• Производство аккумуляторов (элементов);
• Исследование и тестирование аккумуляторных батарей;
• Тест качества аккумулятора;
• Тестирование с имитацией рабочих условий;
• Восстановление эшелона батареи и т.д.

Энергетическая обратная связь

Устройства серии FT8360 оснащены функцией обратной нагрузки, которая позволяет возвращать энергию разряда тестируемой батареи в заводскую сеть для непосредственного использования, а не рассеивать её в виде тепла. Эффективность преобразования энергии обратной связи достигает 80%, что позволяет не только значительно снизить расходы на электроэнергию для потребителей, но и отказаться от использования кондиционеров и других холодильных систем, а также снизить уровень шума.

Высокоточное измерение

Серия FT8360 отличается высокой точностью: разрешение по напряжению составляет всего 0,1 мВ, а точность измерения напряжения — 0,03% полной шкалы. Точность измерения тока составляет 0,03% полной шкалы. Более высокая точность измерений обеспечивает получение более точных и эффективных данных для тестирования.

Текущий быстрый ответ

Серия FT8360 обеспечивает быстрый отклик по току. Время отклика в диапазоне от -90% до +90% составляет менее 3 мс. Быстрый отклик по току позволяет более точно имитировать реальные рабочие условия.

Автоматическое переключение диапазона токов

Для достижения более высокой точности измерения тока серия FT8360 имеет несколько диапазонов тока, и каждый диапазон тока может автоматически переключаться.

Интервал сбора данных 10 мс

Серия FT8360 обладает возможностью высокоскоростного сбора данных, что позволяет реализовать интервал сбора данных 10 мс и фиксировать кратковременные изменения тестовых данных.

программное обеспечение для компьютерной графической обработки

Серия FT8360 предоставляет тестовое программное обеспечение для главного компьютера, которое может осуществлять редактирование шагов теста, централизованное управление, считывание тестовых данных в реальном времени, создание изображений, экспорт отчетов, печать отчетов и т. д., что удобно для пользователей.



Таблица спецификаций

Модели с двусторонним питанием	FT836016-5-60	FT836016-5-100	FT83608-5-200	FT83608-5-300	FT836004-5-600	FT836002-5-1200
Количество КАНАЛОВ	16 каналов	16 каналов	8CH	8CH	4CH	2CH
Диапазон напряжения	Заряд 0 В ~ 5 В, разряд 1 В ~ 5 В
Разрешение напряжения	0,1 мВ (24 бит)
Точность напряжения	Плюс-минус 0,03% полной шкалы при 25 ℃ плюс-минус 10 ℃
Диапазон токов заряда и разряда	±60А	±100А	±200А	±300А	±600А	±1200А
Текущее разрешение	0,1 мА (24 бита)
Текущая передача	±30А/±60А	±30А/±50А/±100А	±60А/±100А/±200А	±50А/±200А/±300А	±100А/±400А/±600А	±200А/±800А/±1200А
Текущая точность	Плюс-минус 0,03% полной шкалы при 25 ℃ плюс-минус 10 ℃
Точность мощности	Плюс-минус 0,05% полной шкалы при 25 ℃ плюс-минус 10 ℃
Разрешение мощности	1 мВт
Наименьшее время выборки основного канала	10 мс
Текущее время ответа	< 3 мс (от 10% до ±90% полной шкалы, нагрузка на аккумулятор)
Текущее время переключения	< 5 мс (-90% полной шкалы ~ +90% полной шкалы, нагрузка на аккумулятор)
Эффективность зарядки	81% (максимальная эффективность при напряжении батареи 2–4,2 В), 85% (максимальная эффективность при напряжении батареи 5 В)
Эффективность разряда	79% (максимальная эффективность при напряжении батареи 2–4,2 В), 82% (максимальная эффективность при напряжении батареи 5 В)
Аппаратная защита	Защита от обратного подключения аккумулятора, защита от короткого замыкания, защита от плохого контакта
Защита программного обеспечения	Установите условия безопасности, включая: верхний и нижний предел напряжения, верхний и нижний предел тока, верхний предел емкости, время задержки, время шага, температуру, давление, условия охлаждения воды в баке и т. д. С функцией автономного тестирования, защитой данных при отключении питания (сохранение данных текущего шага), защитой от продолжения вызова, защитой от аномального тренда напряжения, защитой от аномальных колебаний напряжения.
Режим зарядки	Постоянный ток, постоянное напряжение, постоянный ток, постоянное напряжение, постоянная мощность, ограничение по времени
Условия отсечения	Напряжение, ток, время рабочего шага, емкость, температура, давление, пользовательские переменные
Режим разряда	Постоянный ток, постоянная мощность, постоянное сопротивление, постоянный ток и постоянное напряжение, ограничение по времени
Условие отсечения	Напряжение, ток, время рабочего шага, емкость, температура, давление, пользовательские переменные
Другие режимы	Аналоговое рабочее состояние, проверка внутреннего сопротивления постоянного тока, импульс, настройка температурного бокса, откладывание, цикличность, пауза
Вложенность циклов	Имеет вложенные циклы и поддерживает минимум 5 уровней вложенности.
Канал защиты вспомогательного напряжения	Точность ±1 мВ (25 ℃ + 10 ℃), частота дискретизации 10 мс, -8 В ~ 8 В, ток утечки < 0,03 мкА, входное сопротивление > 200 МОм, каждый основной канал настроен на один
Вспомогательный канал защиты от давления	Точность < 0,2% полной шкалы (25℃±10℃), 0 ~ 10T/0 ~ 3 мВ/В, каждый основной канал настроен максимум на один
Вспомогательный канал температурной защиты (NTC или термопара)	(NTC тип) точность ±0,5 ℃(25 ℃+20 ℃), -40 ℃ ~ 125 ℃, частота дискретизации 500 мс, каждый основной канал настроен на максимальное обнаружение 4 NTC температуры
	(Тип термопары) точность ±1 °C (25 °C +20 °C), -70 °C ~ 250 °C, частота дискретизации 500 мс, каждый основной канал настроен максимум на 3 термопары K или T
Механические размеры (Ш * В * Г)	630мм*278мм*520мм
Механический вес	< 65 кг
