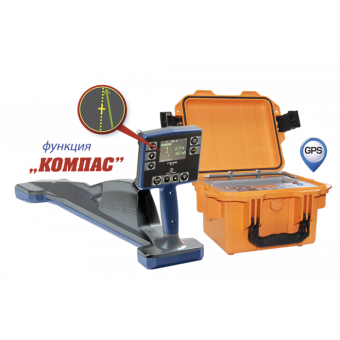

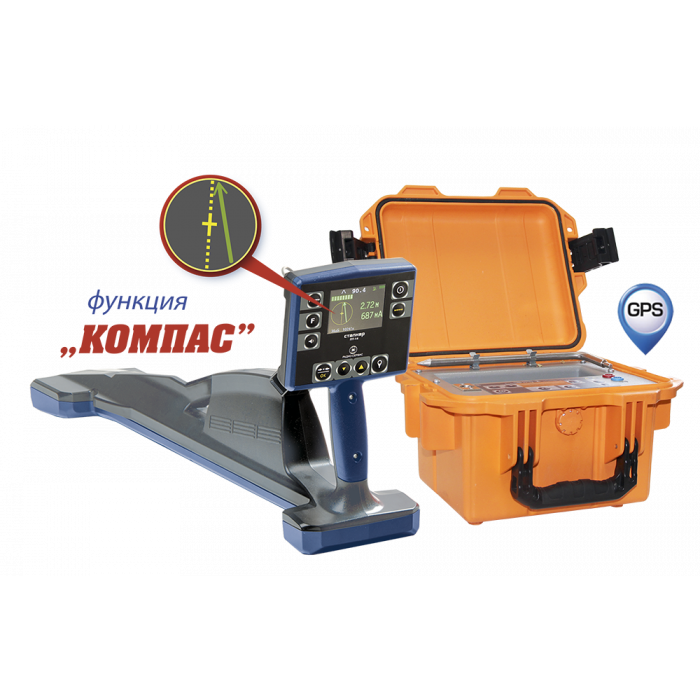

Комплекс трассопоисковый "Сталкер" 15-14

Трассоискатель "Сталкер 15-14" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций,  идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассоискателя "Сталкер 15-14":

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;

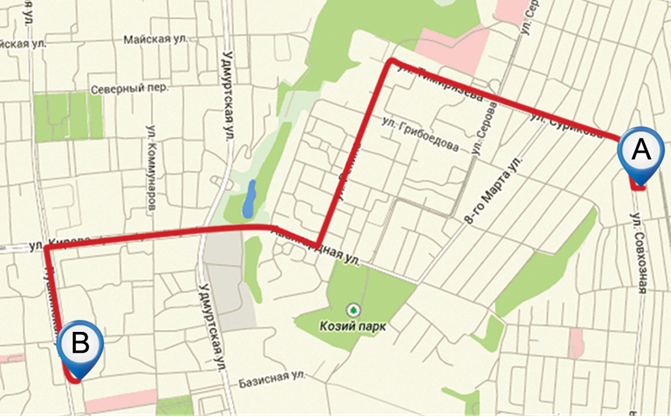

• GPS - выноска подземных трасс с последующим наложением на карту;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15.
• Меню приемника ПТ-14 на русском и английском языках.

Приемник ПТ-14

• облегченная конструкция (вес 1,7 кг.)

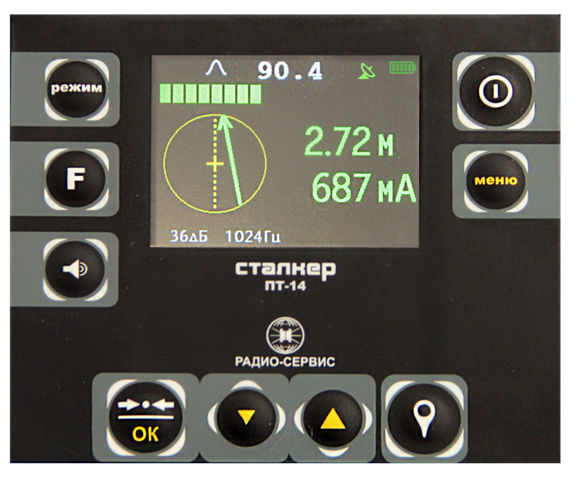

• непрерывное отображение на  дисплее всех необходимых параметров:

1. Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
2. Шкалы «максимума» и «минимума»;
3. Глубины залегания  и силы тока коммуникации на всех активных частотах;
4. Шкала «зонд» - для определения мест повреждений;
5. Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
6. Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
7. Режим острый максимум.

Запись в память приемника ПТ-14:

Технические характеристики приемника ПТ-14

Активные частоты*, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10 000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1,7
Диапазон рабочих температур, °С	от -20 до +55

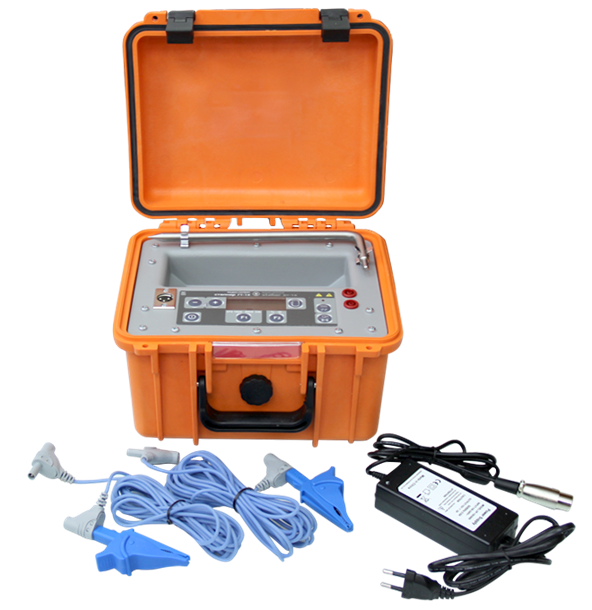

Генератор ГТ-15

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.

Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц	273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Габаритные размеры, мм, не более	210x130x100
Диапазон рабочих температур, °С	от -30 до +55
Масса, кг, не более	2,5

Габариты

Размер в упаковке (ШхГхВ) - 740х330х315
Размер прибора, мм - нет данных
Брутто (масса прибора в упаковке) - 8500 гр.
Нетто (масса прибора) - 7400 гр.

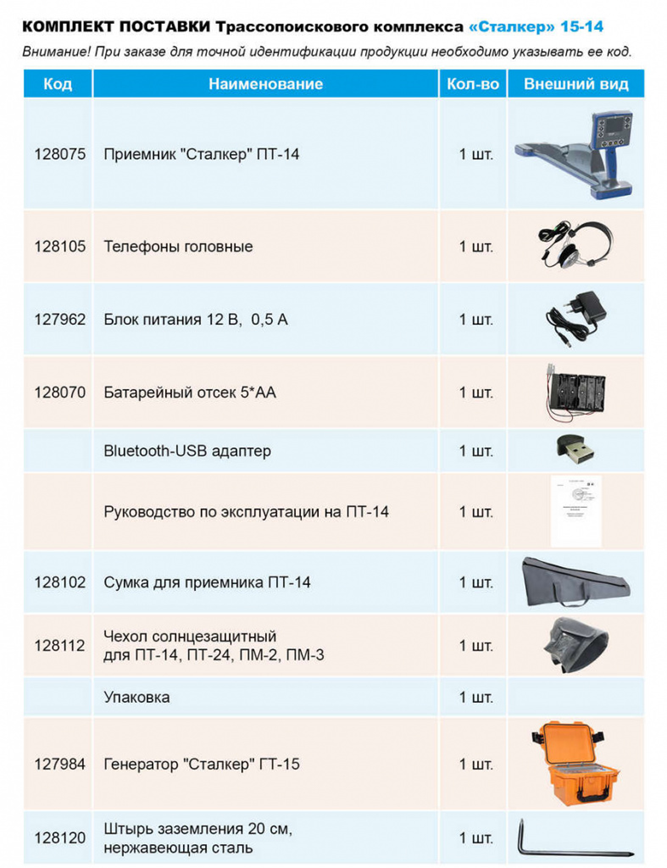

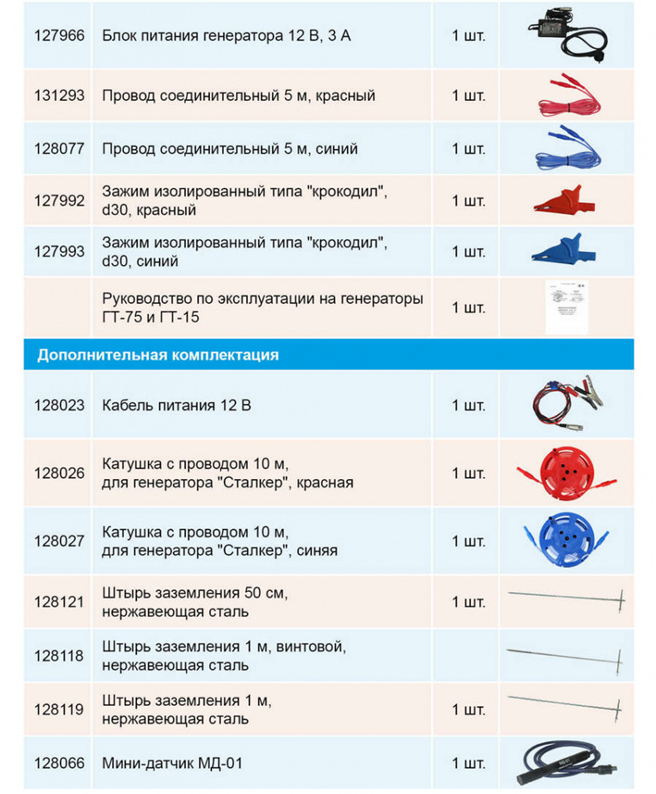

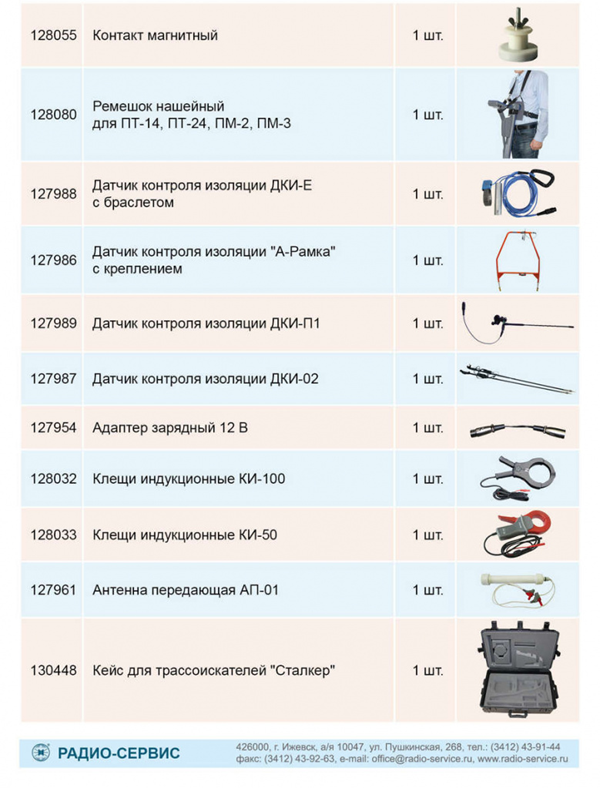

Комплект поставки
