Поиск-410 Мастер Трассо-дефектоискатель

Tрассоискатель. Комплект трассо-дефектоискателя. Конструкция приемника моноблок. Уникальные двухчастотные методы поиска повреждений. Спектр излучения, фильтр на 50 Гц и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных и радиотрансляционных кабелей.

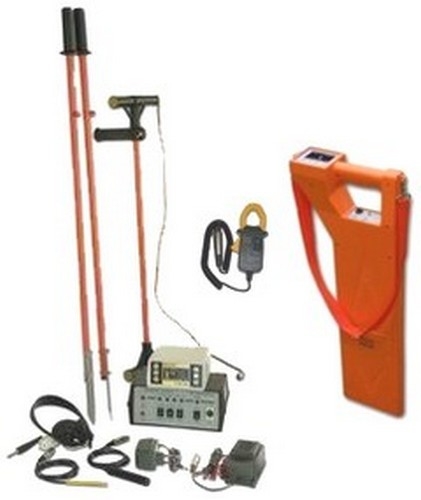

Состав изделия: Приемник ПОИСК-410 Мастер, к нему: руководство по эксплуатации, аккумуляторы Ni-Mh «АА» 4 шт., сетевой адаптер, головной телефон, сумка для головного телефона. Генератор МК-310 (АКБ встроена), к нему: провод для подключения генератора к нагрузке 2 шт., сетевой адаптер, магнитный контакт, руководство по эксплуатации, сумка для переноски генератора МК-310.

Поиск-410 Мастер – выполнен в виде легкого моноблока с высокой механической надежностью, исключительно удобен в сложных городских условиях и на труднопроходимых трассах, при поиске связных, силовых кабелей, нефте-газо-трубопроводов, на железной дороге.

В Поиск-410 Мастер объединены приемник и датчики в одну измерительную систему. Система датчиков позволяет определять положение кабеля на местности (режим «карта кабеля»), а также вести традиционный поиск по максимуму и минимуму в вертикальном положении.

Назначение Поиск-410 Мастер:

Поиск подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники.
Контроль положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места обрыва или короткого замыкания.
Контроль направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей.
Поиск, контроль положения и определение глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц).
Поиск трасс с применением миниатюрного генератора ЛИС (26 250 Гц).
Поиск трасс с применением генератора сигналов с частотой от 200 до 3999 Гц.
Поиск трасс по широкополосному шуму и анализа его спектра.
Локализация повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами.
Определение местоположения (координат GPS) трассоискателя, измерение глубины и сигнального тока с одновременной записью в файл.

Трассо-дефектоискатель ПОИСК-410 Мастер в активном режиме работает в комплекте с генераторами МК-310, ЛИС, ГК-210А-2, ГК-Мини.

В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 20 000 Гц и для поиска кабелей и коммуникаций, имеющих металлическую оболочку с применением генератора сигналов с частотой от 200 до 3999 Гц. А также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.

Режимы работы:

Карта кабеля. Показывает на экране карту исследуемой местности с расположением кабеля. Этот режим содержит только легкую для чтения графическую информацию, удобную для быстрого и уверенного поиска трассы.

Классический. Поиск кабеля по максимуму или по минимуму сигнала. Полоска играет роль индикатора, показывая величину сигнала и пропадая в паузе. Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).

Спектр. Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция «живой звук»: в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.

Метод «ВЧ-НЧ». Служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).

Фаза. Фазовый двухчастотный метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм.

Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.

Описание:

• Низкотемпературный, яркий и динамичный OLED-дисплей (графика 128х64).
• Время непрерывной работы не менее 13 ч.
• Функция КАРТА+/КОМПАС дает дополнительную ориентацию прибора.
• Опция GPS - запись GPS маршрута и координаты с глубиной залегания и сигнальным током.
• Поиск трассы осуществляется по изображению на дисплее и звуковым способом (головные телефоны и встроенный излучатель).
• USB-связь с ПК позволяет производить обновление прибора и установку новых функций.

Питание Поиск-410 Мастер:
встроенные аккумуляторы
4 шт. АА, Ni-Mh, 2,3 А/ч.
Время зарядки аккумуляторов
(не более)4 часов.
Габаритные размеры прибора
(без сумки) 257х88х685 мм.
Масса прибора
(включая аккумуляторы) 1,9 кг.

Условия эксплуатации:

Температура окружающей среды -20 ÷ +50°С.
Относительная влажность воздуха до 90% при 30°С.
Атмосферное давление 86 ÷ 106 кПа.

Технические характеристики Поиск-410 Мастер:

Активные частоты	2187,5 ± 1 Гц; 273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска	6562,5 ± 1 Гц
Полоса пропускания по уровню –3 дБ Для частоты 6562,5 Гц Для частоты 2187,5 Гц Для частоты 273,5 Гц	не более 45 Гц 15 Гц 2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	10 см ± 5%
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением	0 – 10 кОм
Полоса пропускания без фильтра	10 - 20 000 Гц

Дополнительные опции:

Фото	Название	Краткие технические характеристики
	X-410 Master	Отборник кабеля, предназначен для отбора кабеля из пучка, приёмник Х-410 Мастер позволяет фиксировать сигнал с частотой 2 187 Гц при помощи внешних клещей (29 мм) и работает в комплекте с генератором ГК-310А-2 (МК-310), ГК-МИНИ или другим генератором с частотой 2 187 Гц, индикация обнаружения кабеля осуществляется визуально и звуковым способом через встроенный излучатель.
	Козырек антибликовый	Антибликовый козырек для комплектов Поиск-410 Мастер с OLED дисплеем, защищает OLED дисплей от прямых лучей солнца, которые мешают картинке.
	Опция GPS 410/510	GPS/ГЛОНАСС модуль, позволяет производить запись координат точек маршрута включая дату, время, глубину залегания, и величину сигнального тока. Работает функция отсчета расстояния от начала трассы. Данные сохраняются в файл и передаются на ПК через USB порт. Устанавливается в заводских условиях в приемник 410/510 MASTER. Модернизация Б/У приёмников только по согласованию.
	ГК-мини	Миниатюрная версия генератора для приборов серии Поиск; поддержка всех режимов ВЧ: поиск кабеля, глубина, сила тока, направление; предельно простое управление; автоматическое согласование с нагрузкой; сверхлегкий вес 0,2 кг.
	МК 510	Универсальный мультичастотный генератор, может работать с любыми трассоискателями до 35 кГц.
