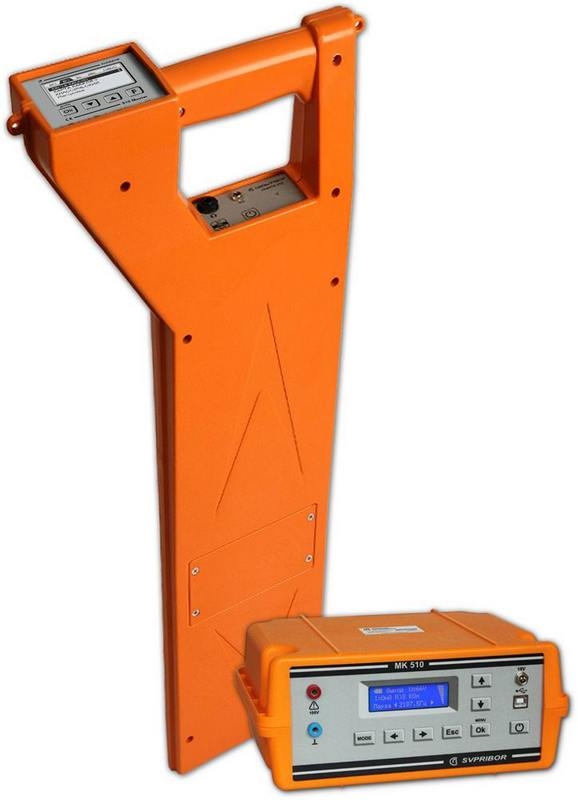

Поиск-510 Мастер. Трассо-дефектоискатель.

В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц. А также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц. Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Трассо-дефектоискатель Поиск-510 Master предназначен для:

1) поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;

2) контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места обрыва или короткого замыкания;

3) контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей;

4) поиска, контроля положения и определения глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц);

5) поиска трасс с применением генератора сигналов с частотой от 200 до 26 000 Гц.

6) поиска трасс по широкополосному шуму и анализа его спектра;

7) локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами;

8) определения местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока с одновременной записью в файл;

Габариты 257х88х685 мм
Масса 1,9 кг

Технические характеристики Поиск-510 Мастер

Наименование параметра	Значение
Активные частоты	273,5 ± 1 Гц
	2187,5 ± 1 Гц
	6562,5 ± 3 Гц
	26 250 ± 12 Гц
Частота для режима «Своя частота ххх Гц»	200 - 26 000 Гц
Полоса пропускания по уровню -3 дБ (не более):
- для частоты 26 250 Гц	150 Гц
- для частоты 6562,5 Гц	45 Гц
- для частоты 2187,5 Гц	15 Гц
- для частоты 273,5 Гц	2,5 Гц
Максимально определяемая глубина залегания трассы	6 м
Точность измерения глубины	±5% + 0,1 м
Точность отыскания	10 см
Поиск повреждения изоляции с переходным сопротивлением	0 - 10 кОм
Полоса пропускания без фильтра, режим "СПЕКТР"	10 - 26 000 Гц
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 мА/ч (не менее)	13 ч
Потребляемая мощность (не более)	1,2 Вт
Электропитание: встроенные аккумуляторы	4 шт. АА, Ni-Mh
Время зарядки аккумуляторных батарей (не более)	4 ч

Условия эксплуатации Поиск-510 Мастер:

Комплект может эксплуатироваться:

• на высоте до 2000 м над уровнем моря;
• при температуре от -20 до +40°С;
• степень загрязнения воздуха - 2.

Дополнительные опции:

Фото	Название	Краткие технические характеристики
	КО-100	Клещи-отборник, предназначены для отбора силового кабеля диаметром до 100 мм, подключаются к приемнику Поиск-310.
	X-410 Master	Отборник кабеля, предназначен для отбора кабеля из пучка, приёмник Х-410 Мастер позволяет фиксировать сигнал с частотой 2 187 Гц при помощи внешних клещей (29 мм) и работает в комплекте с генератором ГК-310А-2 (МК-310), ГК-МИНИ или другим генератором с частотой 2 187 Гц, индикация обнаружения кабеля осуществляется визуально и звуковым способом через встроенный излучатель.
	GSM опция генератора МК 510	GSM модуль, установленный в генератор MK 510, позволяет осуществлять дистанционное управление генератором. Устанавливается в заводских условиях в генератор МК510. Модернизация Б/У генераторов недоступна.
	Опция GPS 410/510	GPS/ГЛОНАСС модуль, позволяет производить запись координат точек маршрута включая дату, время, глубину залегания, и величину сигнального тока. Работает функция отсчета расстояния от начала трассы. Данные сохраняются в файл и передаются на ПК через USB порт. Устанавливается в заводских условиях в приемник 410/510 MASTER. Модернизация Б/У приёмников только по согласованию.
	КО-29	Клещи-отборник кабеля "свой-чужой" для связных кабелей диаметром до 29 мм. Генератор посылает в кабель сигнал низкой частоты, который не наводится на соседние кабели. Замкнутый магнитопровод отборника слышит только тестируемый кабель, что позволяет безошибочно отбирать свой кабель в пучке кабелей. Работает с приемниками 310/210.
