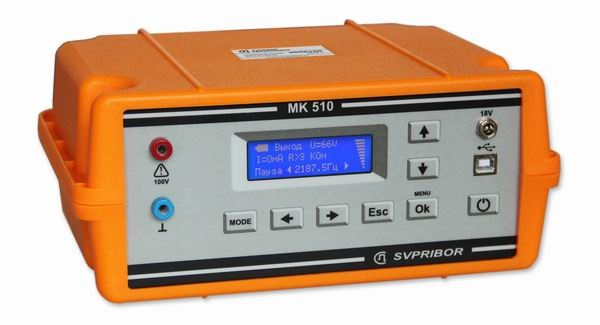

Универсальный мультичастотный генератор МК 510

Универсальный мультичастотный генератор, может работать с любыми трассоискателями до 35 кГц.

Назначение

Генератор мультичастотный кабельный MK 510 предназначен для создания испытательных сигналов в связных и энергетических кабелях, а также проводящих конструкциях с целью определения:

Функциональные особенности

• Широкий диапазон рабочих частот
• Регулировка выходной мощности
• Гармонический выходной сигнал;
• Внутренний индуктор для бесконтактного подключения к линии
• Встроенный аккумулятор

Специальные функции

• Дистанционное управление через GSM (опция)
• Работа на произвольной частоте, выбираемой пользователем
• Обновление программного обеспечения

Преимущества

Универсальный мультичастотный генератор МК 510 может работать с любыми трассоискателями до 35 кГц.
Пользователь сам задает рабочую сетку частот генератора в диапазоне от 250 Гц до 35 кГц с точностью 0,1 Гц.
К любой выбранной частоте можно задать дополнительную частоту для двухчастотного режима поиска.
Встроенный индуктор излучает сигнал на рабочих частотах 6 и 26 кГц:

• Работа на частотах 6 и 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора
• Частота 26 кГц не слышна в соседних парах и не мешает работе ADSL аппаратуры
• Частота 26 кГц обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов
• Поиск дефектов изоляции на НЧ генератор сопровождает полноценной частотой 26 кГц с любыми режимами поиска

Технические характеристики

Наименование		Значение
Стандартные частоты прибора, Гц		273,4 ± 0,5 2187,5 ± 1 6562,5 ± 2 26250 ± 3
Диапазон рабочих частот, Гц		250 – 35 000
Диапазон автоматического согласования с сопротивлением нагрузки, Ом		1 - 500
Максимальная выходная мощность, Вт при сопротивлении нагрузки 50-500 Ом:	в диапазоне частот 250 - 10 000 Гц	10 ± 1
	в диапазоне частот 10 - 20 кГц	5 ± 0,5
	в диапазоне частот 20 - 35 кГц	3 ± 0,5
Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности1, Ч		3
Время зарядки встроенного аккумулятора (не более), Ч		6
Электропитание:	От сети переменного напряжения	50 Гц 220 В ± 20%
	От встроенного аккумулятора	12 В, 4,5 А/ч
Габаритные размеры (без сумки), мм		233х102х176
Масса прибора (включая аккумуляторную батарею, без сумки), кг		3,0

Дополнительные опции:

Название	Краткие технические характеристики
К-100	Клещи-индуктор, предназначены для бесконтактной передачи сигнала генератора в кабель, максимальный диаметр кабеля – 100 мм.
GSM опция генератора МК 510	GSM модуль, установленный в генератор MK 510, позволяет осуществлять дистанционное управление генератором. Устанавливается в заводских условиях в генератор МК510. Модернизация Б/У генераторов недоступна.

Комплектация:

№	Название	Количество
1	Прибор MK 510	1
2	Провод для подключения выхода генератора к кабелю	2
3	Магнитный контакт	1
4	Штырь заземления	1
5	Сетевой адаптер	1
6	Сумка для переноски	1
7	Руководство по эксплуатации	1
