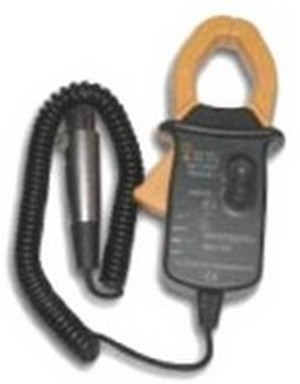

Клещи-отборник КО-29

Клещи-отборник кабеля "свой-чужой" для связных кабелей диаметром до 29 мм. Генератор посылает в кабель сигнал низкой частоты, который не наводится на соседние кабели. Замкнутый магнитопровод отборника слышит только тестируемый кабель, что позволяет безошибочно отбирать свой кабель в пучке кабелей. Работает с приемниками 310/210.

О-29 клещи-отборник кабеля "свой-чужой" диаметром до 29 мм.

Область применения КО-29:

Генератор подключают к жиле или экрану (оболочке) кабеля, которые заземлены на дальнем конце. Другой вывод генератора подключают к земле. Сигнал от генератора протекает по жиле (экрану) на землю через заземление на дальнем конце и через емкость экран-земля. По соседним заземленным кабелям часть тока возвращается на станцию к генератору.
Сигнал «своего» кабеля отличается от соседних по величине и направлению. Чтобы уменьшить ток в соседних кабелях, используют низкую частоту генератора 273,5 Гц в режиме «НЧ-ВЧ». Клещи-отборник уверенно слышат этот сигнал и отбирает «свой» кабель по величине сигнала в режиме приемника «НЧ-ВЧ».
Проверку отбора производят в режиме генератора «ВЧ» или «ВЧ-ПАУЗА» (2 187,5 Гц), переключив приемник в режим «ПОИСК ТРАССЫ». Далее необходимо зафиксировать направление сигнала на отобранном кабеле кнопкой «F». При переключении отборника на любой соседний кабель сигнал меняет направление на обратное и величина сигнала уменьшается.
