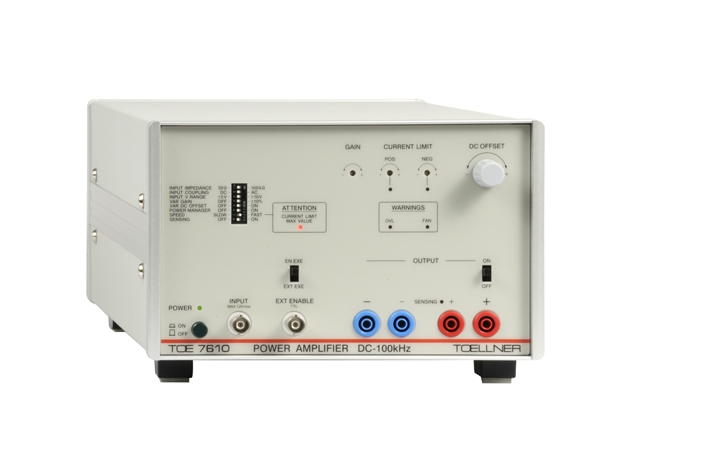

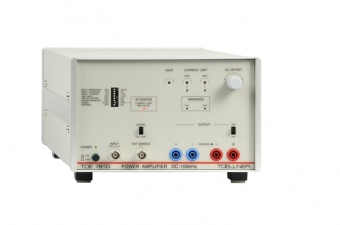

Усилители 4-квадрантные серии TOE 7610 (150 Вт, 100 кГц)

Блоки питания для лабораторного использования в основном являются источниками питания. Они могут подавать питание только с одной единственной полярностью, т.е. эти приборы работают только в одном квадранте диаграммы выходного напряжения/тока. Обычные усилители выдают напряжения с обоими приоритетами, но, как правило, не могут поглощать значения мощности в диапазоне, сравнимом с тем, который они могут выдавать. Поэтому они в основном работают как двухквадрантные устройства. Четырехквадрантные усилители серии TOE 7610 могут работать как приемник мощности, так и как источник питания с одинаковыми значениями отдаваемой или потребляемой мощности.
Таким образом, серия TOE 7610 представляет собой усилитель напряжения, биполярный источник напряжения и тока и приемник тока в одном приборе. Необходимость комбинировать разные инструменты, когда часто возникают проблемы с согласованием отдельных компонентов и тенденцией к колебаниям, теперь осталась в прошлом.


Диспетчер мощности
Выбираемый менеджер мощности включает максимальную выходную мощность Pmax. также обрабатываться как непрерывная мощность приемника. Многочисленные возможности настройки 4-квадрантного усилителя обеспечивают оптимальное соединение усилителя с последовательно подключенным приводным оборудованием, будь то лабораторный источник питания, калибратор, генератор функций или источник сигнала от ПК в виде цифро-аналогового преобразователя. карта преобразователя.

Выбираемый входной импеданс
Входной импеданс можно переключать между 50 Ом и 100 кОм, что позволяет удобно выбирать функциональный генератор для управления и источник сигнала в виде карты D/A в ПК без необходимости внешней адаптации.

Выбираемый диапазон входного напряжения
Регулируемый диапазон входного напряжения позволяет переключаться между входным напряжением ±5 В или ±10 В. Поэтому дополнительная внешняя адаптация управляющего напряжения не требуется.

Переменное смещение постоянного тока Кратковременный

ток нагрузки
Все 4-квадрантные усилители серии TOE 7610 могут быть оснащены опцией TOE 7610/103. В этом случае они способны выдавать трехкратный номинальный ток в течение прибл. 3 мс.

Выход ВКЛ/ВЫКЛ
Удобной деталью функции является отключение выхода, которое позволяет немедленно отключить напряжение и ток в положении «Выход ВЫКЛ».

Особые возможности

• Мощность источника и приемника 150 Вт
• Кратковременный ток нагрузки 3 x Iном.  - Аналоговый управляющий вход 0...5 В или 0...10 В
• Ширина ½ 19“, возможна параллельная установка 3 HU- Скорость подъема ок. от 6 В/мкс до 25 В/мкс (зависит от модели)
• Чувство
• Выход спереди, опционально сзади
• Оптимально подходит для тестирования компонентов на электрические помехи в зависимости от пульсаций электрооборудования автомобиля.

Время нарастания и спада TOE 7610-60

Малая полоса пропускания сигнала TOE 7610
