ВЧ-усилители TBWA2

ВЧ-усилители TekBox TBWA2

Широкополосные ВЧ-усилители TBWA2 — это универсальные компоненты, которые легко интегрируются в лабораторные установки. Благодаря полосе пропускания от 2 МГц до 6 ГГц они идеально подходят для усиления сигналов, принимаемых нашими зондами ближнего поля ЭМС. Широкополосные усилители TBWA2 доступны с коэффициентом усиления 20 дБ или 40 дБ.

Технические характеристики

TBWA2/20dB

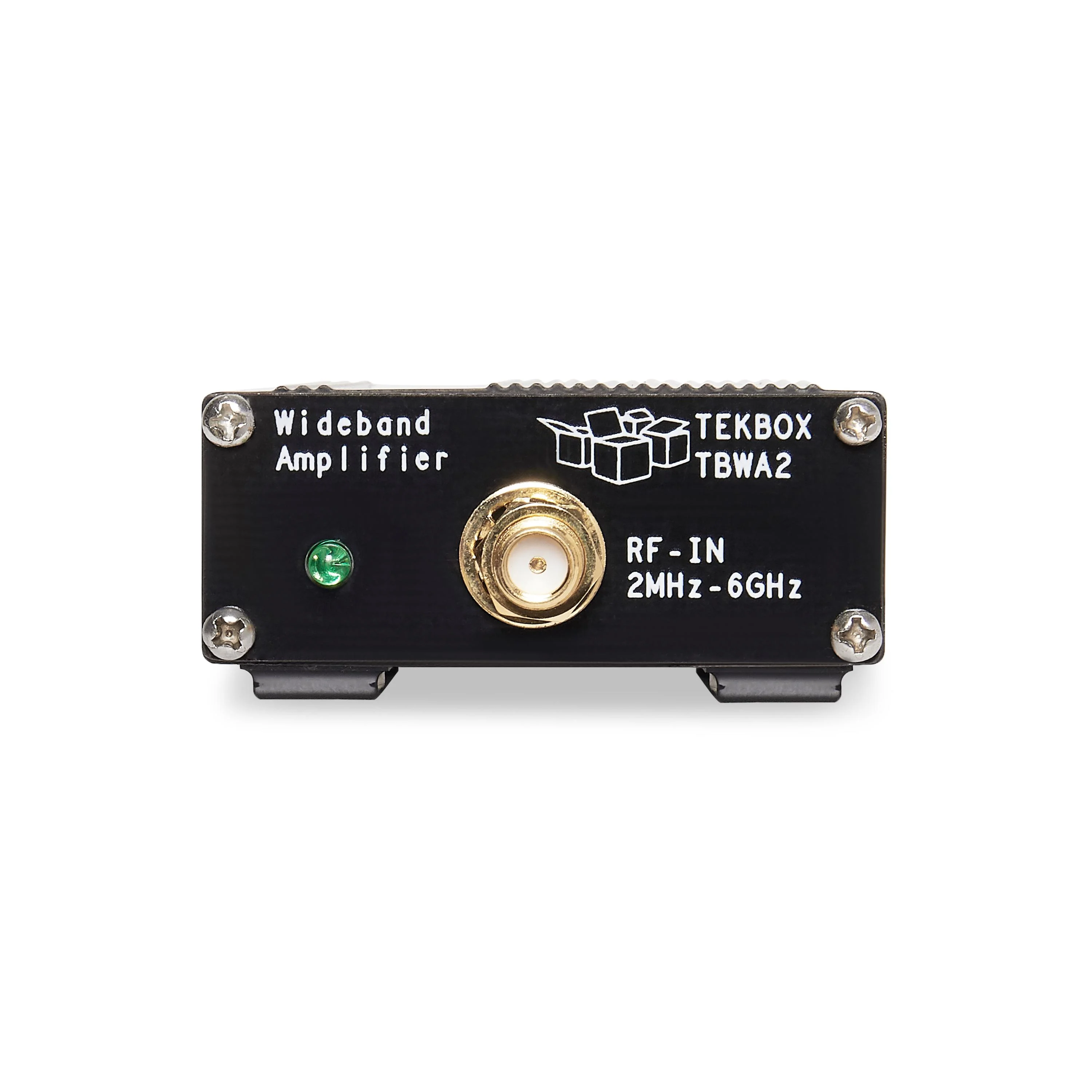

Вход: 50 Ом, SMA

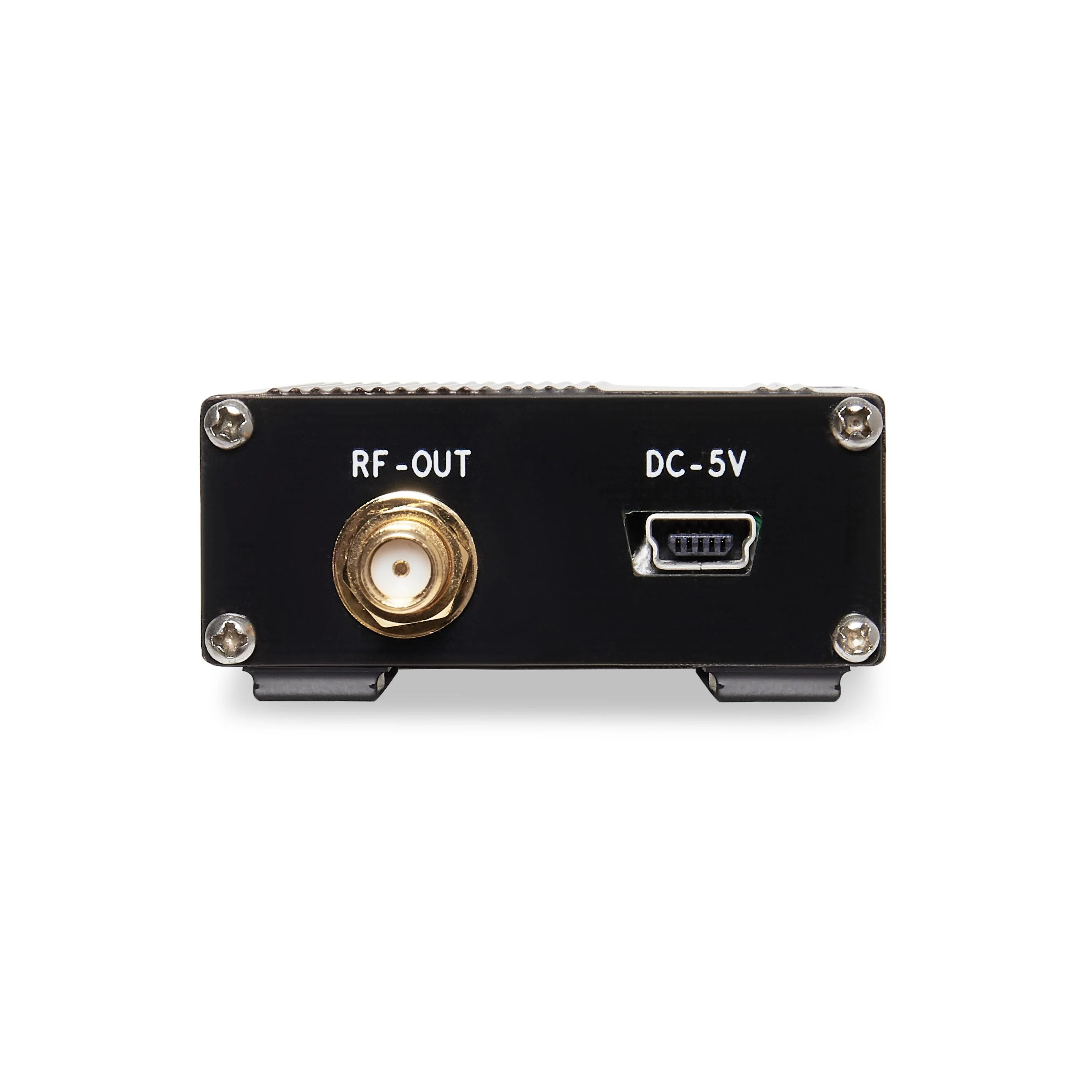

Выход: 50 Ом, SMA
Номинальное напряжение питания: 4,5 – 5 В, тип. 110 мА, разъем Mini-USB-B
Максимальное напряжение питания: 5,5 В
Максимальная входная мощность: +10 дБм
Точка компрессии на выходе 1 дБ при 2 ГГц: +20 дБм
Точка пересечения выходного сигнала 3-го порядка при 2 ГГц, Pin = 0 дБм/тон, Δf = 10 МГц: +35 дБм
Обратная изоляция S12, 0,1 …6 ГГц: 23 дБ
Коэффициент шума при 2 ГГц: 4,5 … 5 дБ

Прирост:

1 МГц	10 МГц	100 МГц	500 МГц	1 ГГц	2 ГГц	3 ГГц	4,5 ГГц	6 ГГц
14,8 дБ	20,2 дБ	20,2 дБ	20 дБ	19,8 дБ	19 дБ	17,6 дБ	17,4 дБ	15,4 дБ

TBWA2/40dB

Вход: 50 Ом, SMA
Выход: 50 Ом, SMA
Номинальное напряжение питания: 4,5 – 5 В, тип. 210 мА, разъем Mini-USB-B
Максимальное напряжение питания: 5,5 В
Максимальная входная мощность: -10
дБм Точка компрессии на выходе 1 дБ при 2 ГГц: +20 дБм
Обратная изоляция S12, 0,1 …6 ГГц: 40 дБ
Коэффициент шума при 2 ГГц: 5 дБ

Прирост:

1 МГц	10 МГц	100 МГц	500 МГц	1 ГГц	2 ГГц	3 ГГц	4,5 ГГц	6 ГГц
30 дБ	40,2 дБ	40,2 дБ	40 дБ	39,5 дБ	37,6 дБ	36,4 дБ	34,6 дБ	34,7 дБ
