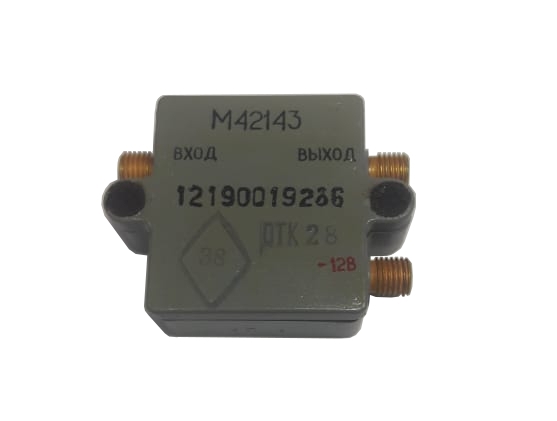

М42143 Малошумящий широкополосный транзисторный усилитель

Усилитель 1-2 ГГц, Ку > 25 дБ, неравномерность Ку < 2,0 дБ, КСВН < 2,5, Кш < 2,5 дБ, питание U -12 В, P 1,4 Вт.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Усилитель 1-2 ГГц, Ку > 25 дБ, неравномерность Ку < 2,0 дБ, КСВН < 2,5, Кш < 2,5 дБ, питание U -12 В, P 1,4 Вт.

Параметры	Модель
Параметры	М42143	М42143-1
Диапазон рабочих частот, ГГц	1÷2	1÷2
Коэффициент усиления, дБ	не менее 25	не менее 30
Неравномерность коэффициента усиления, дБ	не более 2,0	не более 2,0
Коэффициент шума (при 25°С), дБ	2,5	3,0
Верхняя граница линейности амплитудной характеристики по выходу, мВт	0,1	10
КСВН вх./вых.	не более 2,5	не более 2,5
Напряжение питания, В	-12	-12
Потребляемая мощность, Вт	0,6	1,4
Габариты, мм	54х35х15,5	66х35х15,5
Масса, г	60	65
Диапазон рабочих температур, °С	-60...+70	-60...+70

Устойчивы к механическим и климатическим воздействиям.
фото M42143-1

Корпуса герметичные. Вход и выход СВЧ сигнала коаксиальная (розетка), 3,5/1,52.
Предусматривают использование усилителя в виде микрополосковой платы для встраивания в высокочастотные блоки, выполняемые по гибридно-интегральной технологии.
