МШУ-20/2 Малошумящий СВЧ усилитель

Исполнение усилителя МШУ20/2 позволяет использовать его как отдельно, так и в составе сложных систем. Коаксиальный тракт усилителя - 3,5/1,52 мм. Схема усилителя имеет три усилительных каскада, каждый каскад обеспечивает около 12 дБ усиления, и частотно зависимый аттенюатор, обеспечивающий ВЧ коррекцию. Смещение и питание первого каскада выставлено для обеспечения минимального коэффициента шума. Вход и выход усилителя развязаны по постоянному току. По питанию усилителя обеспечена двойная фильтрация и дополнительная стабилизация напряжений питания и смещения. Суммарная развязка по питанию составляет ≥ 120 дБ. Напряжение питания: +10 В (220 мА), -5 В (80 мА).

Технические характеристики

Наименование параметра	10 МГц...20 ГГц
	10 МГц - 2 ГГц	2 ГГц - 6 ГГц	6 ГГц - 14 ГГц	14 ГГц - 20 ГГц
Усиление	≥ 30 дБ	≥ 29 дБ	≥ 31 дБ	≥ 34 дБ
Возвратные потери (S11)	≤ -13 дБ
Возвратные потери (S22)	≤ -15 дБ
Коэффициент шума	4,0 дБ	3,0 дБ	2,5 дБ
Компрессия на 1 дБ по входу	17 дБм		16 дБм	15 дБм

Особенности:

-сверхширокий диапазон рабочих частот;

-малые габариты;
-низкий коэффициент шума;
-малое потребление;
-удобство применения в составе КИА.

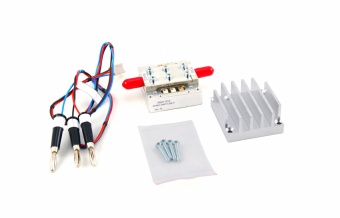

Фото СВЧ усилителей
МШУ50/1 и МШУ20/2

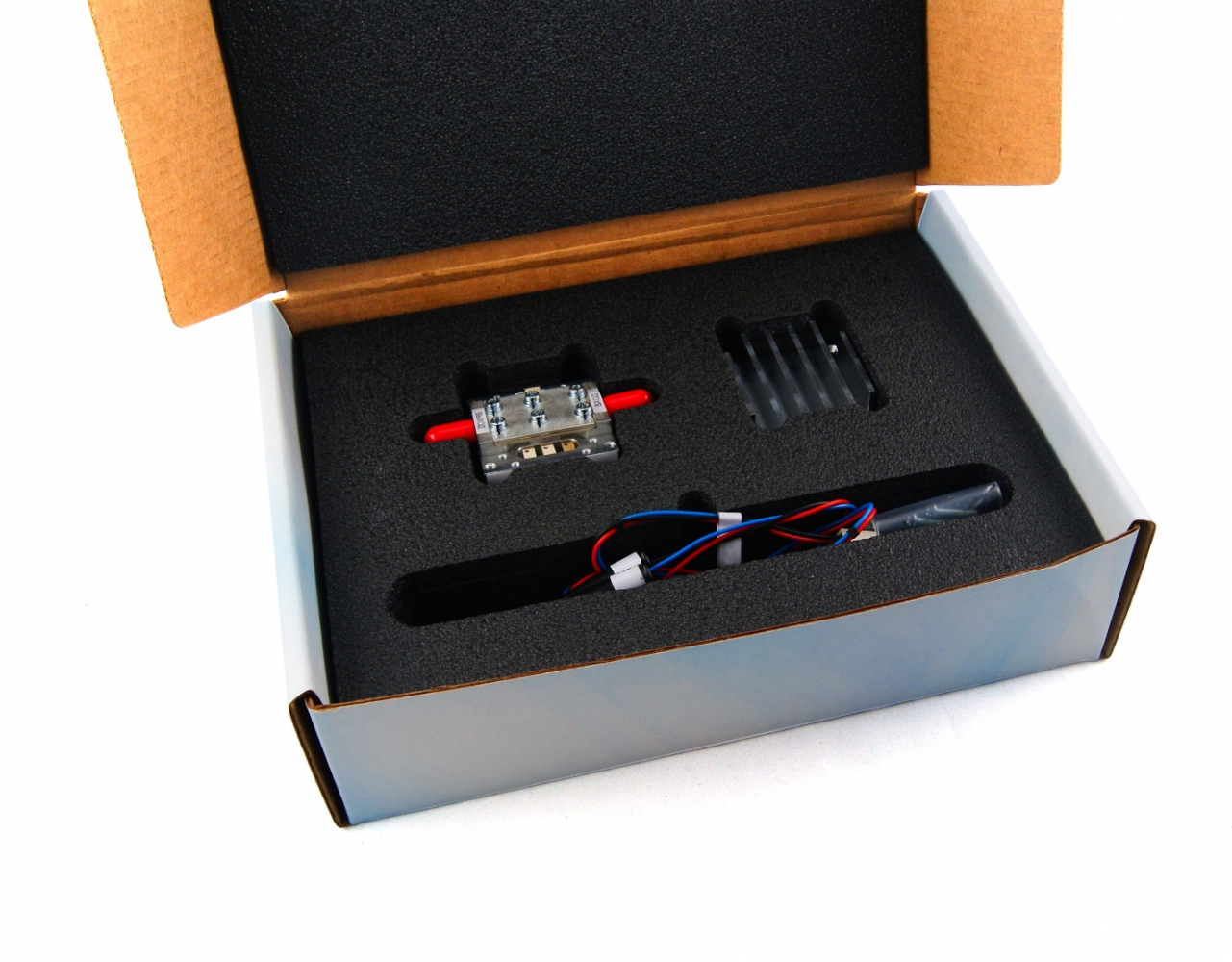

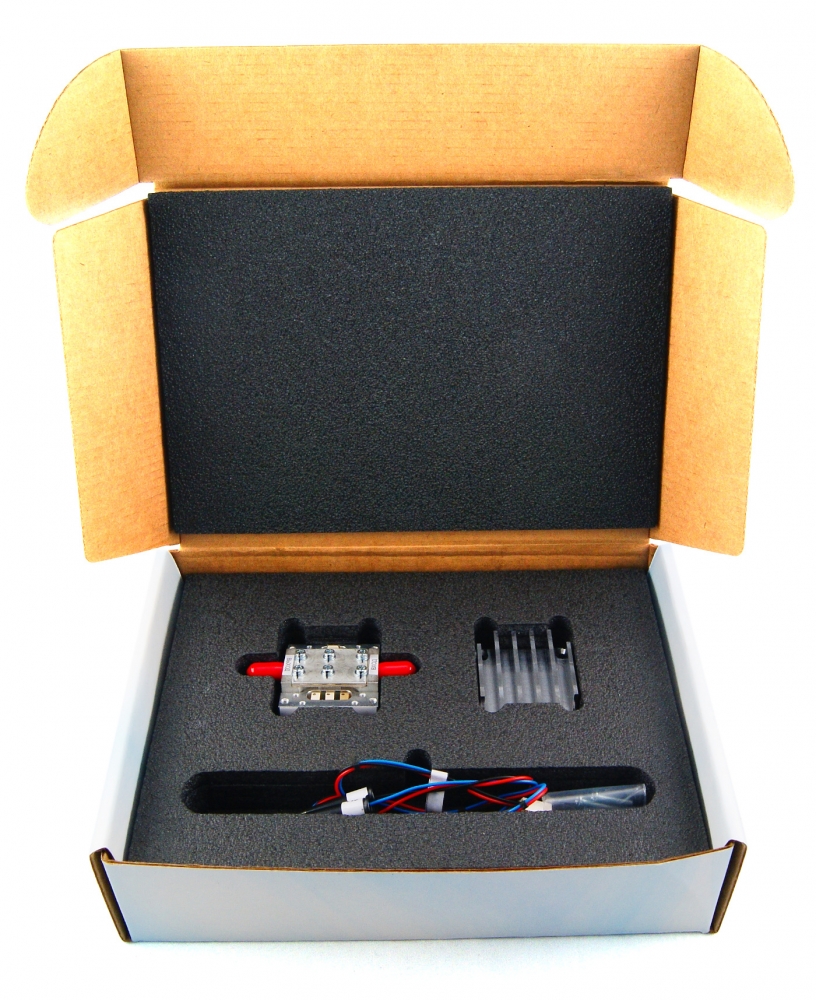

Комплектация:

Фото	Название	Количество
	Усилитель МШУ-20/2 ЖНКЮ.434815.226-01	1
	Формуляр ЖНКЮ.434815.226ФО	1
	Упаковка	1
