МШУ-50/1 Малошумящий СВЧ усилитель

Исполнение усилителя МШУ50/1 позволяет использовать его как отдельно, так и в составе сложных систем. Корпус усилителя выполнен в виде радиатора, обеспечивая хороший отвод тепла. Коаксиальный тракт усилителя - 1,85/0,8 мм. Схема усилителя имеет два усилительных каскада, каждый каскад обеспечивает около 15 дБ усиления. Смещение и питание первого каскада выставлено для обеспечения минимального коэффициента шума. Вход и выход усилителя развязаны по постоянному току. По питанию усилителя обеспечена двойная фильтрация и дополнительная стабилизация напряжений питания и смещения. Суммарная развязка по питанию составляет ≥ 140 дБ. Напряжение питания: +10 В (400 мА), -5 В (80 мА). Есть возможность заводить питание на каждый каскад отдельно.

Технические характеристики

Наименование параметра	100 кГц...50 ГГц
	100 кГц - 6 ГГц	6 ГГц - 12 ГГц	12 ГГц - 30 ГГц	30 ГГц - 50 ГГц
Усиление	≥ 30 дБ	≥ 28 дБ		≥ 32 дБ
Возвратные потери (S11)	≤ -20 дБ		≤ -10 дБ	≤ -7 дБ
Возвратные потери (S22)	≤ -20 дБ		≤ -10 дБ	≤ -7 дБ
Коэффициент шума	4,0 дБ	3,0 дБ	3,5 дБ	4,5 дБ
Компрессия на 1 дБ по входу	-20 дБм

Особенности:

-сверхширокий диапазон рабочих частот;

-малые габариты;
-низкий коэффициент шума;
-малое потребление;
-удобство применения в составе КИА.

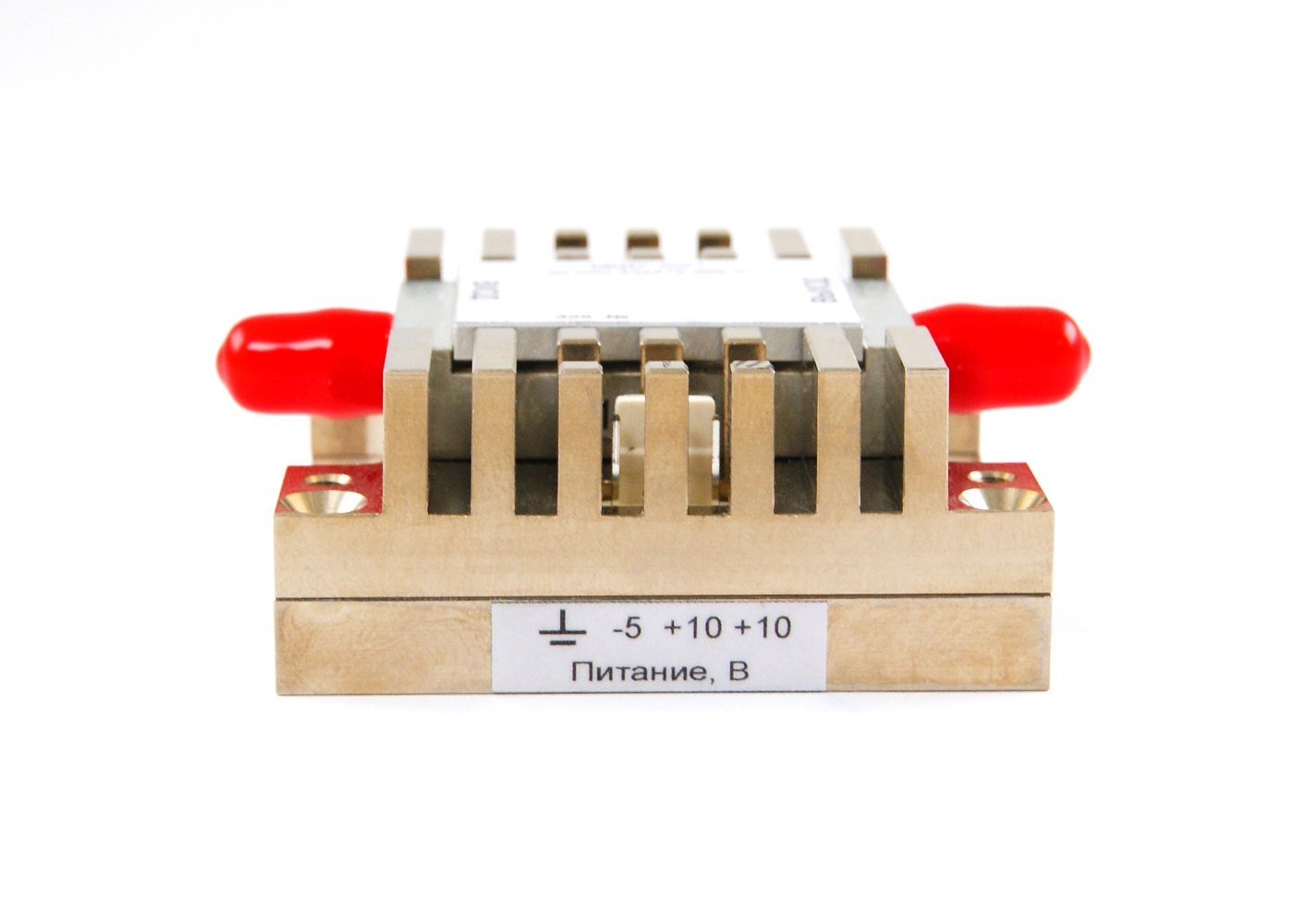

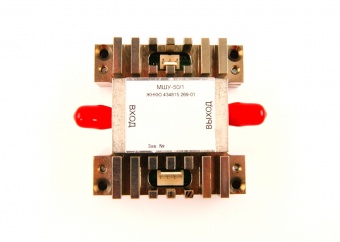

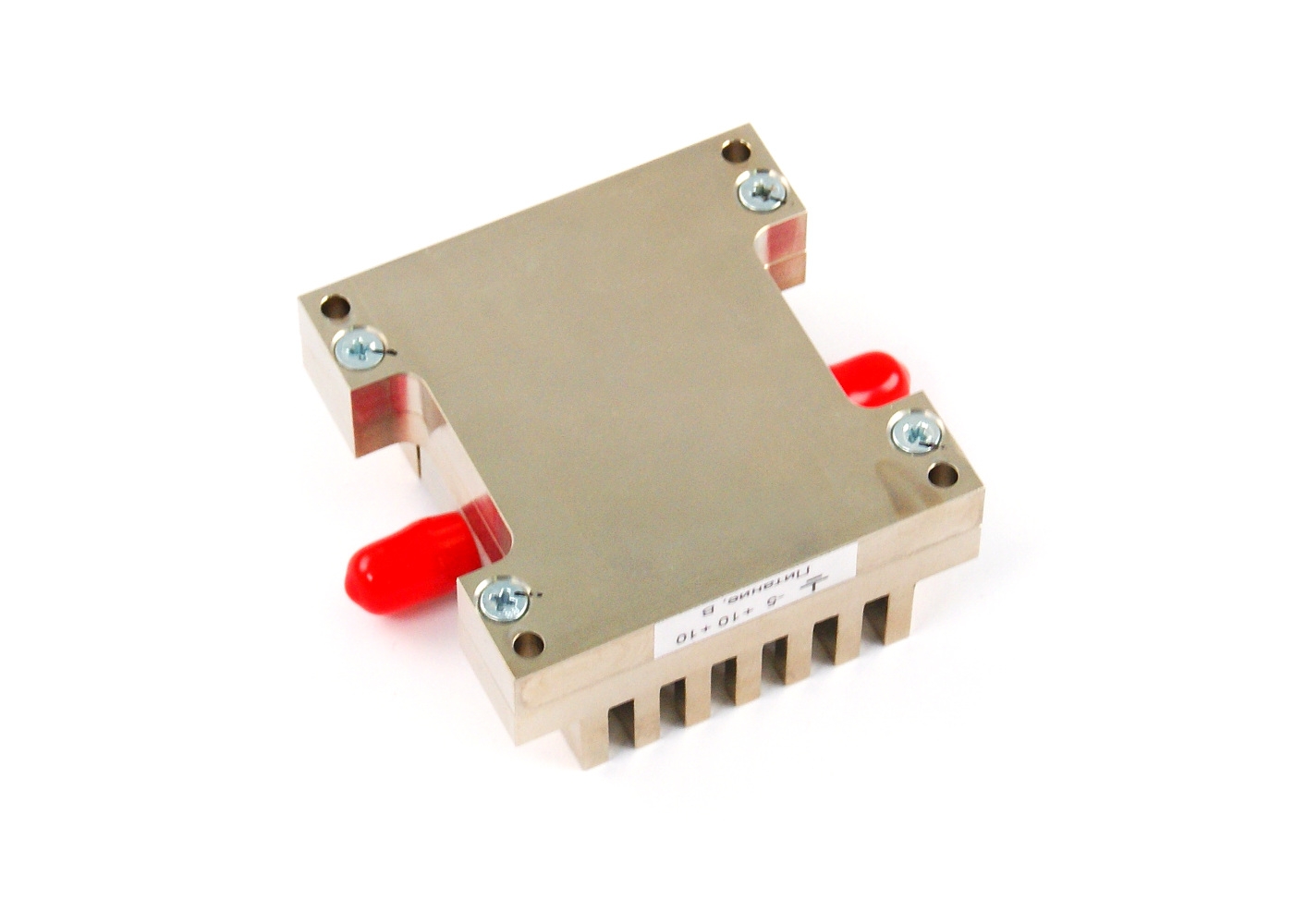

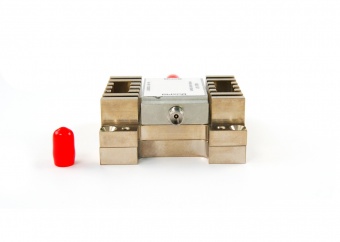

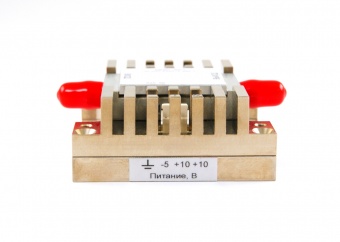

Фото СВЧ усилителей

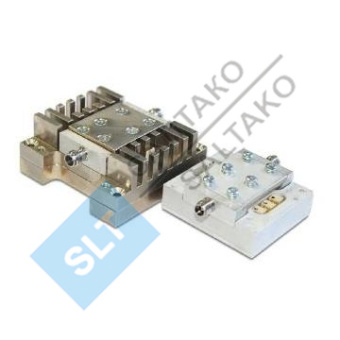

МШУ50/1 и МШУ20/2

	Тип упаковки	картон
	Масса брутто	0,5 кг
	Габариты упаковки (Д×Ш×В)	24×17×7 см

Комплектация:

Фото	Название	Количество

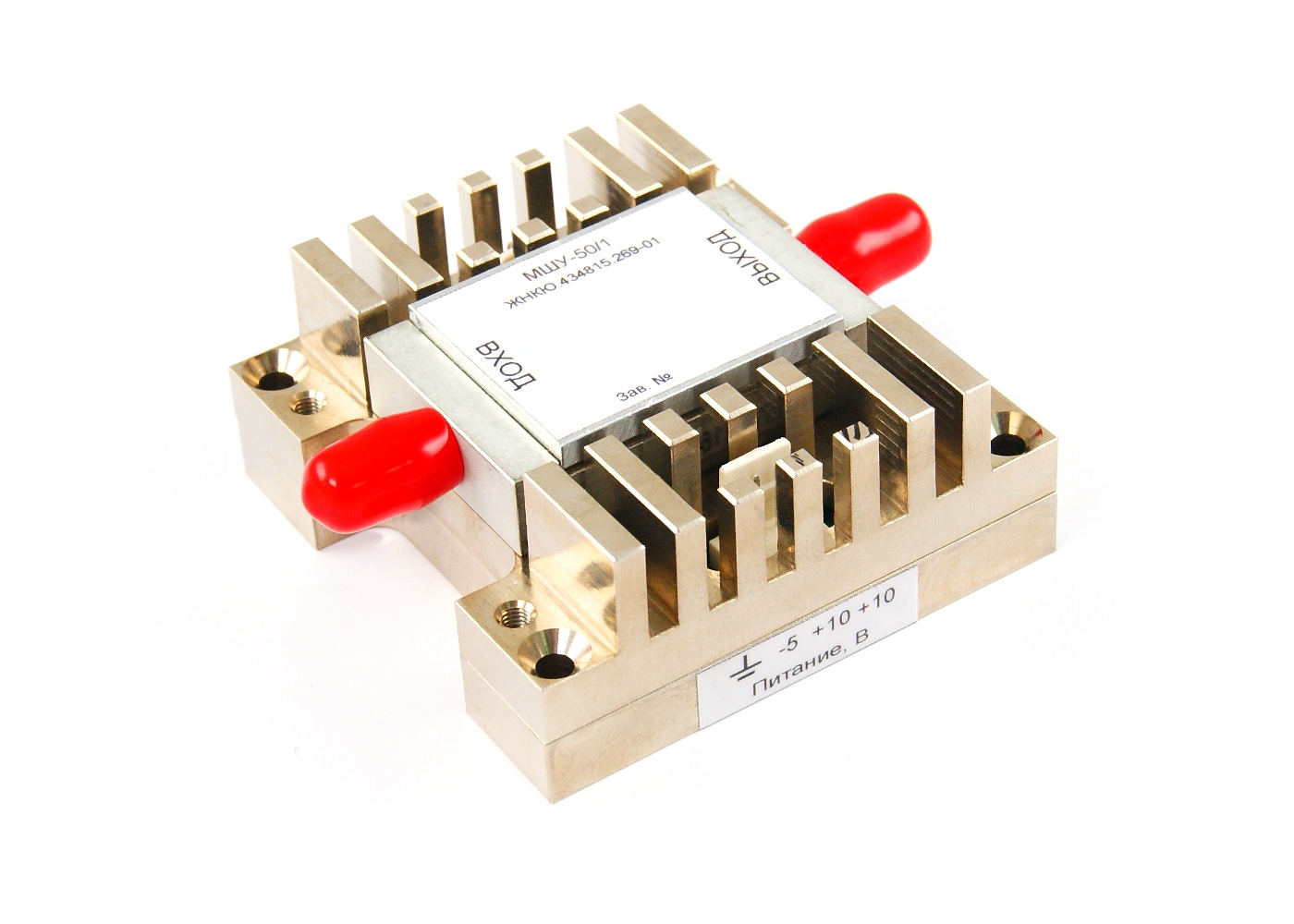

	Усилитель МШУ-50/1 ЖНКЮ.434815.269-01	1

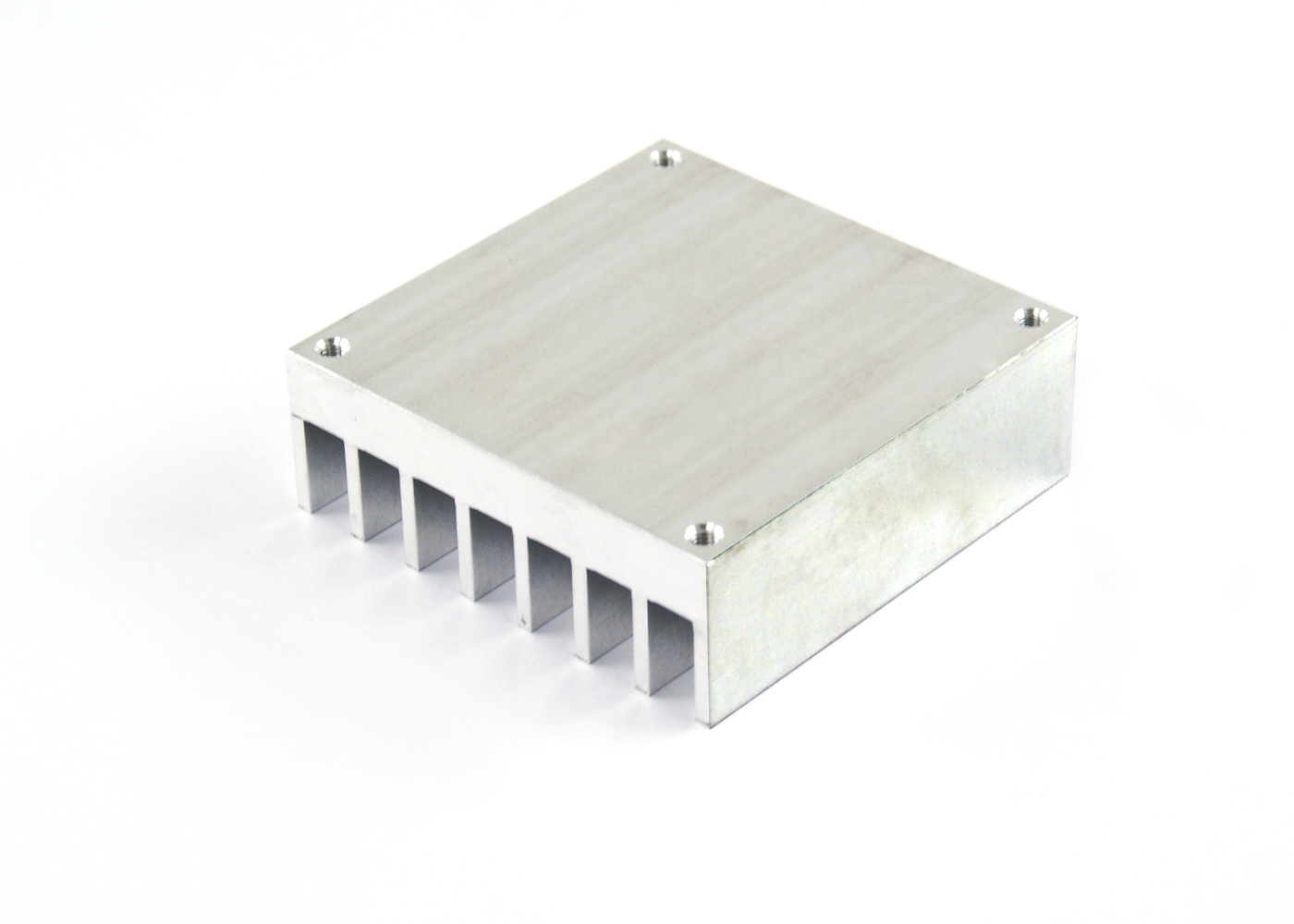

	Радиатор ЖНКЮ.752694.038	1

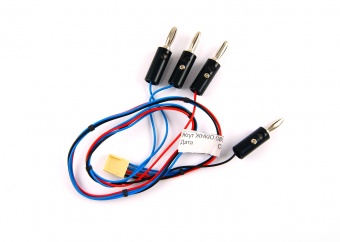

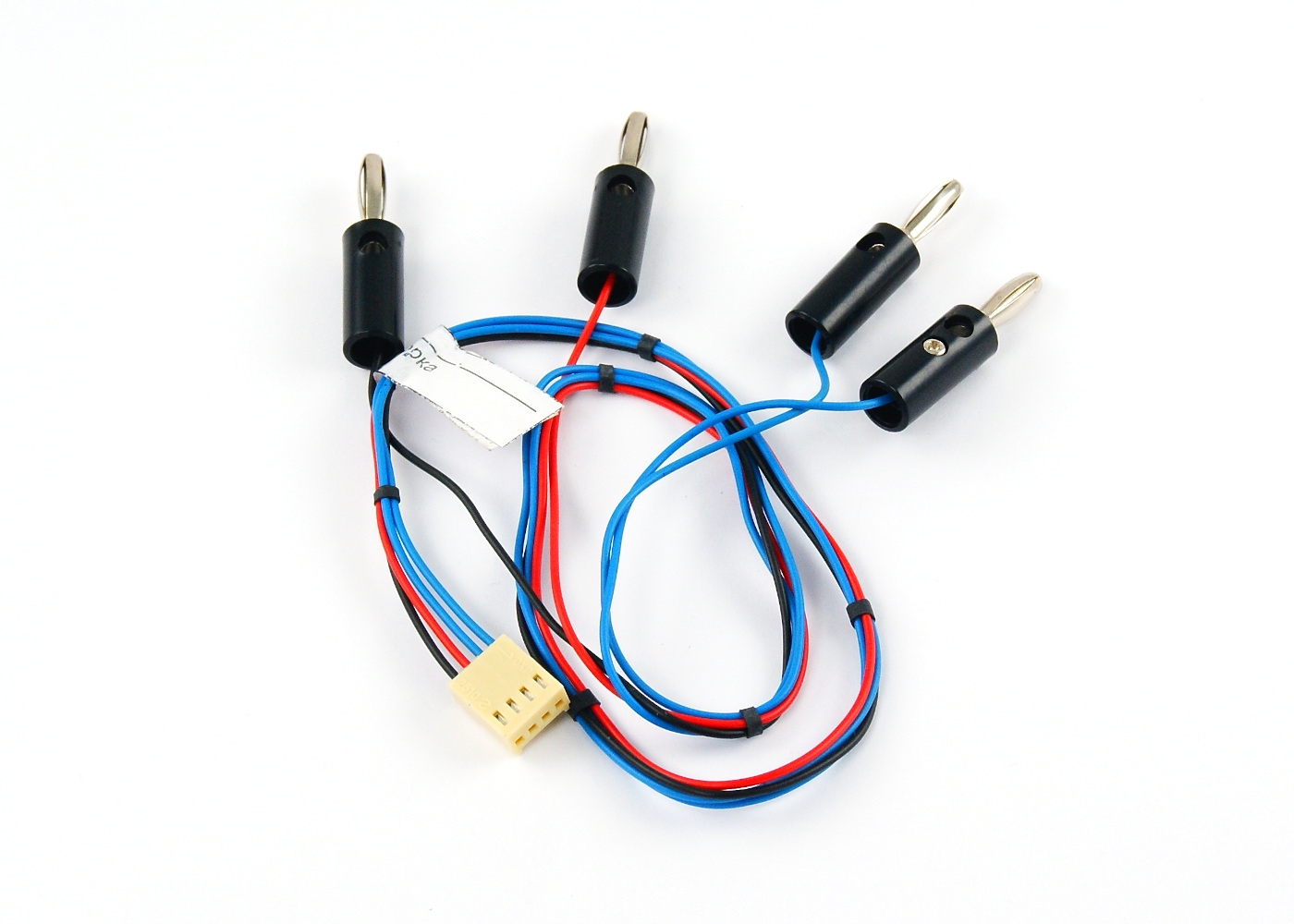

	Жгут ЖНКЮ.685621.272	1

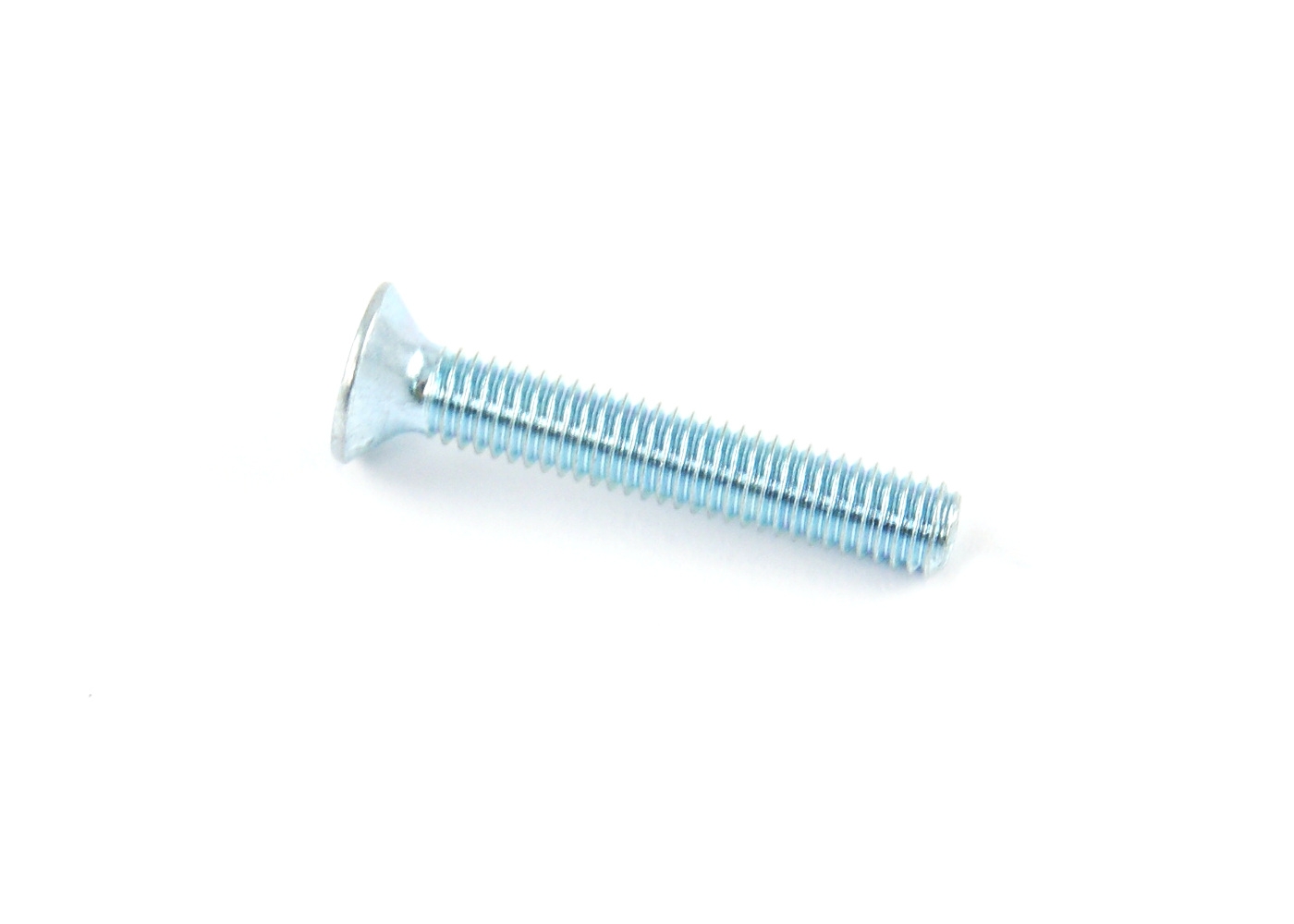

	Винт M3x18 DIN 965 H	4
	Формуляр ЖНКЮ.434815.269ФО	1

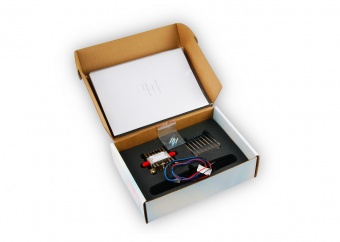

	Упаковка	1
