Усилитель измерительный АС180260-239

МШУ предназначен для усиления радиосигналов СВЧ диапазона в широкой полосе частот. МШУ собран на СВЧ микросхемах, размещенных в герметичном металлическом корпусе. Входной и выходной СВЧ разъемы типа SMA 142-1701-571/ K 145-0701-611 Напряжение питания подаётся на изолированный вывод или разъем РС4.

Графики коэффициента усиления малошумящих усилителей серии АС:

Графики коэффициента шума малошумящих усилителей серии АC:

Комплектность:

• Усилитель АС010180-021 – 1 шт.;
• Паспорт – 1 шт.;

Технические характеристики:

Серийно выпускаемые усилители
Обозначение	Краткие технические характеристики
	f, ГГц	Ку, дБ	Кш, дБ	Рвых, мВт	Тип разъема, (вход)	Тип разъема, (выход)	Подключение питания	Uр
АС010180-021	1-18	≤25	≥4	15	SMA	SMA	разъем РС4	+5V
АС180260-074	18-26	≤30	≥4	5	K	K	разъем РС4	+5V
АС260400-021	26-40	≤30	≥5	10	K	K	разъем РС4	+5V
Усилители малой мощности выпускаемые под заказ
Обозначение	Краткие технические характеристики
	f, ГГц	Ку, дБ	Кш, дБ	Рвых, мВт	Тип разъема, (вход)	Тип разъема, (выход)	Подключение питания	Uр
АС001030	0,1-3	≤25	≥3	20	SMA	SMA	РС4/вывод	+5V, +12V
АС010080	1-8	≤20	≥4	12	SMA	SMA	РС4/вывод	+5V, +12V
АС080180	8-18	≤30	≥4	50	SMA	SMA	РС4/вывод	+5V, +12V
АС180260	18-26	≤27	≥4	10	SMA	SMA	РС4/вывод	+5V, +12V
АС180400	18-40	≤27	≥6	25	K	K	РС4/вывод	+5V, +12V
АС260400	26-40	≤30	≥5	5	K	K	РС4/вывод	+5V, +12V
Усилители средней мощности выпускаемые под заказ
Обозначение	Краткие технические характеристики
	f, ГГц	Ку, дБ	Кш, дБ	Рвых, мВт	Тип разъема, (вход)	Тип разъема, (выход)	Подключение питания	Uр
АD010260	1-26	≤25	≥5	80	SMA	SMA	РС4/вывод	+12V
АD180260	18-26	≤25	≥4	80	K	K	РС4/вывод	+12V
АD260400	26-40	≤25	≥5	80	K	K	РС4/вывод	+12V

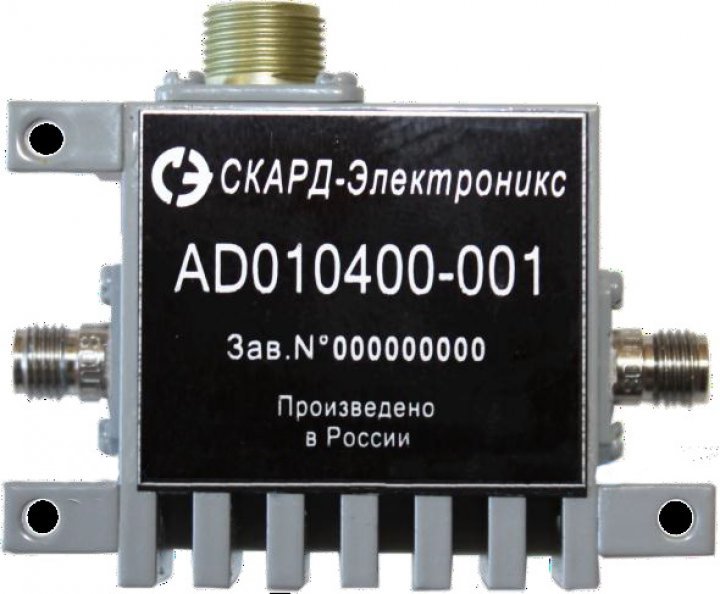

АD010400	1-40	≤25	≥9	80	K	K	РС4/вывод	+12V
Общие технические характеристики
Минимальная наработка						5000 часов
Условия эксплуатации
Температура						-40...+50 °C
Относительная влажность воздуха при 25°C						≤98 %
Атмосферное давление						630 - 795 мм.рт.ст.
