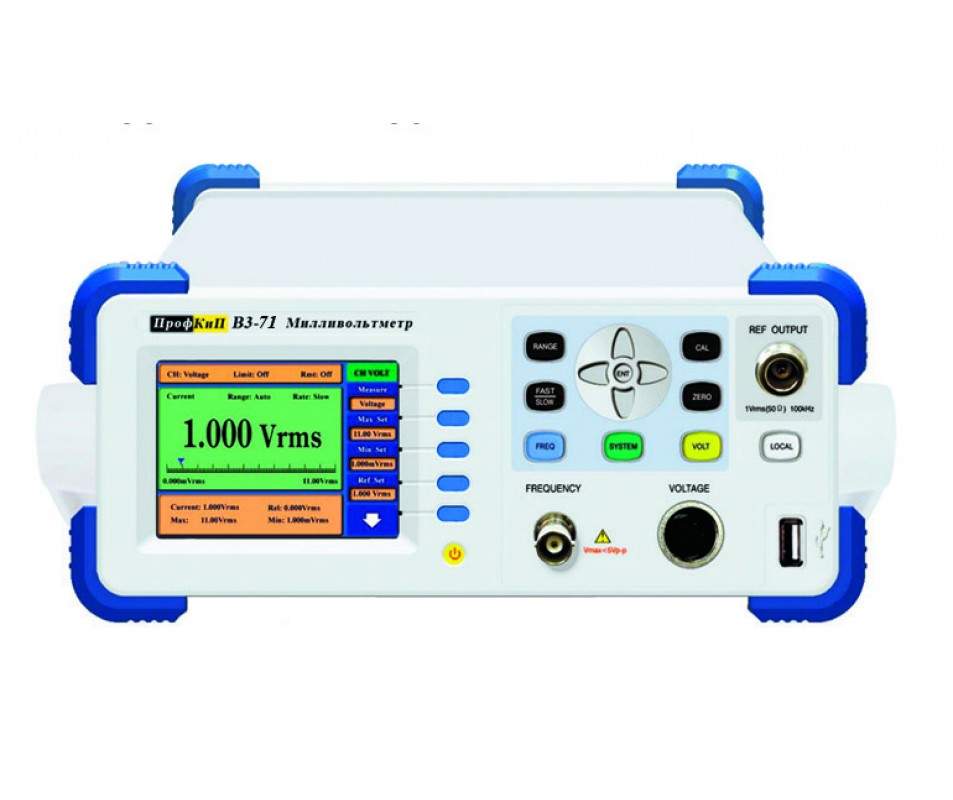

ПрофКиП В3-71 - Милливольметр

Милливольтметры ПрофКиП В3-71 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

• Диапазон частот от 10 кГц до 1,1 ГГц
• Диапазон измерений: напряжение 4 мВ…10 В скз
• Ручной или автоматический выбор предела измерений
• Высокое разрешение
• Цветной графический ЖК-индикатор с линейной шкалой
• Опционально: частотомер до 3 ГГц
• Компактный эргономичный дизайн
• Высокая надежность (наработка на отказ > 20000 часов)

Наименование характеристики	Значение
Частотный диапазон	10 кГц…1,1 ГГц
Диапазон измеряемых напряжений (относительного уровня мощности)*1	4 мВ…10 В*2 (-35…+35dBm)

Основная погрешность измерения напряжения (В, мВ)

В диапазоне частот 100 кГц…100 МГц	(0,02Ux+0,005Uп)
В диапазоне частот 10 кГц…99,9 кГц	(0,03Ux+0,005Uп)
В диапазоне частот 101…200 Мгц	(0,03Ux+0,005Uп)
В диапазоне частот 201…600 МГц	(0,05Ux+0,006Uп)
В диапазоне частот 601…1100 МГц	(0,08Ux+0,008Uп)

Характеристики встроенного калибратора

Частота (кГц)	95…105
Выходное напряжение на нагрузке	1±0,01
50 Ом (В)

Опция встроенного частотомера

Диапазон измеряемых частот	10 кГц…3 ГГц
Чувствительность	50 мВ – в диапазоне частот до 100 Мгц 70 мВ (-10 dBm) – в диапазоне частот свыше 100 МГц
Погрешность измерения частоты	5*10-6f ± 1 ед счёта
Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц	220±22 50/60
Потребляемая мощность, Вт, не более	35
Габаритные размеры (ширина×высота×глубина), мм	230×105×360
Масса, кг, не более	3,5
Условия эксплуатации – температура окружающей среды, ºС – относительная влажность, %, – атмосферное давление, кПа	от +15 до +25 от 60 до 95 от 84 до 107

Комплект поставки:

Наименование	Количество
Милливольтметр	1 шт.
Кабель питания	1 шт.
ВЧ пробник	1 шт.
ВЧ тройник с согласованной нагрузкой 50 Ом	1 шт.
Вставка плавкая	2 шт
Руководство по эксплуатации	1 экз.
