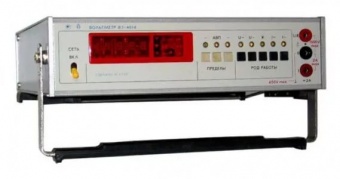

Вольтметр В7-40/4 универсальный цифровой

 Вольтметр В7-40/4 универсальный цифровой (В740/4, В-7-40/4, В 7 40/4, b7-40/4, В-740/4, В 740/4, b740/4, b-7-40/4, b 7 40/4, b-740/4, b 740/4)
    Вольтметр В7-40/4 универсальный цифровой предназначен для измерения постоянного и переменного напряжений, силы постоянного и переменного токов и электрического сопротивления, а также для связи с цифропечатающим устройством (ЦПУ) и дистанционным управлением (ДУ). Применяются для обеспечения измерений при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускают использование их как автономно так и в составе информационно-измерительных систем.
    В7-40/4 может применяться в стационарных и подвижных объектах, не работающих на ходу.

    Технические характеристики приборов вольтметры В7-40/4 универсальные цифровые:

    Вольтметр предназначен для работы от сети переменного напряжения 220В±22В, частотой 50Гц±0,5Гц с содержанием гармоник до 5% и напряжения 220В±11В, частотой 400Гц±10Гц с содержанием гармоник до 5%;
    Температура окружающего воздуха - от -30ºС до +50ºС;
    Относительная влажность воздуха 98% при температуре 25ºС;
    Вольтметр В7-40/4 обеспечивает измерение постоянного напряжения положительной и отрицательной полярностей значением - от 0,01мВ до 1000В и имеет пределы измерений 200мВ; 2В; 20В; 200В; 2000В;
    Пределы допускаемых значений основной погрешности вольтметра при измерении постоянного напряжения:
    - ±[0,05+0,02(Uк/U-1)]% на пределах 200мВ; 2В ;
    - ±[0,1+0,02(Uк/U-1)]% на пределах 20В; 200В; 2000В,
    где Uк - конечное значение установленного предела измерений; U - значение измеряемого напряжения на входе;
    В7-40/4 выдерживает на всех пределах измерений, кроме пределов 200В и 2000В в течение 1 минуты напряжение, равное конечному значению ближайшего большего предела измерений. Вольтметр выдерживает в течение 1 минуты на пределе 200В напряжение 1000В , на пределе 2000В - напряжение 1200В;
    Входное сопротивление вольтметра при измерении постоянного напряжения равно 10 МОм±0,1 МОм на всех пределах измерений;
    Входное сопротивление высоковольтного делителя напряжения ДНВ равно 500 МОм±25 МОм;
    Вольтметр В7-40/4 с высоковольтным делителем напряжения ДНВ обеспечивает измерение постоянного напряжения от 1кВ до 30кВ , при этом показания вольтметра соответствуют:
    - 0,001Uднв - при измерении постоянного напряжения вольтметром с высоковольтным делителем напряжения ДНВ;
    - 0,0005Uднв - при измерении постоянного напряжения вольтметром с высоковольтным делителем напряжения ДНВ и шунтом "К2";
    - 0,0002Uднв - при измерении постоянного напряжения вольтметром с высоковольтным делителем напряжения ДНВ и шунтом "К3";
    где Uднв - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ;
    Пределы допускаемых значений основной погрешности при измерении постоянного напряжения:
    - вольтметра с высоковольтным делителем напряжения ДНВ
     ±[0,4+0,04(Uк/U-1)]%
     - вольтметра с высоковольтная делителем напряжения ДНВ и шунтом "К2"
     ±[0,4+0,04(Uк/Uш1-1)]%
     вольтметра с высоковольтным делителем напряжения ДНВ и шунтом "КЗ"
     ±[0,4+0,04(Uк/Uш2-1)]%
     где Uк - конечное значение установленного предела измерений вольтметра В7-40/4 (200мВ,2мВ; 20мВ; 200В );
     U = 0,001Uднв;
     Uш1 = 0,0005Uднв;
     Uш2 = 0,0002Uднв;
    где Uднв - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДЕВ;
    При измерении постоянного напряжения коэффициент подавления помехи нормального вида вольтметра на частоте помех 50Гц, 400Гц - не менее 40дБ;
    При измерении постоянного напряжения коэффициент подавления помехи общего вида постоянного напряжения вольтметра В7-40/4 - не менее 90дБ при сопротивлении небаланса 1 кОм;
    Вольтметр обеспечивает измерение среднего квадратического значения переменного напряжения произвольной формы от 2мВ до 200В в диапазоне частот от 20Гц до 100кГц, свыше 200В до 500В в диапазоне частот от 20Гц до 5кГц и имеет пределы измерений: 200мВ; 2В; 20В; 200В; 2000В. Коэффициент амплитуды измеряемого напряжения Ка≤3, при этом максимальное  значение напряжения на входе вольтметра допускается не более 1000В;
    Пределы допускаемых значений основной погрешности В7-40/4 при измерении переменного напряжения произвольной формы при значениях измеряемого напряжения от 0,01Uк до Uк равны:
    - ±[1+0,1(Uк/U-1)]% в диапазоне частот 20Гц-40Гц;
    - ±[0,6+0,1(Uк/U-1)]% в диапазоне частот 40Гц-10кГц;
    - ±[1+0,1(Uк/U-1)]% в диапазоне частот 10кГц-20кГц;
    - ±[5+0,15(Uк/U-1)]%в диапазоне частот 20кГц-50кГц;
    - ±[10+0,4(Uк/U-1)]% в диапазоне частот 50кГц-100кГц;
    на пределах измерений 200мВ ; 2В; 20В; 200В;
    - ±[1+0,1(Uк/U-1)]%в диапазонах частот 20Гц-40Гц и 1кГц-5кГц;
    - ±[0,6+0,1(Uк/U-1)]% в диапазоне частот 40Гц-1кГц;
    на пределе измерений 2000В,
    где Uк - конечное значение установленного предела измерений; U- значение измеряемого напряжения на входе;
    Вольтметр В7-40/4 с делителем переменного напряжения ДПН обеспечивает измерение среднего квадратического значения переменного напряжения произвольной формы с   коэффициентом амплитуды Ка<3 от 500В до 1000В в диапазоне частот от 20Гц до 1кГц, при этом максимальное значение напряжения на входе делителя допускается не более 3000В4
    Показания вольтметра соответствуют 0,001Uдпн,
    где Uдпн - значение измеряемого напряжения на входе делителя переменного напряжения ДПН;
    Пределы допускаемых значений основной погрешности вольтметра В7-40/4 с делителем переменного напряжения ДПН при измерении среднего квадратического значения переменного напряжения произвольной формы:
    - ±[1+0,1(Uк/U-1)]% в диапазоне частот 20Гц-40Гц;
    - ±[1+0,1(Uк/U-1)]% в диапазоне частот 40Гц-1кГц,
    где Uк - конечное значение установленного предела измерений вольтметра; U = 0,001дпн;
    Входное сопротивление В7-40/4 при измерении переменного напряжения равно 1 МОм±0,1 МОм.
    Входная шунтирующая емкость не более 50пФ, погрешность измерения емкости не более ±5%;
    Вольтметр В7-40/4 совместно с ВЧ пробником обеспечивают измерение среднего квадратического значения напряжения синусоидальной формы в диапазоне частот 50кГц- 1000МГц. Диапазоны измеряемых напряжений вольтметра с ВЧ пробником:
    от 0,1В до 15В в диапазоне частот от 50кГц до 10МГц;
    от 0,1В до значения, определяемого формулой
    Umax = (1,5∙108)/ƒ,
    где ƒ- частота измеряемого напряжения в диапазоне частот от 10МГц до 50МГц от 0,1В до 3В в диапазоне частот 50МГц-1000МГц;
    Пределы допускаемых значений основной погрешности вольтметра В7-40/4 с ВЧ пробником при измерении среднего квадратического значения переменного напряжения синусоидальной формы:
    - ±[10+0,6(Uк/U-1)]% в диапазоне частот 50кГц-50МГц,
    где Uк - значение переменного напряжения, равное 15В; U - значение измеряемого напряжения на входе ВЧ пробника,В;
    - ±[10+3(Uк/U-1)]% в диапазоне частот 50МГц-300МГц;
    - ±[20+2(Uк/U-1)]% в диапазоне частот 300МГц-800МГц;
    - ±[30+2(Uк/U-1)]% в диапазоне частот 800МГц-1000МГц;
    где Uк - конечное значение переменного напряжения, измеряемого вольтметром с ВЧ пробником, равное 3В; U - значение измеряемого напряжения на входе ВЧ пробника;
    При измерении переменного напряжения вольтметром В7-40/4 с ВЧ пробником отсчет результатов измерения проводят на пределах измерений 200мВ; 1В; 2В; 20В в режиме измерения постоянного напряжения;
    Входное сопротивление ВЧ пробника на частоте 50кГц - не менее 150 кОм;
    Входная шунтирующая емкость не более 5пФ. Погрешность измерения входного сопротивления и входной емкости не более ±10%;
    Вольтметр В7-40/4 обеспечивает измерение силы постоянного тока от 0,01мкА до 2000мА (с шунтом "10А"-до 10А) и имеет пределы измерений: 200мкА; 2мА; 20мА; 200мА; 2000мА;
    Пределы допускаемых значений основной погрешности вольтметра при измерении силы постоянного тока:
    - ±[0,2+0,02(Iк/I-1)]% на всех пределах измерений,
    где Iк - конечное значение установленного предела измерений; I - значение силы измеряемого постоянного тока на входе;
    - ±[0,4+0,02(Iк/I-1)]%с шунтом «10А»,
    где Iк - конечное значение измеряемой вольтметром с шунтом силы постоянного тока равное 10А; I - значение силы измеряемого постоянного тока на входе, А;
    Вольтметр В7-40/4 обеспечивает измерение среднего квадратического значения силы переменного тока произвольной формы от 2мкA до 200мA в диапазоне частот 40Гц-20кГц, а также   свыше 200мА до 2000мА (с шунтом "10А"-до 10А) в диапазоне частот 40Гц-2кГц и имеет пределы измерений: 200мкА; 2мА; 20мА; 200мА; 2000мА;
    Пределы допускаемых значений основной погрешности при измерении среднего квадратического значения силы переменного тока произвольной формы при значениях измеряемого тока от 0,01Iк до Iк:
    - ±[1+0,1(Iк/I-1)]% в диапазоне частот 40Гц-10кГц;
    - ±[2+0,1(Iк/I-1)]% в диапазоне частот 10кГц-20кГц на пределах измерений 200мкА; 2мА; 20мА; 200мА;
    - ±[1+0,02(Iк/I-1)]% в диапазоне частот 40Гц-2кГц на пределе измерении 2000мА и с шунтом 10А,
    где Iк - конечное значение установленного предела измерении (для вольтметров с шунтом Iк = 10А); I - значение силы измеряемого переменного тока на входе;
    Вольтметр В7-40/4 обеспечивает измерение электрического сопротивления от 0,01 Омдо 20 МОм и имеет пределы измерений: 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм; 20 МОм;
    Пределы допускаемых значений основной погрешности вольтметра при измерении электрического сопротивления:
    - ±[0,15+0,05(Rк/R-1)]% на пределах 200 Ом; 2 кОм;20 кОм; 200 кОм; 2000 кОм;
    - ±[0,5+0,1(Rк/R-1)]% на пределе 20 МОм,
    где Rк - конечное значение установленного предела измерений; R - значение измеряемого электрического сопротивления на входе;
    Сила постоянного тока, протекающего через измеряемое сопротивление, равна значениям, указанным в табл.3;

    Таблица 3 Сила постоянного тока, протекающего через измеряемое сопротивление

Предел измерения сопротивления	Значение силы тока
200 Ом	1мА±0,05мА
2 кОм	1мА±0,05мА
20 кОм	1мкА±0,05мкА
200 кОм	1мкА±0,05мкА
2000 кОм	1мкА±0,05мкА
20 МОм	1нА±0,05нА

 Максимальное значение постоянного напряжения на измеряемом сопротивлении (напряжение на открытых гнездах) не более 10В. Погрешность измерения напряжения не более +5%;
    Вольтметр В7-40/4 с измерительным кабелем К1 измеряет постоянное напряжение от 0,01мВ до 40В и среднее квадратическое значение переменного напряжения произвольной формы с   коэффициентом амплитуды Ка≤З от 2мВ до 40В в диапазоне частот 20Гц- 100кГц;
    Вольтметр сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока напряжением 220В±22В, частотой 50Гц±0,5Гц с содержанием гармоник до 5% и напряжением 220В±11В, частотой 400Гц±10Гц с содержанием гармоник до 5%;
    Мощность, потребляемая В7-40/4 от сети питания при номинальном напряжении, не превышает 30В∙А. Погрешность измерения потребляемой мощности не более ±5%;
    Наработка на отказ не менее 8000 часов. Органы многократного управления и регулирования обеспечивают 30000 циклов переключений;
    Гамма-процентный ресурс вольтметра В7-40/4 - не менее 10000 часов при γ =90%;
    Гамма-процентный срок службы не менее 10 лет при γ =90%;
    Среднее время восстановления не более 10 часов;
    Вероятность отсутствия скрытых отказов не менее 0,95 за межповерочный интервал 12 месяцев при среднем коэффициенте использования 0,04;
    Габаритные размеры вольтметра - 304х80х320мм;
    Масса В7-40/4 - не более 5,5кг;
    Прибор В7-40/4 имеет встроенный счетчик времени наработки. Счетчик времени наработки регистрирует время наработки в диапазоне температур от -10ºС до +50°С.
