Электротехническая лаборатория МЭК-4

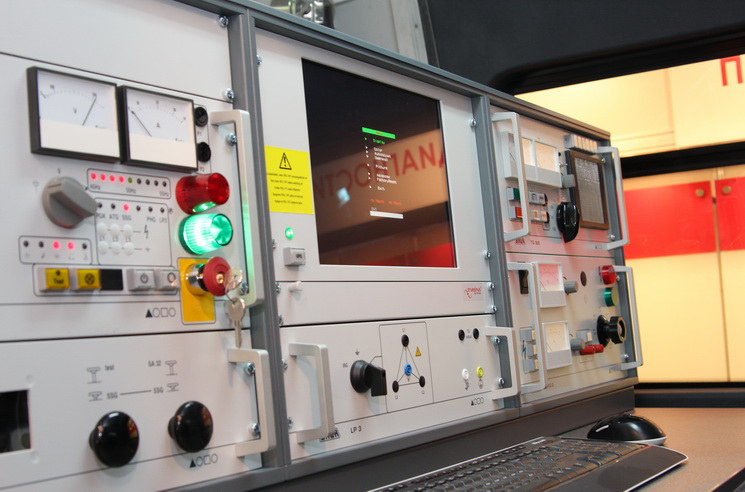

Электролаборатория МЭК-4 предназначена для проверки всех типов релейных защит и автоматики, контроля высоковольтных выключателей. Мобильные электротехнические комплексы серии МЭК-4 комплектуются стационарным и переносным электрооборудованием производства компаний Megger (Англия), НПП Динамика (Россия), Fluke (США) и др. Лаборатории подразделяются на несколько типов, в зависимости от комплекса задач, которые должен выполнять технический персонал.

Мобильные лаборатории на базе любого шасси. Лаборатории МЭК изготавливаем на базе автомобилей: Mercedes Benz, Sprinter, Volkswagen LT3S, Ford Transit, ГАЗ-27057, KAMA3-43118, KAMA3-43114, УРАЛ-4320, ГАЗ-33081.

Три типа электролабораторий МЭК-4

• МЭК-4A — Оценка состояния средств релейной защиты и противоаварийной автоматики, прогрузка автоматических выключателей током до 22 А;
• МЭК-4В — Контроль и оценка состояния высоковольных выключателей;
• МЭК-4C — Комплексная оценка состояния средств релейной защиты и противоаварийной автоматики, прогрузка автоматических выключателей током до 22 А, контроль и оценка состояния высоковольных выключателей.

Лаборатория МЭК-4 обеспечивает:

• Проведения испытаний и обработку результатов;
• Отображение на ПК информации о текущем состоянии системы с текстовыми пояснениями;
• Составление отчетов и протоколов испытаний;
• Печать результатов (протоколов) испытаний;
• Хранение данных об испытаниях и измерениях;
• Обмен информацией через USB-порт с периферийными устройствами.

Функции передвижной электролаборатории	Оборудование	МЭК-4А	МЭК-4В	МЭК-4С
Тестирование РЗиА
- Измерение параметров срабатывания и настройка электромеханических и ц - ифровых реле - Снятие векторных и круговых диаграмм защит направленного действия - Определение порядка чередования фаз сети - Прогрузка защит прямого действия первичным током до 22 кА - Измерение сопротивления изоляции и испытание цепей РЗиА - Построение кривой намагничивания трансформаторов тока - Измерение нагрузок вторичных цепей трансформаторов тока и напряжения - Проверка ВЧ аппаратуры каналов РЗ ,аппаратуры для приёма и передачи телекоманд РЗ и ПА, фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта	SVERKER, MRCT, ODEN AT, FREJA, SMRT, MIT, S1	■		■
Тестирование высоковольтных выключателей
- Измерение временных характеристик выключателей при различных уровнях напряжения на электромагнитах включения и отключения - Оценка наличия вакуума в камерах вакуумных выключателей - Измерение переходного сопротивления контактов выключателя - Измерение сопротивления и испытание изоляции вторичных цепей выключателей - Вибромониторинг процессов включения и отключения	EGIL, TM 1600/1800		■	■
Дополнительно
- Измерение параметров срабатывания устройств защитного отключения (УЗО) - Измерение сопротивления петли «фаза-ноль» и «фаза-фаза»и расчет тока КЗ - Измерение уровня напряжения и тока нагрузки в сетях до 1000 В

Основные возможности электролаборатории:

• Измерение параметров срабатывания и настройка электромеханических и цифровых реле;
• Снятие векторных и круговых диаграмм защит направленного действия;
• Определение порядка чередования фаз сети;
• Прогрузка защит прямого действия первичным током до 22 кА;
• Измерение сопротивления изоляции и испытание цепей РЗиА;
• Построение кривой намагничивания трансформаторов тока;
• Измерение нагрузок вторичных цепей трансформаторов тока и напряжения;
• Проверка ВЧ аппаратуры каналов РЗ, аппаратуры для приема и передачи телекоманд РЗ и ПА, фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта.
• измерение параметров срабатывания устройств защитного отключения (УЗО);
• измерение сопротивления петли «фаза-ноль» и «фаза-фаза"и расчет тока КЗ;
• измерение уровня напряжения и тока нагрузки в сетях до 1000 В
• измерение временных характеристик выключателей при различных уровнях напряжения на электромагнитах включения и отключения;
• оценка наличия вакуума в камерах вакуумных выключателей;
• измерение переходного сопротивления контактов выключателя;
• измерение сопротивления и испытание изоляции вторичных цепей выключателей;
• вибромониторинг процессов включения и отключения.
