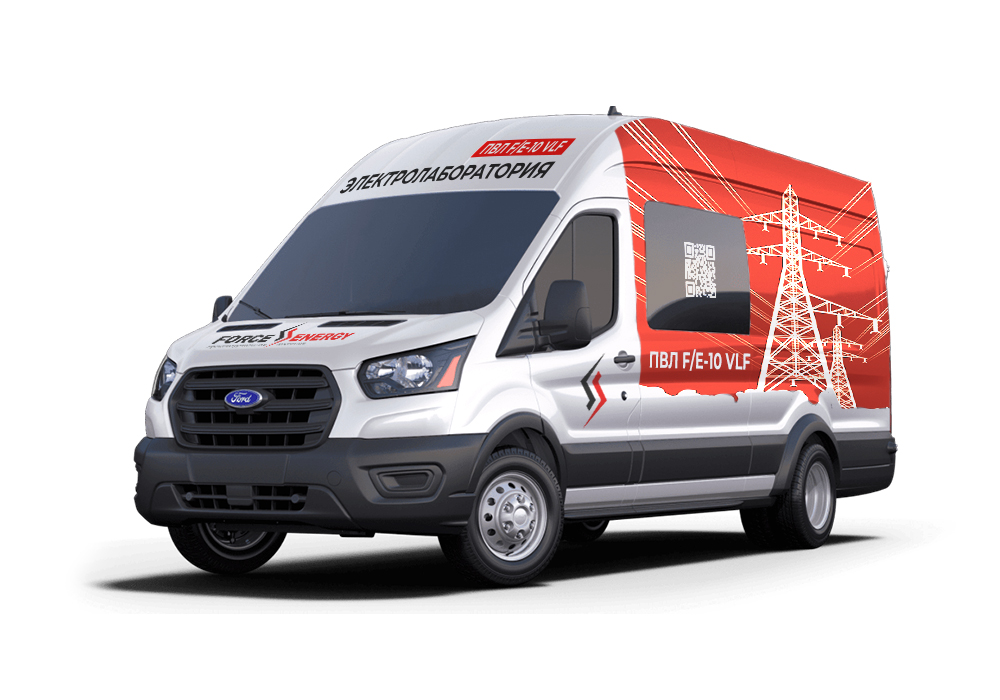

ПВЛ-10 — передвижная высоковольтная лаборатория

Назначение передвижной высоковольтной лаборатории ПВЛ-10:

Передвижные высоковольтные лаборатории ПВЛ-10 предназначены для проведения оборудования подстанций напряжением до 10 кВ, силовых электрических кабелей до 10 кВ и определения места повреждения кабелей с использованием оборудования предварительной и точной локализации.

Основное оборудование электролаборатории ПВЛ-10 позволяет производить:
- испытание оборудования ТП повышенным переменным напряжением до 50 кВ;
 - испытание изоляции кабельных линий повышенным выпрямленным напряжением до 70 кВ с контролем тока утечки;
- испытание кабелелей с изоляцией из сшитого полиэтилена напряжением СНЧ 0,1Гц до 36 кВ;
- прожиг поврежденной изоляции кабельных линий;
- определение расстояния до места повреждения кабеля методами: импульсной рефектометрии, импульсно-дуговым, волновым (колебательный разряд);
 - точное определение места повреждения акустическим методом;
- точное определение места повреждения индукционным методом и трассировку кабельной линии.

Функции основного оборудования ПВЛ-10:

- испытание изоляции кабельных линий повышенным выпрямленным напряжением;
- испытание изоляции объектов ТП повышенным переменным напряжением;
- определение расстояния до места повреждения кабеля импульсно-дуговым методом (беспрожиговый метод);
- прожиг поврежденной изоляции кабельных линий;
- точное определение места повреждения кабеля акустическим методом;
- точное определение места повреждения кабеля индукционным методом, трассировка кабельных линий.

Функции дополнительного оборудования (поставляется по дополнительному заказу):

- испытание кабеля с изоляцией из сшитого полиэтилена повышенным напряжением СНЧ 0,1Гц.

Состав и характеристики ПВЛ-10:

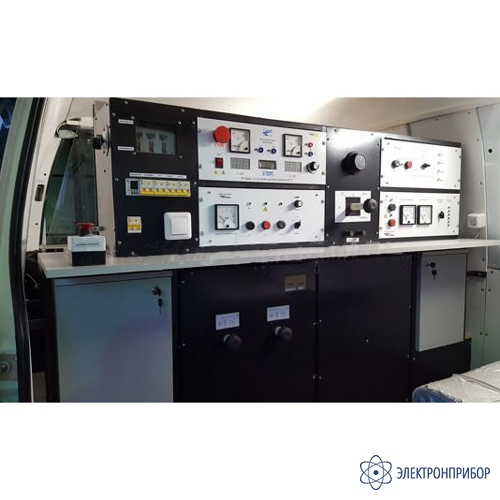

Пульт управления электролабораторией СП-10:

Система управления электролабораторией смонтирована в горизонтально ориентированной приборной стойке оригинальной конструкции, предназначенной для размещения 19-ти дюймовых приборных корпусов следующих блоков: блок сетевой и контроля безопасности, блок управления аппаратом высоковольтных испытаний, блок управления прожигом, блок управления акустикой, а также клеммы для подключения "внешних" приборов и высоковольтный переключатель.

Блок высоковольтных испытаний на базе аппарата АИСТ-50/70:

Испытательное выпрямленное напряжение: 0…70 кВ с контролем тока утечки;
Максимальный ток на выпрямленном напряжении: 25 мА;
Испытательное переменное напряжение: 0…50 кВ;
Максимальный ток на переменном напряжении: 50 мА;
Стрелочная и цифровая системы измерения;
Собственный замыкатель "мягкого разряда";
Внесен в Госреестр СИ РФ.

Блок прожига на базе установки УПВР-2040:

6 ступеней прожига с ручным электродистанционным переключением:
- ступень 1 DC: 20 кВ / 200 мА;
- ступень 2 DC: 10 кВ / 400 мА;
- ступень 3 DC: 3,5 кВ / 1,2 А;
- ступень 4 АC: 0,9 кВ / 3,5 А;
- ступень 5 АC: 0,3 кВ / 10 А;
- ступень 6 АC: 70 В / 65 А;
Встроенный замыкатель "мягкого разряда".

Блок акустики на базе генератора высоковольтного импульсного ГИ-2000/2:

Режим «АКУСТИКА»:
Напряжение импульса, 2 ступени: 0…10 кВ и 0...20 кВ.
Энергия импульса: до 2000 Дж на каждой ступени.
Переключение ступеней: ручной переключатель на силовом блоке.

Режим "ИДМ" (импульсно-дуговой метод, встроенный адаптер дуги):
Система позволяем определить расстояние до места повреждения кабеля при работе генератора высоковольтного импульсного ГИ-2000/2 с использованием рефлектометра Рейс-305, Рейс-405 и др.
Подключение режима ИДМ: ручной переключатель на силовом блоке.

Встроенный замыкатель "мягкого разряда".

Система безопасности и оповещения:

- автоматический заземлитель;
- проблесковый маяк;
- звуковая сигнализация;
- контроль потенциала на контуре лаборатории;
- штырь контрольного заземления;
- проблесковый маяк;
- звуковая сигнализация.

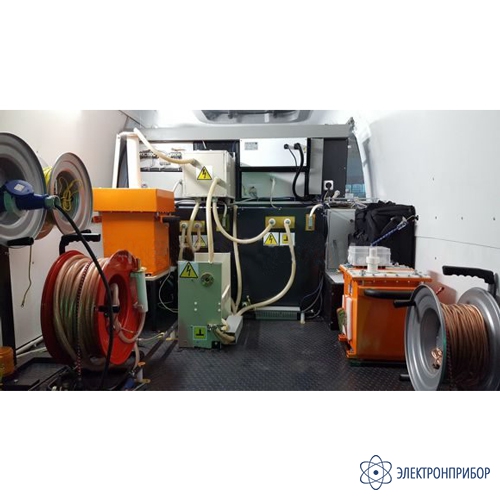

Подключение к объекту (стойка с кабельными барабанами):

- кабель питания 30 м;
- кабель защитного заземления 30 м;
- кабель рабочего заземления 30 м;
- кабель высоковольтный экранированный 70 кВ DC 30 метров;
- провод высоковольтный (20 кВ) 30 м с комплектом изоляционных штанг.

Комплект поставки ПВЛ-10

Дополнительная комплектация ПВЛ-10:

(Поставляется за отдельную плату)
