Комплект измерительный К505

Комплект измерительный К505 (К 505, К-505, k505, k 505, k-505)

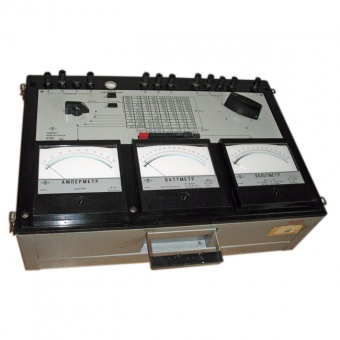

    Комплект измерительный К505 (в дальнейшем - комплект) переносный предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз.

    Комплекты измерительные К505 (в дальнейшем - комплекты) переносные предназначены для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного то­ка при равномерной и неравномерной нагрузках фаз.
    Комплект К505 применяется для наладки и эксплуатационно­го электрического контроля за промышленными установка­ми, трансформаторами, генераторами, моторами, электри­ческими сетями.
    Комплект выпускается в двух исполнениях:
    Комплекты измерительные К505 - для эксплуатации в закрытых сухих отапливае­мых помещениях в условиях умеренного климата при тем­пературе окружающего воздуха от 10 до 35 С° и относи­тельной влажности до 80% (при 30 С°).
    Комплекты измерительные К505 Т4.1 - тропическое исполнение - для эксплуата­ции в закрытых помещениях при температуре от 1 до 45 С° и относительной влажности до 80% (при 25°С) в ус­ловиях сухого тропического климата, а также в помеще­ниях с кондиционированным воздухом в условиях влажного тропического климата (категория размещения Т4.1 и ТС4.2 по ГОСТ 15150-69).

    ТЕХНИЧЕСКИЕ ДАННЫЕ
    Встроенные в Комплект измерительный К505 приборы соответствуют классу точности 0,5 по ГОСТ 8711-60 - для амперметров и вольтметров; по ГОСТ 8478-60 - для ваттметров. От­дельный трансформатор тока УТТ-5М, предназначенный для расширения пределов измерения по току, соответствует классу точности 0,2 по ГОСТ 5.1074-73. Номинальный коэффициент мощности ваттметра – 1.
    Основные параметры комплекта К505 приведены в табл. 1-3.
    Нормальная область частот 40-65 Гц. Расширенная область частот 65-400Гц (для 75В); 65-500Гц (для 150-600В).
    Параметры последовательных цепей, измеренные между входными и выходными зажимами комплекта К505 для той фазы, в которую включены измерительные приборы и встроенный трансформатор тока (без УТТ-5М), приведены в табл.2.
    Номинальный ток и номинальные активные сопро­тивления параллельных цепей комплекта К505, измеренные меж­ду зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен), приведены в табл.3.
    Основная погрешность приборов комплекта К505 в нор­мальной области частот от 40 до 65Гц при измерении то­ков до 10А, напряжения от 75 до 600В и мощностей, со­ответствующих указанным величинам токов и напряжений, не превышает ±0,5% от конечного значения рабочей части шкалы.
    На пределе 30В основная погрешность приборов ком­плекта К505 в нормальной области частот не превышает ±1,0% от конечного значения рабочей части шкалы на всех то­ках до 10А.
    Изменение   показании приборов комплекта К505, выз­ванное изменением частоты от верхней границы нормаль­ной области до любого значения в расширенной области частот, не превышает ±0,5% от конечного значения рабо­чей части шкалы.
    Время успокоения подвижной части приборов ком­плекта К505 не более 4 с.
    По степени защищенности от влияния внешних магнитных полей Комплект измерительный К505 относится ко II категории   по ГОСТ 1843-59. По устойчивости к механическим воздействиям при эксплуатации Комплект измерительный К505 относится к обыкновенным по ГОСТ 1845-59.
    Габаритные размеры комплекта 505x330x190мм, масса комплекта (с УТТ-5М) не более 15 кг.

    Таблица 1.

Номиналь- ный ток, A	Номинальная мощность (для одной фазы), при номинальных напряжениях, кВт						Приме- чание
	30В	75В	150В	300В	450В	600В
0,5А	0,015кВт	0,0375кВт	0,075кВт	0,15кВт	0,225	0,3	Без транс- фор- матора тока УТТ-5М
1А	0,03кВт	0,075кВт	0,15кВт	0,3кВт	0,45	0,6
2,5А	0,075кВт	0,1875кВт	0,375кВт	0,75кВт	1,125	1,5
5А	0,15кВт	0,375кВт	0,75кВт	1,5кВт	2,25	3
10А	0,3кВт	0,75кВт	1,5кВт	3кВт	4,5	6
15А	0,45кВт	1,125кВт	2,25кВт	4,5кВт	6,75	9	С транс- фор- матором тока УТТ-5М
50А	1,5кВт	3,75кВт	7,5кВт	15кВт	22,5	30
100А	3кВт	7,5кВт	15кВт	30кВт	45	60
150А	4,5кВт	11,25кВт	22,5кВт	45кВт	67,5	90
200А	6кВт	15кВт	30кВт	60кВт	90	120
300А	9кВт	22,5кВт	45кВт	90кВт	135	180
600А	18кВт	45кВт	90кВт	180кВт	270	360

Таблица 2.

Номинальный ток, A	Номинальное активное сопротивление, Ом	Номинальная индуктивность, мГ
0,5А	8,4	1,78
1А	2,3	0,51
2,5А	0,41	0,102
5А	0,093	0,031
10А	0,039	0,01

Таблица 3.

Номинальное напряжение, В	Номинальное активное сопротивление параллельной цепи, Ом	Номинальный ток, мА
30В	2857	10,5мА
75В	7143
150В	14186
300В	28571
450В	42857
600В	57149
