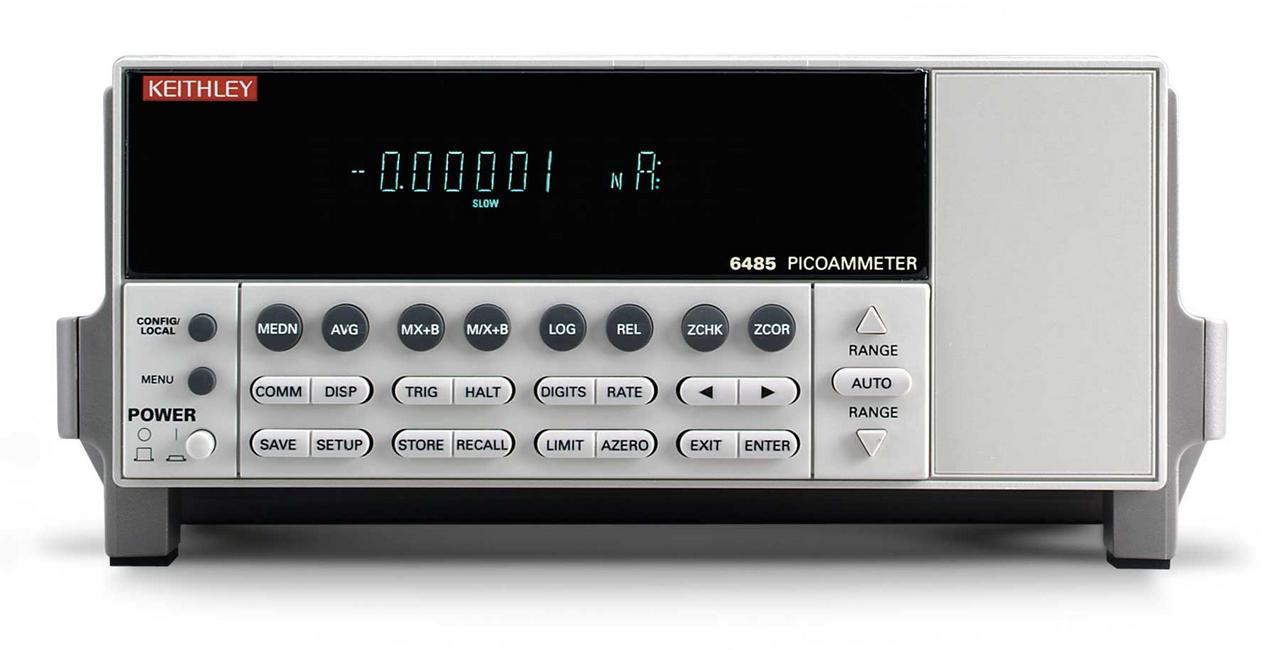

Пикоамперметр Keithley 6485

Пикоамперметр Keithley 6485 предназначен для измерения малых токов (от 20 фА) с высоким разрешением и обладает высокой скоростью измерения и надежностью в эксплуатации. В то же время, прибор может измерять и значительно более высокие значения токов (до 20 мА), что существенно увеличивает его область применения, например, для анализа датчиков с токовым выходом 4…20 мА. В отличие от большинства мультиметров, которые при измерении используют схему шунтирования, в модели Keithley 6485 применена схема обратной связи. Это позволило снизить падение напряжения в измеряемой цепи, создаваемое прибором, до 200 мкВ.

Возможные области применения

• Мониторинг излучений и радиаций
• Измерение токов утечки в диэлектриках, переключателях, реле и других компонентах
• Измерение тока пучка сканирующего электронного микроскопа
• Тестирование и снятие характеристик оптоэлектронных устройств
• Настройка оптоволоконных устройств
• Тестирование цепей и фильтров
• Снятие характеристик датчиков
• Снятие ВАХ полупроводников и других устройств
• Снятие характеристик наноэлектронных структур
• Применение в учебных лабораториях

Общие характеристики

• Разрешение дисплея: 5½ разряда
• Дисплей: вакуумно-флюорисцентный, 12 символов
• Падение напряжения на входе: менее 200 мкВ во всех диапазонах, кроме диапазона 20 мА (1 мВ)
• Аналоговый выход: масштабируемое выходное напряжение (полная шкала соответствует ±2 В во всех диапазонах)
• Защита от перегрузки по входу: 220 В
• Выбор диапазона: автоматический или ручной
• Отображение относительных значений от базовой величины или логарифмических значений от абсолютной величины
• Вычисление сопротивления путем деления заданной величины напряжения от внешнего источника на измеренный ток: 50 Ом…0,5 ПОм
• Скорость считывания: 1000 измер./сек (во внутренний буфер), 900 измер./сек (в IEEE-488)
• Память: 2500 значений
• Цифровой фильтр: медианный и усредняющий (2…100 значений)
• Драйвер для LabView, LabWindows/CVI, Visual Basic, C/C++, Test Point
• ExcelLinx – программная надстройка для Excel (доступна для скачивания на сайте)
• Интерфейс: RS-232, IEEE-488, Trigger Link
• Потребляемая мощность: 30 Вт
• Питание: 100-120 В/220-240 В, 50..60 Гц
• Размеры 90х214х369 мм
• Вес 2,8 кг

Стандартная комплектация

• Прибор
• CAP-18 Защитный колпачок на BNC-вход
• 4801 BNC-кабель с низким уровнем шумов 1,2 м

Дополнительная комплектация

• 4801 Кабель с низким уровнем шума с разъемом BNC (1.2 м)

• 4802-10 Кабель с низким уровнем шума с разъемом BNC (3 м)
• 4803 Кабель с низким уровнем шумов (15 м) и комплектом разъемов типа BNC (10 male, 5 female)
• CS-565 Соединитель BNC (Female) - BNC (Female)


• 7009-5 Экранированный кабель RS-232 ( 5 футов)

• 7007-1 Экранированный кабель с интерфейсом GPIB, 1 м (3,3 фута)

• 7007-2 Экранированный кабель с интерфейсом GPIB, 2 м (6,6 фута)
• 7007-4 Экранированный кабель с интерфейсом GPIB, 4 м (13,1 фута)
• 8501-1 Кабель для канала запуска Trigger Link с DIN-разъёмами на обоих концах, 1 м (3,3 фута)
• 8501-2 Кабель для канала запуска Trigger Link с DIN-разъёмами на обоих концах, 2 м (6,6 фута)
• 8503 Кабель для канала запуска с DIN-разъёмом с одной стороны и сдвоенным BNC-разъёмом с другой стороны, 1 м (3,3 фута)


• 4288-1 Комплект для монтажа в одинарную стойку
• 4288-2 Двойной комплект для монтажа в стойку


• KPCI-488LPA Интерфейс IEEE-488 для шины PCI
• KUSB-488B Интерфейсный адаптер IEEE-488 для перехода между USB и GPIB
