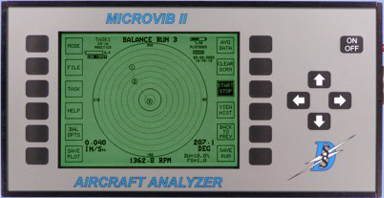

Авиационный анализатор вибрации и балансировки MicroVib II

   Прибор производится американской компанией Dynamic Solutions Systems, Inc. и предназначен, в зависимости от набора, для балансировки и выведения соконусности лопастей несущих винтов вертолетов, как на земле так и в полете, выполнения балансировки рулевых винтов, пропеллеров, вентиляторов, турбин (в т.ч. элементов горячих секций), валов трансмиссий, настройки гасителей вибраций, записи параметров вибрации (виброускорений) в кабине, анализа вибраций редукторов подшипников и других элементов трансмиссии.

   В базе данных прибора MicroVib II имеются настройки для балансировки всех зарубежных и отечественных типов вертолетов, таких как Ми-8T, Ми-8МТ, Ми-26, Ка-32, «Ансат» и многих других. Предлагаем Вам приобрести прибор MicroVib II для выполнения работ на Вашем воздушном судне. Возможно провести обучающий курс для инженеров.

Опционное оборудование:

• Кабель для соединения с принтером;
• Набор высокотемпературных вибродатчиков;
• Микро тахометр;
• 4x4 канальный мультиплексор сигналов с адаптером к стробоскопу;
• 2x6 канальный мультиплексор сигналов с адаптером к трекеру;
• 4x16 канальный мультиплексор сигналов с адаптером к трекеру;
• Комплект аппаратуры для балансировки самолета;
• Имитатор сигналов – вибродатчик и тахометр.

Спецификации:

•  Текущая программная версия

MicroVib II Firmware 1.33

•  Размер и вес

8,7 дюймов в длину, 4,25 дюйма в ширину, 1,7 дюйма в глубину. Вес 36,8 унций (~ 1 кг).

•  Рабочая температура

от -10 до +50С

•  Жидко-кристаллический дисплей

320x240 пикселов. 3,84 дюйма в ширину, 2,88 дюйма в высоту (97,5x73)

0,012 шаг расположения точек (0,3 мм.) Электролюминесцентная подсветка.

•  Режимы анализа

Балансировка пропеллера/винта, Трекинг лопасти, Спектр, В форме волны, Истинный RMS, Истинные пиковые показания, Общий спектр, Коэффициент тахометра.

•  Режимы курсора спектра

Курсор выключен, Курсор включен, Месторасположение пика, Гармоника, Динамическая гармоника.

•  Диапазоны частоты спектра

15 000 об./мин. (250 Гц.), 60 000 об./мин. (1 КГц.), 300 000 об./мин. (5КГц.), 1 200 000 об./мин. (20КГц.)

•  Разрешение спектра

Выбирается пользователем – 50, 100, 200, 400 и 800 линий.

•  Шкалы спектра

Амплитуда: линейная или логарифмическая. Частота: циклов в минуту (CPM) или Герцы

•  Режимы волнового курсора

Курсор выключен, курсор включен, Дельта время/амплитуда

•  Диапазоны волновой формы:

1024 Гц., 5120 Гц., 25,6КГц и 51,2КГц нормы отбора. 128, 256, 512, 1024 и 2048 точек

•  Режимы переключателя Спектра и Волновой формы

Тахометр, Авто, и определяемый пользователем уровень сбора данных

•  Единицы отображения данных

Ускорение, Скорость и Смещение – английские или метрические. СКЗ, пик, среднее значение, пик к пику и децибелы.

•  Входной сигнал

Акселерометр, датчик скорости, датчик смещения или датчик отсутствия вибрации. Датчики напряжения или текущего (ICP) режима.

•  Энергонезависимое хранение данных

Более 40 файлов данных (каждый файл может содержать до 10 задач по балансировке и 64 прогонов) или до 200 400 файлов данных линейного спектра

•  Передача данных

Двунаправленная передача данных с помощью программного приложения MicroBaseTM через последовательный порт RS-232

•  Прямая печать

Встроенная поддержка принтера для IBM Pro Printer (X24E), Epson LG (LG-510), Kodak Diconix (DI-150), HP Deskjet (PCL3), HP Laserjet (PCL5) и совместимых принтеров (требуется DSS адаптер для принтера).

•  Электропитание

Встроенный NiMh аккумулятор обеспечивает использование прибора в течение 16-24 часов. Заряжается в течение 4 часов.

Комплектация:

• MicroVib II™  – анализатор;
• Вибродатчики;
• Оптический фото-тахометр;
• Кабельная проводка и крепежные элементы;
• Светоотражающая пленка;
• Портативные электронные весы;
• Угломер для Пропеллера/Ротора вертолета;
• Зарядное устройство для аккумулятора;
• 4x4 канальный мультиплексор сигналов с адаптером к трекеру;
• MicroTrack™ оптический трекер;
• MicroBase™ программное обеспечение;
• Кабель для соединения с PC;
• Руководства пользователя MicroVib™;
• Чемодан для переноски.

Особенности:

• Быстрая, точная динамическая балансировка пропеллера, для одно- и многодвигательной техники, газотурбинной и поршневой;
• Трекинг и балансировка винтов вертолета;
• Вибродиагностика газотурбинных двигателей в условиях высоких температур;
• Балансировка вентилятора турбины;
• Балансировка валов;
• Вибродиагностика редукторов и подшипников;
• Настройка виброгасителя;
• Анализ проблем, ведущих к повышенной вибрации фюзеляжа;
• Вибродиагностика поршневых двигателей;
• Проверки сдвигов после балансировки;
• Отслеживание вибрации в кабине;
• Проверки тахометра;
• Балансировка и диагностика выполняются одним человеком;
• Трекинг вертолета с помощью стробоскопа;
• Оптический трекинг лопасти вертолета;
• Встроенный генератор решений по балансировке;
• Встроенный компьютер расчета балансировочных грузов;
• Сохранение информации по предыдущим результатам балансировки;
• Совместим с имеющимися балансировочными диаграммами;
• Быстрая и простая настройка с помощью специальных групповых файлов воздушного судна;
• Сохраняет информацию на энергонезависимую флэш-память MicroDisk™;
• Сохраненные данные можно загрузить в MicroBase™ для дальнейшего анализа и постоянного хранения;
• Автоматически напоминает пользователю о необходимости проведения калибровки;
• Встроенный аккумулятор высокой мощности;
• Применяются датчики вибрации промышленного стандарта;
• Небольшой размер для удобства эксплуатации;
• Одобрен FAA для  обслуживания  двигателей по программе MORE STC.

Характеристики

• Вес: 15 кг
• Для вертолетов: Robinson, Talon, MD Helicopters, Safari, AgustaWestland, Bell, Airbus, Enstrom, МИ-8, Sikorsky
