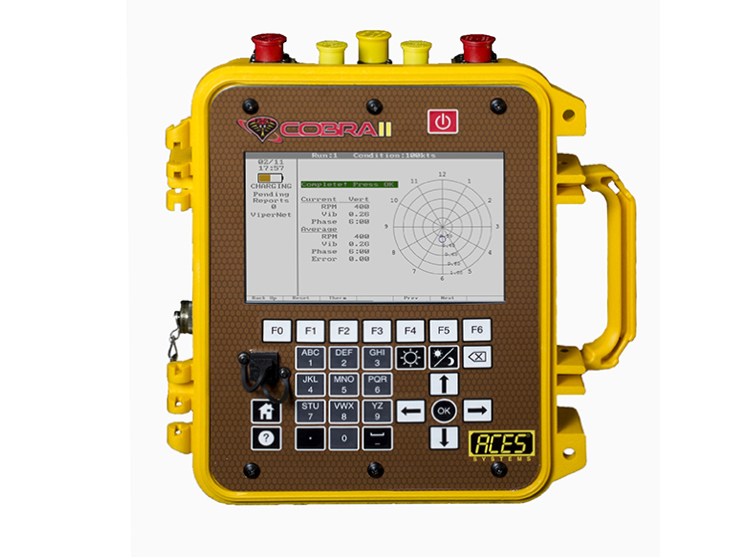

Анализатор вибрации Aces Cobra II

Прибор COBRA II предназначен для балансировки несущих и рулевых винтов вертолета, а также сведение соконусности лопастей, тонкой настройки вентиляторов, проведения вибро и акустического анализа, а также балансировки в полете.

Двухканальный анализатор вибрации COBRA II — это универсальный, но компактный прибор, который сочетает в себе все разнообразные технологии, необходимые для высококачественного анализа вибрации двигателя, отслеживания и балансировки ротора, а также балансировки гребных винтов в одном инструменте. С Cobra II все эти функции обслуживания можно легко выполнять практически на любом корпусе и типе двигателя, например, на самолете с двумя винтами.

БОЛЬШОЙ ПОЛНОЦВЕТНЫЙ ЭКРАН

COBRA II имеет большой пропускающий полноцветный дисплей с высоким разрешением и сверхяркой светодиодной подсветкой, которую можно легко просматривать под прямыми солнечными лучами.

PDF-ОТЧЕТНОСТЬ

Создавайте отчеты в формате PDF непосредственно из анализатора и сохраняйте их на USB-накопителе для печати или сохранения в отдельном месте для ведения точных записей об обслуживании.

ПОРТАТИВНОЕ УДОБСТВО

Хранение, передача, отображение и анализ данных не зависит от какого-либо фирменного программного обеспечения и интерфейса ПК. Рекомендации по применению и файлы eSetup теперь доступны для загрузки непосредственно в анализатор через Интернет.

РАЗРАБОТАННЫЕ РЕШЕНИЯ

Компактный двухканальный анализатор COBRA II обеспечивает точные решения за минимальное количество запусков, экономя дорогостоящее время работы и топливо. Наши решения представляют собой чрезвычайно ценные инструменты, которые не предлагаются в аналогичных инструментах для анализа вибрации и балансировки в качестве стандартной функции на этом рынке.

В комплект поставки COBRA II Helicopter Balance Kit входит следующий набор:

• TACHOMETER OPTICAL PHOTOTACH
• CABLE MAGNETIC PICK-UP 25 FT
• CABLE TACH GENERIC 50 FT
• CABLE SENSOR 991D-1 1725/2020/4040 25'
• CABLE SENSOR 991D-1 1725/2020/4040 50'
• TAPE REFLECTIVE ROLL 10 FT
• OPTION 2021 MAIN ROTOR BALANCE
• OPTION 2021 TAIL ROTOR BALANCE
• OPTION, 2021, ANALYZER LICENSE, PERMANENT
• MOUNT 1/4X28 SENS VIBE 1/4 HOLE S/STL
• MOUNT 1/4X28 SENS VIBE 5/16 HOLE S/STL
• SHIELD PHOTOTACH SUN
• SENSOR VIBE ACCEL 991D-1 20mV/G
• FLASH DRIVE, USB 3.0, 16GB
• SENSOR MAGNETIC PASSIVE SPEED
• DVD 2020 ROTOR WING
• LANYARD WITH DISCONNECT, ACES LOGO
• SCALE GRAM PALMSCALE 8 800 - ALL APPLICATIONS
• ONE YEAR TECHNICAL SUPPORT
• CHARGER, 100-240 VAC Input, 19VDC Output
• CASE 4040 CARRY CASE

Характеристики

Вибрационный вход:	9,5 В размах, пиковое значение от 0 до 240 дюймов в секунду с 20 мВ на датчик IPS
Типы датчиков:	Принимает любой входной сигнал вибрации (ускорение, скорость, смещение) и любой датчик, генерирующий напряжение. Для режима зарядки требуется внешний усилитель заряда.
Точность амплитуды вибрации:	±1% по всему диапазону частот
Диапазон частот:	выбирается до 30 кГц (1 800 000 об/мин)
Входы тахометра:	Точность фазы лучше 1 градуса, от 60 до 10 000 об/мин.
Отображать:	7-дюймовый цветной ЖК-дисплей с читаемостью днем/ночью и сверхяркой светодиодной подсветкой
Объем памяти:	1 ГБ флэш-памяти
Размеры:	Ширина 10,5 дюймов, длина 9,75 дюймов, глубина 5 дюймов.
Масса:	Примерно 6,0 фунтов (2,8 кг)
Требования к питанию:	Умный литий-ионный аккумулятор (внутренний), 87 Втч
Время работы:	8,0 часов
Время зарядки:	3,0 часа (приблизительно)
Каналы вибрации:	2 шт.
Датчик тач/маг:	2 шт.
Оптический трекер Trax	1 шт.
Стробоскоп:	1 шт.
USB-порт:	2 шт.
Фазовая точность:	<1°
Балансовая частота:	60-10 000 об/мин, ± 0,2%
Диапазон частот вибрации:	0–30 кГц
Амплитуда вибрации:	0–240 дюймов в секунду (пиковое), 20 мВ/дюйм в секунду
Динамический диапазон:	98 дБ
Рабочая Температура:	От -4° до 120° F (от -20° до +49°C)
Относительная влажность:	10–85 % (без конденсации)
Вход переменного тока:	Система сбора данных способна измерять значения переменного тока с пиковым напряжением 9,5 В.
Типы датчиков:	Анализатор принимает любой входной сигнал вибрации (ускорение, скорость или смещение). Затем входной сигнал отображается как собранный или интегрированный в любой другой блок вибрации. Вход вибрации принимает любой датчик, генерирующий напряжение (в режиме зарядки должен быть установлен внешний преобразователь заряда) и подает питание на датчик, когда это необходимо. Cobra II принимает только входные данные ускорения или скорости.
Диапазон анализа:	Фильтры сглаживания используются вместе с быстрым преобразованием Фурье (БПФ) для точного преобразования данных из временной области в частотную область. Анализатор будет выполнять БПФ с разрешением 100, 200, 400, 800, 1600 и 3200 строк.

• Вес: 2.8 кг
• Размер: Ш 27 x В 25 x Г 12,7 см
• Для вертолетов: Robinson, Talon, MD Helicopters, Safari, AgustaWestland, Bell, Airbus, Enstrom, МИ-8, Sikorsky
