Наземная автоматизированная система контроля и диагностики НАСКД-200МБ

   Функционально система НАСКД 200МБ состоит из унифицированной автоматизированной контрольно-измерительной аппаратуры (УАКИА) с коммутирующей матрицей (КМ), адаптеров интерфейса (АИ) и специального тестирующего программного обеспечения (наборов тестирующих программ НТП). Подключение изделий АиРЭО (объектов контроля ОК) к КМ осуществляется через специализированные АИ, разрабатываемые, как правило, для групп однотипных изделий. УАКИА («тестирующая станция») – унифицированная автоматизированная контрольно-измерительная аппаратура, конструктивно объединенная в универсальную компьютерную стойку и работающую под управлением центрального компьютера, с использованием системного и прикладного программного обеспечения ПО.

Производство ключевых узлов системы: коммутирующей матрицы, адаптеров интерфейса, а также специального программного обеспечения, осуществляется компанией АО «БЕТА ИР».

Благодаря унификации измерительной части и модульности построения конструкции, расширение области применения системы НАСКД-200МБ для воздушных судов новых типов происходит путем разработки дополнительных адаптеров интерфейса (АИ) и наборов тестовых последовательностей (НТП). Набор тестовых последовательностей (НТП) – прикладное программное обеспечение, реализующее метод контроля для конкретного изделия бортового оборудования (объекта контроля (ОК) и работающее в «связке» с АИ для конкретного ОК.

Выполнение операций контроля изделий бортового оборудования возможно проводить как в составе систем (комплектов), так и поблочно. Выбор варианта проверки оборудования (в составе комплекта или поблочно) определяется, в первую очередь, требованиями регламентов технического обслуживания (РО), руководств по технической эксплуатации (РЭ) и технических условий (ТУ) на изделия бортового оборудования. В зависимости от решаемых задач, заказчик может предъявлять индивидуальные технические требования к схемам контроля и диагностики, а также к соответствующему программному обеспечению для тестирования.

В то же время, развитые диагностические возможности системы НАСКД-200, позволяют подготовленному инженерно-техническому персоналу выполнять диагностику неисправностей АиРЭО. Глубина диагностики в автоматизированном режиме определяется совершенством алгоритмов, предоставленных изготовителями изделий АиРЭО (в руководствах по ремонту, РТЭ и т.д.) и реализованных в наборах тестирующих программ НТП.

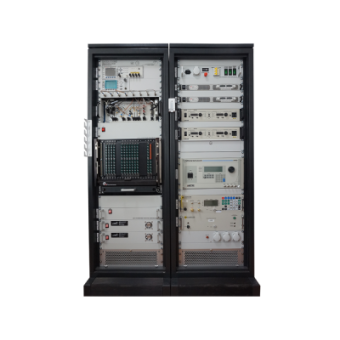

Наземная автоматизированная система контроля и диагностики НАСКД-200МБ
