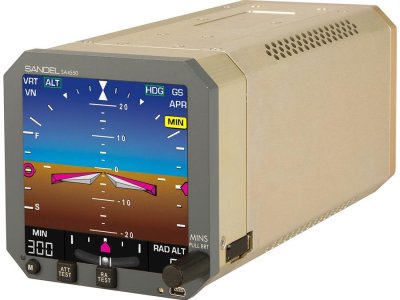

Sandel SA4550 Основной дисплей ориентации

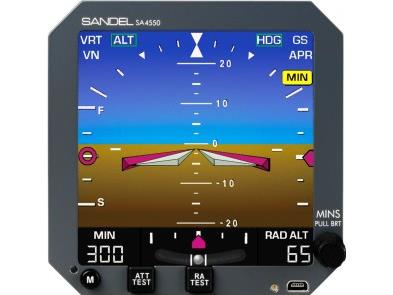

   Новый основной дисплей ориентации SA4550 модернизирует электромеханические ADI до дисплея со светодиодной подсветкой с настраиваемыми пилотом командными панелями управления полетом с одной или двумя метками, шкалой отклонения глиссады/курсора; Удобные функции включают индикатор быстрого/медленного режима и уведомления о режимах, которые делают полет проще и безопаснее. Также доступна опция отображения одиночного/разделенного сигнала, выбираемая пилотом. Вилка совместима с различными индикаторами Sperry, Collins и King для простоты установки. SA4550 принимает данные от существующих датчиков, чтобы обеспечить четкое и надежное изображение положения самолета по тангажу и крену. А поскольку он оснащен запатентованным ярким, высококонтрастным дисплеем Sandel (та же технология используется в новейших военных самолетах), вы получаете непревзойденную читаемость при любом освещении, устраняя при этом высокие затраты на техническое обслуживание и вероятность отказа, связанную со старыми электромеханическими устройствами.


• Основной дисплей высокого разрешения
• Имеет сверхширокий угол обзора, 180° по горизонтальной и вертикальной осям.
• Встроенный настраиваемый ввод-вывод позволяет устройству взаимодействовать с авионикой самолета с использованием существующих жгутов проводов.
• Панели управления полетным директором, настраиваемые пилотом для переключения между представлением с одним и двумя сигналами.
• Глиссада и курсовой маяк
• Быстро медленно
• Радар Высота
• Настройка минимальной высоты радара/высоты принятия решения
• Электронное проскальзывание/занос, управляемое внутренним акселерометром.
• Интерфейс системы сравнения отношений
• Экранные оповещатели
• Среднее время безотказной работы более 10 000 часов
• Светодиодный дисплей с разрешением 200 пикселей на дюйм.
• Идеально подходит для корпоративных и транспортных самолетов.
• Обновление с минимальными нарушениями
• Экономически эффективный способ повысить как эксплуатационную, так и остаточную стоимость самолета.

Технические характеристики Sandel SA4550

РАЗМЕРЫ:	Модернизированная версия AD-550: 7,81 дюйма x 3,97 x 3,97 дюйма Лицевая панель: 4,06 x 4,06 дюйма Модернизированная версия AD-600 и AD-650: 7,51 дюйма x 3,97 x 3,97 дюйма Безель: 4,06 x 4,06 дюйма	МАССА:	3,4 фунта (SA4550) 0,5 фунта (кронштейн)
ВЛАСТЬ:	20–33 В постоянного тока, 28 В постоянного тока при 1,4 А (40 Вт) номинально	ОХЛАЖДЕНИЕ:	Внутренний вентилятор, требующий окружающего воздуха на входе вентилятора
МОНТАЖ:	Стандартный вырез в панели 4-ATI	ТЕМПЕРАТУРА:	от -20°С до +70°С
ВЫСОТА:	+55 000 футов макс.	СЕРТИФИКАЦИЯ:	TSO-C113, TSO-C3d, TSO-C4c, TSO-C43e, TSO-C36e, TSO-C52b, DO-160E, DO-178B, DO-254

НОМЕР ЧАСТИ	ОПИСАНИЕ ОСНОВНОГО ДИСПЛЕЯ ОТНОШЕНИЯ:
90175	SA4550-000, серый (совместим с AD500/550 и HZ-454)
90176	SA4550-001, черный (совместим с AD500/550 и HZ-454)
90177	SA4550-100, серый (совместим с AD600/650)
90178	SA4550-101, черный (совместим с AD600/650)
90185	SA4550-010, серый, резисторы частичной нагрузки (совместимы с AD500/550 и HZ-454)
90186	SA4550-011, черные, резисторы частичной нагрузки (совместимы с AD500/550 и HZ-454)
90187	SA4550-110, серый, резисторы частичной нагрузки (совместимы с AD600/650)
90188	SA4550-111, черные, резисторы частичной нагрузки (совместимы с AD600/650)
90189	SA4550-020, серый, резисторы без нагрузки (совместимы с AD500/550 и HZ-454)
90198	SA4550-040, серый, высокая вибрация (совместим с AD500/550 и HZ-454)
90199	SA4550-041, черный, высокая вибрация (совместим с AD500/550 и HZ-454)
90200	SA4550-050, серые, высоковибрационные резисторы для частичной нагрузки (AD500/550 и HZ-454)
90201	SA4550-051, черные, высоковибрационные резисторы для частичной нагрузки (AD500/550 и HZ-454)
90204	SA4550-140, серый, высокая вибрация (совместим с AD600/650)
90205	SA4550-141, черный, высокая вибрация (совместим с AD600/650)
90206	SA4550-150, серые, с высокой вибрацией, резисторы частичной нагрузки (совместимы с AD600/650)
90207	SA4550-151, черные, высоковибрационные, резисторы частичной нагрузки (совместимы с AD600/650)
90210	SA4550-400, серый (совместим с ADI-84/84A)
90211	SA4550-401, черный (совместим с ADI-84/84A)
90212	SA4550-440, серый, высокая вибрация (совместим с ADI-84/84A)
90213	SA4550-441, черный, высокая вибрация (совместим с ADI-84/84A)
90214	SA4550-500, серый (совместим с ADI-84C/70C)
90215	SA4550-501, черный (совместим с ADI-84C/70C)
90216	SA4550-540, серый, высокая вибрация (совместим с ADI-84C/70C)
90217	SA4550-541, черный, высокая вибрация (совместим с ADI-84C/70C)
90218	SA4550-600, серый (совместим с ADI-329B-7Rx)
90219	SA4550-601, черный (совместим с ADI-329B-7Rx)
90226	SA4550-700, серый (совместим с KCI-310/310A)
90227	SA4550-701, черный (совместим с KCI-310/310A)
90235	SA4550-040N, серый, высокая вибрация, NVIS, класс B (совместим с AD500/550 и HZ-454)
90236	SA4550-041N, черный, высокая вибрация, NVIS, класс B (совместим с AD500/550 и HZ-454)
90248	SA4550-640, серый, высокая вибрация (совместим с ADI-329B-7Rx)
90249	SA4550-641, черный, высокая вибрация (совместим с ADI-329B-7Rx)



Высота над уровнем моря не более 55 000 футов, дистанционная синхронизация XYZ (ARINC 407) для тангажа и крена.

Вес SA4550 3,4 фунта (1,54 кг), кронштейн и разъемы 0,5 фунта (0,23 кг)

Размеры модернизированной версии AD-550, длина 7,81 дюйма (19,84 см) от задней части лицевой панели (дооснащенная версия Sperry AD-550), 7,51 дюйма (19,08 см) от задней части лицевой панели (модернизированные версии Sperry AD-600 и AD-650) ), Безель 4,060 x 4,060 дюйма (10,312 x 10,312 см), Корпус 3,970 x 3,970 дюйма (10,084 x 10,084 см)

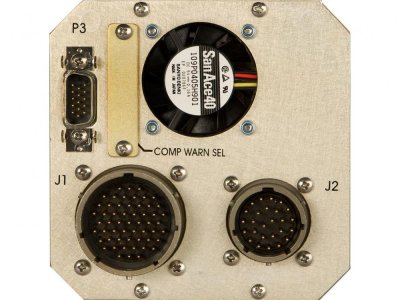

Монтаж Стандартный вырез в панели 4-ATI с зажимом и разъемами, совместимыми со Sperry, доступны адаптеры лицевой панели для монтажа в вырезах в панели 4x5 и 5x5

Мощность 20–33 В постоянного тока, 28 В постоянного тока при 1,4 А (40 Вт) номинально.

Охлаждение Внутренний вентилятор, требующий окружающего воздуха на входе вентилятора

Температура от -20°C до +70°C, макс. +55 000 футов. высота

Сертификация TSO-C113, Бортовые многоцелевые электронные дисплеи , TSO-C3d, Приборы поворота и скольжения , TSO-C4c, Приборы крена и тангажа , TSO-C34e, Оборудование для приема глиссады ILS , TSO-C36e, Приборное оборудование для приема бортового курсового маяка ILS , TSO- C52b, Оборудование руководителя полета, DO-160E, конверт. Кот. [A2F1Z]BBB[HR]XYXXXXZZAZ[ZW][YY]M[A3G33]XXAX, DO-178B, Программное обеспечение, Уровень отношения A, Уровень наведения и сигнализаторов C, DO-254, Аппаратное обеспечение, Уровень отношения A, Уровень наведения и сигнализаторов С


Эксплуатационные преимущества:

• Яркие дисплеи со светодиодной подсветкой и высоким разрешением, читаемые даже при солнечном свете.
• Истинный угол обзора 180 градусов слева направо/вверх-вниз
• Одобрено для использования в качестве основных полетных дисплеев.
• Совместим с 4-дюймовыми, 4x5-дюймовыми. и 5 дюймов. вырезы в панелях
• Среднее время безотказной работы 10 000 часов
• Доступна опция ночного видения

Версии:

Совместимость со Sperry AD500/550 и HZ-454

• 90175-A SA4550-000 Серый
• 90176-A SA4550-001 Черный
• 90185-A SA4550-010 Серые, резисторы частичной нагрузки
• 90186-A SA4550-011 Черный, резисторы частичной нагрузки
• 90189-A SA4550-020 Серый, резисторы без нагрузки
• 90198-A SA4550-040 Серый, высокая вибрация
• 90199-A SA4550-041 Черный, высокая вибрация
• 90200-A SA4550-050 Серые, высоковибрационные резисторы для частичной нагрузки
• 90201-A SA4550-051 Черные, высоковибрационные резисторы для частичной нагрузки
• 90235-A SA4550-040N Серый, NVIS с высокой вибрацией, класс B
• 90236-A SA4550-041N Черный, NVIS с высокой вибрацией, класс B

Совместимость со Sperry AD600/650

• 90177-A SA4550-100 Серый
• 90178-A SA4550-101 Черный
• 90187-A SA4550-110 Серый, резисторы частичной нагрузки
• 90188-A SA4550-111 Черный, резисторы частичной нагрузки
• 90204-A SA4550-140 Серый, высокая вибрация
• 90205-A SA4550-141 Черный, высокая вибрация
• 90206-A SA4550-150 Серые, высоковибрационные резисторы для частичной нагрузки
• 90207-A SA4550-151 Черные, высоковибрационные резисторы для частичной нагрузки

Совместимость с Collins ADI 84/84A

• 90210-A SA4550-400 Серый
• 90211-A SA4550-401 Черный
• 90212-A SA4550-440 Серый, высокая вибрация
• 90213-A SA4550-441 Черный, высокая вибрация

Совместимость с Collins ADI 84C и ADI 70C

• 90214-A SA4550-500 Серый
• 90215-A SA4550-501 Черный
• 90216-A SA4550-540 Серый, высокая вибрация
• 90217-A SA4550-541 Черный, высокая вибрация

Совместимость с Collins ADI 329B-7Rx

• 90218-A SA4550-600 Серый
• 90219-A SA4550-601 Черный
• 90248-A SA4550-640 Серый, высокая вибрация
• 90249-A SA4550-641 Черный, высокая вибрация

Совместимость с King KCI-310/310A

• 90226-A SA4550-700 Серый
• 90227-A SA4550-701 Черный
