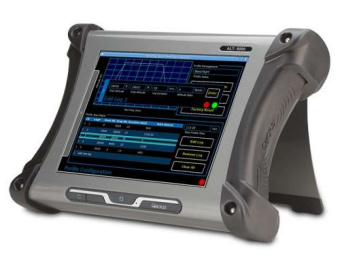

VIAVI ALT-8000 - комплекс для тестирования авиационных радиовысотомеров

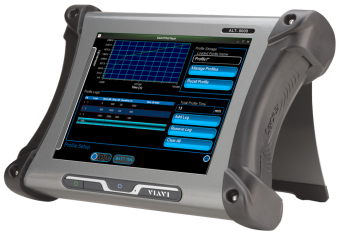

   VIAVI ALT-8000 – это уникальный прибор для тестирования авиационных радиовысотомеров. Прибор позволяет выполнить тесты от Rx/Tx антенн самолёта до датчиков в кабине пилота, что даёт возможность сымитировать условия полёта и найти неполадки с оборудованием находясь на земле. Прибор весит 7,03 кг и имеет большой цветной сенсорный экран размером 12 дюймов, обеспечивающий удобство в работе. ALT-8000 работает в диапазоне 4,3 ГГц FMCW (частотно-модулированная непрерывная несущая частота).

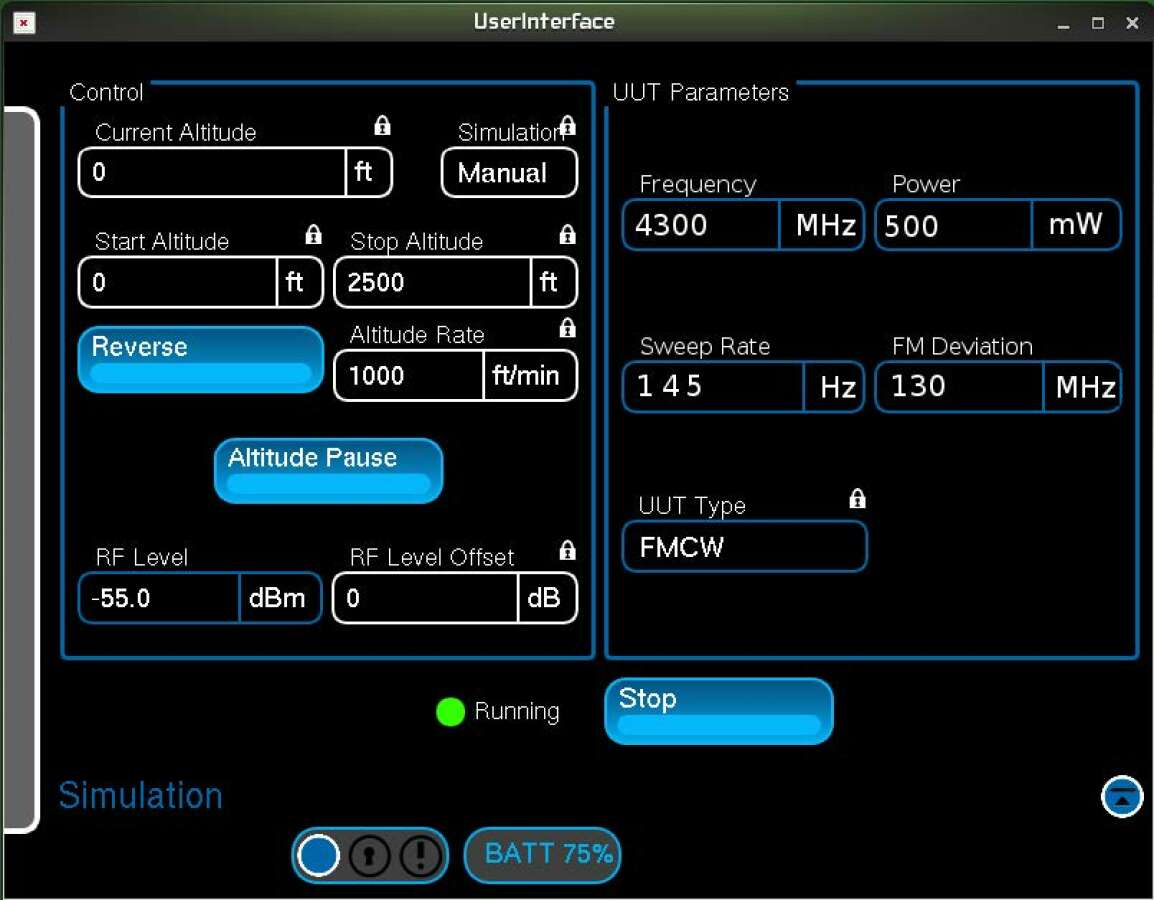

Общие характеристики: интерфейс пользователя на базе Windows, включающий несколько страниц для управления прибором и отображения таких измеряемых параметров, как мощность передачи, частота передачи (по центру), частота сканирования, ширина приемных импульсов (импульсные системы).

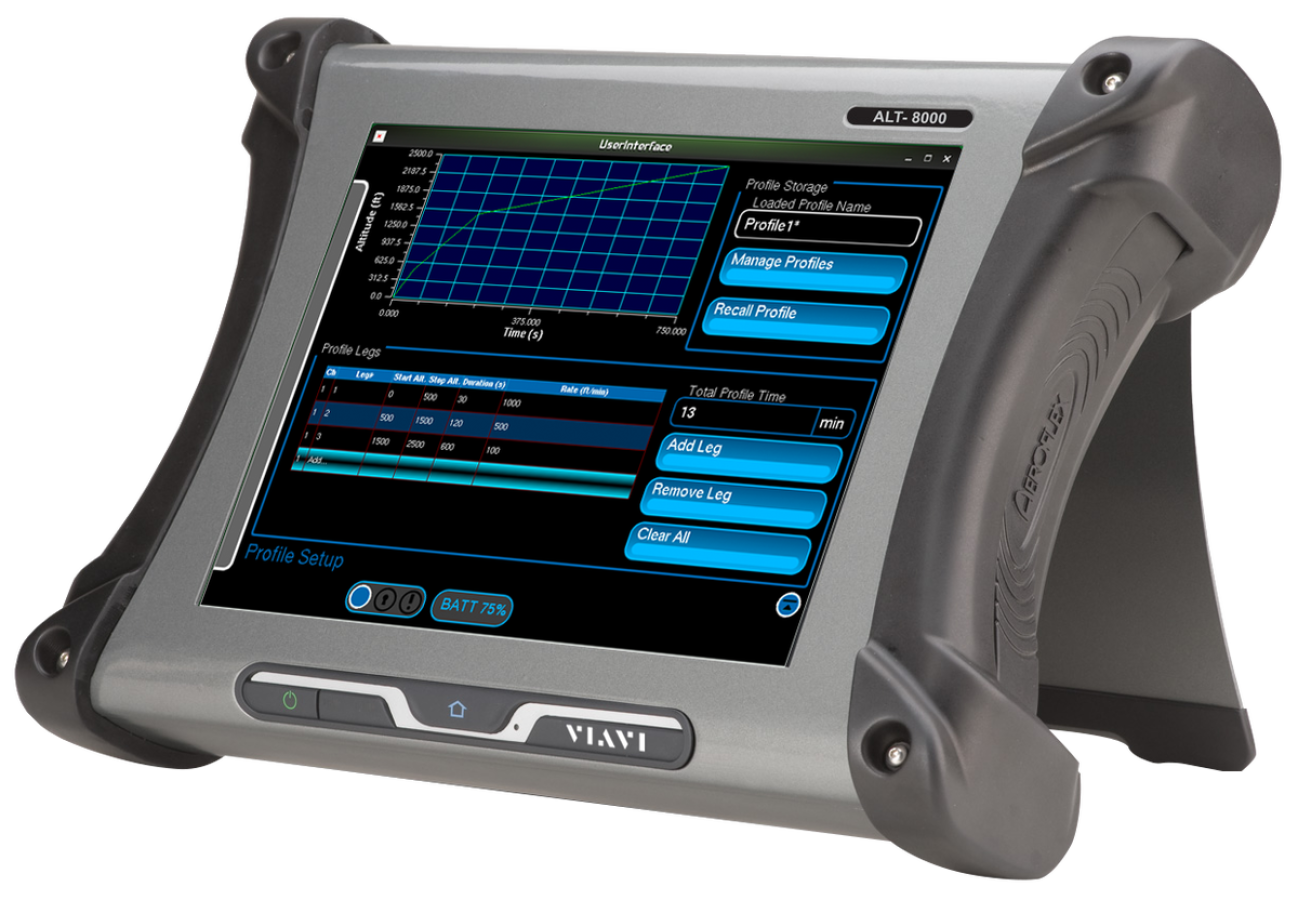

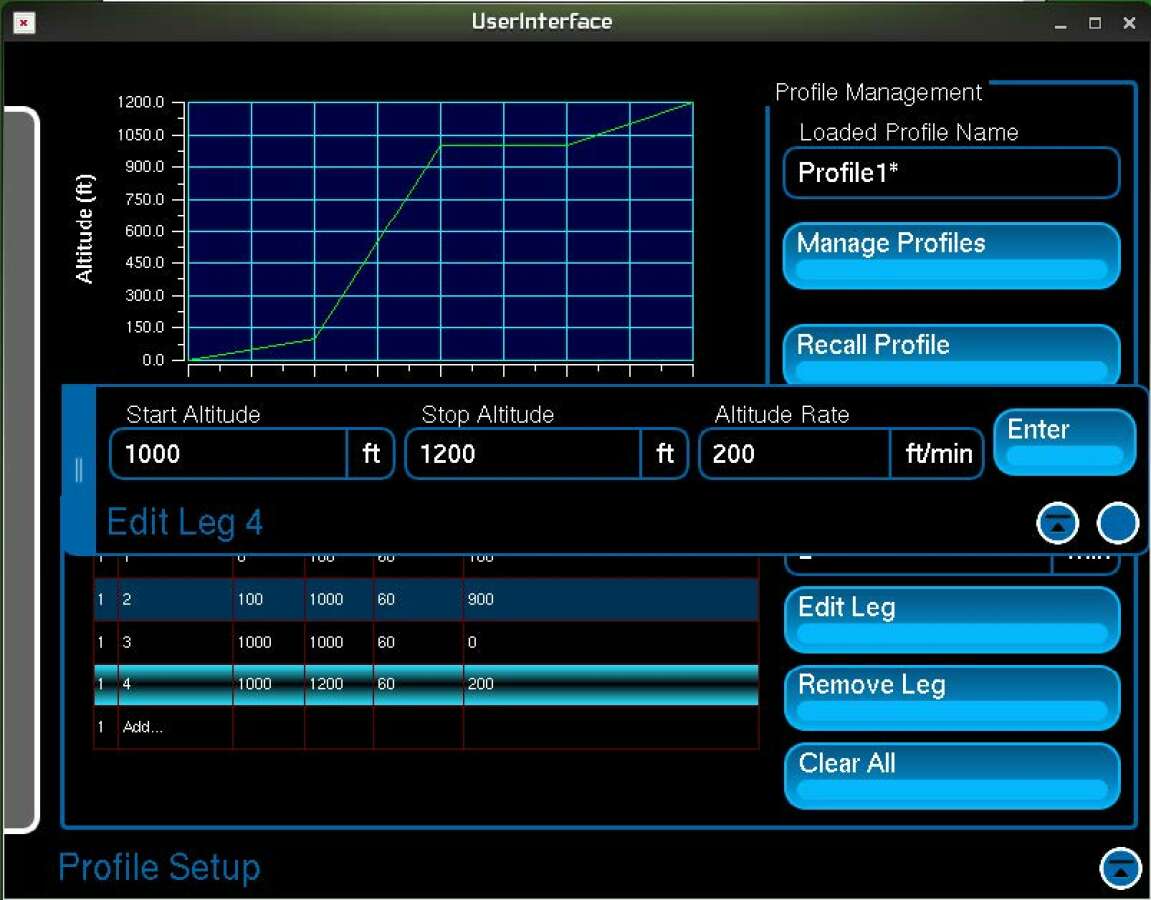

Профили: на странице профилей пользователь может создавать, сохранять, вызывать или удалять профили с присвоенными именами. Каждый профиль состоит из отдельных участков. Для каждого участка определяются начальная и конечная высота и скорость. Затем профиль можно выполнить, чтобы имитировать комплексный заход на посадку, включая выравнивание или подъем в воздух и вылет.

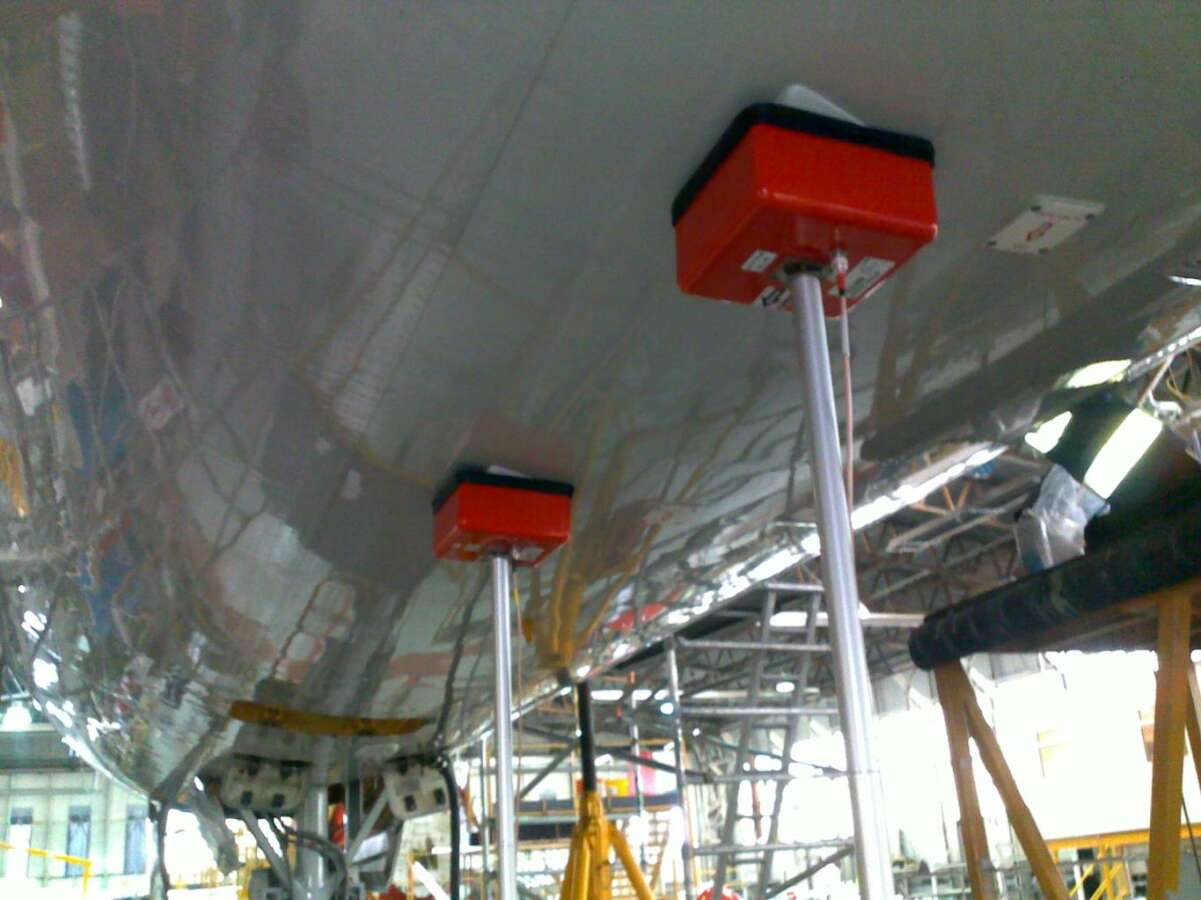

РЧ связь: поставляемые блоки согласования для антенны позволяют быстро проверить систему определения высоты по радиовысотомеру без необходимости доступа к контрольным портам на испытываемое оборудование (LRU). По РЧ шлейфу проверяется частота приема, мощность, частота качания, а контроль РЧ уровня обеспечивает средства для испытания чувствительности испытываемого оборудования.

Настройка: на странице настроек можно задать системные и пользовательские параметры, а также настройки РЧ соединения, включая параметры RS-232, AID, значения потерь в ВЧ кабеле и величину отклонения высоты.

Возможность обновления программного обеспечения прибора через сайт VIAVI.

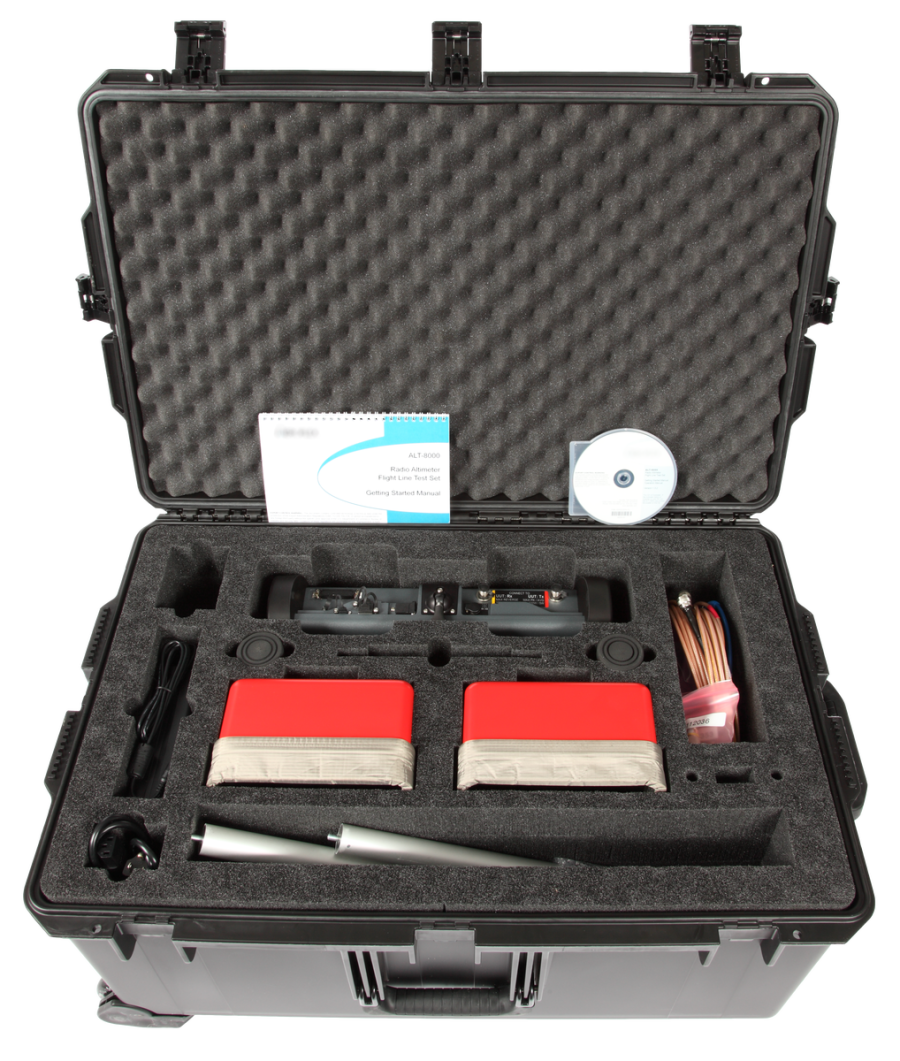

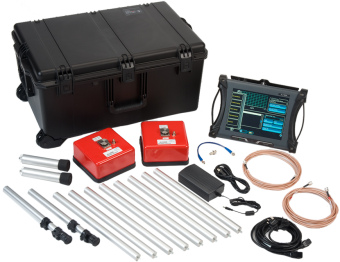

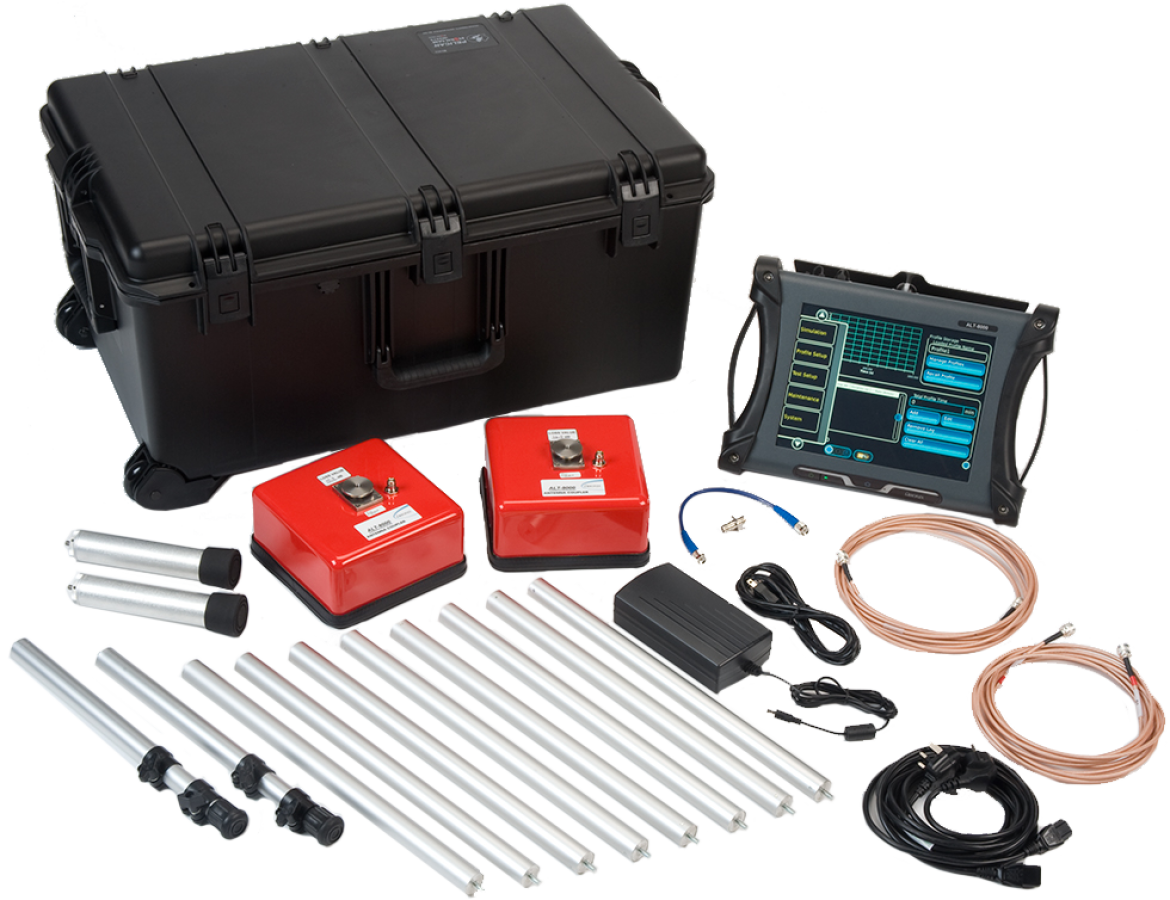

Комплект поставки ALT-8000:

139137 транспортировочный чехол
67374 источник питания
62401 кабель, TNC-TNC, 12” (соединительный)
38353 адаптер TNC-TNC (2 шт.)
139139 блок согласования для антенны (2 шт.)
139152 антенны блока согласования (2 шт.)
88511 коаксиальный кабель RG400, TNC-TNC, желтый, 20 футов
89527 коаксиальный кабель RG400, TNC-TNC, красный, 20 футов
112036 аттенюатор, фиксированный, на 20 дБ
62302 шнур питания, США
64020 шнур питания, Европа
88035 руководство по эксплуатации (CD)
88036 руководство «Приступая к работе»


Размеры:

• Габариты прибора: 27,0 x 35,5 x 8,7 см
• Со стандартным блоком доступа: 30,5 х 77,5 х 57,2 см
• Вес только прибора: 7,03 кг
• Вес комплекта при поставке: 28.12 кг

Основные функции

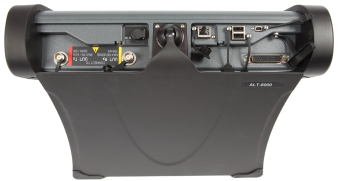

• Интерфейс дистанционного управления (Ethernet).

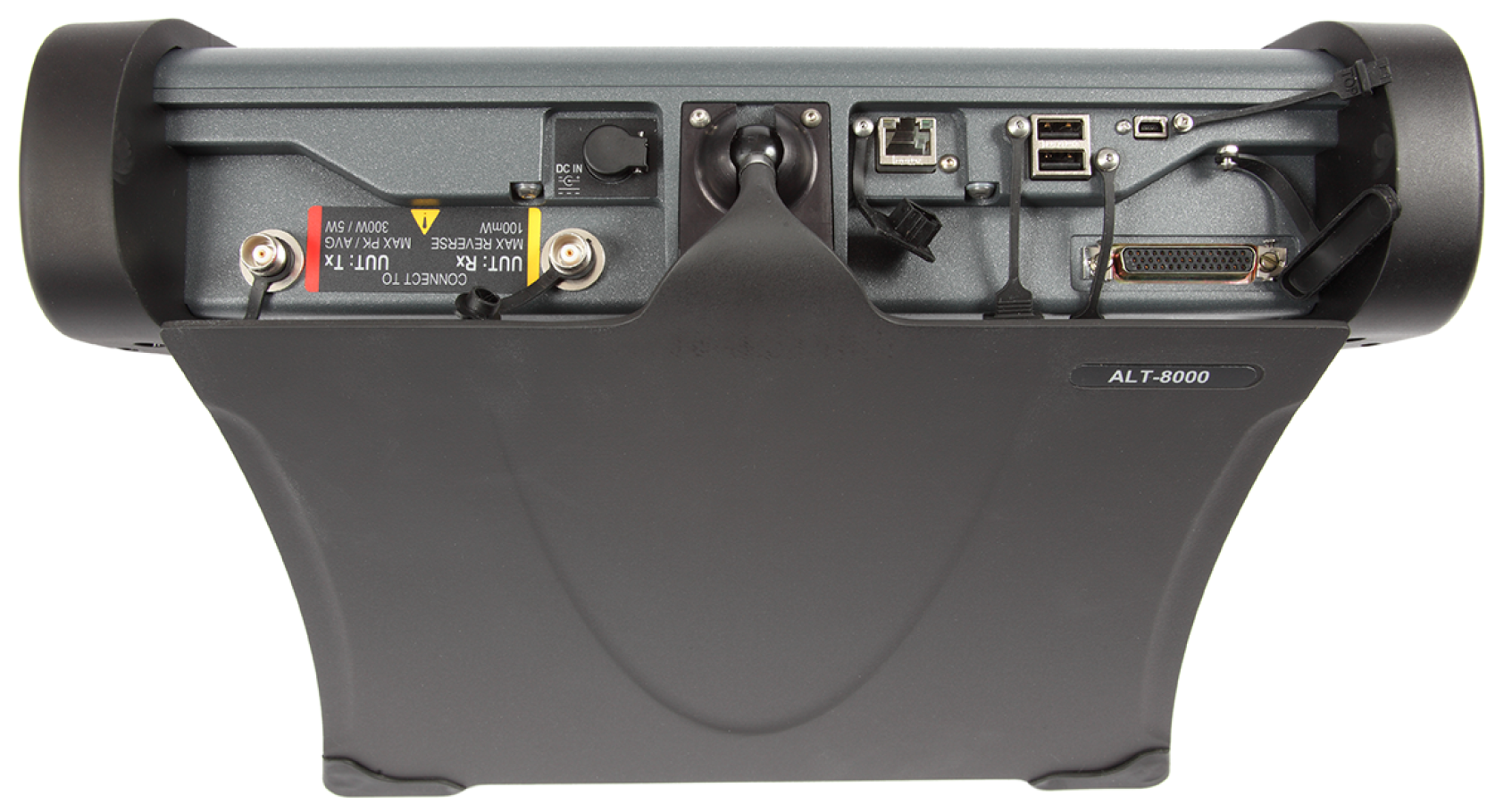

• Непосредственное подключение к UUT T/R или к установленной системе через изолирующие антенные колпаки.
• Программируемые профили с различными сценариями взлёта/снижения, каждый профиль может содержать до 20 сценариев которые могут выполняться в определённо-заданной последовательности.
• Возможность обновления программного обеспечения в приборе, загрузка через сайт VIAVI.
• Параметрические измерения мощности Tx / частоты / ширины импульса / отклонения FM / PRF.
• Установка системы оповещения о состоянии местности (TAWS).
• Имитация полного заход на посадку, включая вспышку.
• Имитация взлета и посадки.
• Воспроизведение фактических условий в воздухе.
• Большой список поддерживаемого оборудования RADALT.

Преимущества:

• Работа от аккумулятора около 4-х часов.
• Тестирование импульсных радиовысотомеры (не импульсный тип компрессии).
• Создание профилей для управления динамическим моделированием высоты.
• Тестирование сигналов ЧМ радио высотомеров, в том числе аналоговых.
• Радиометрический тест радиочастотной петли позволяющий определить неисправность Tx, Rx антенн или фидера.

Сферы применения:

• Системы предупреждения о столкновении с землей
• Создание профилей для контроля динамической имитации высоты
• Имитация комплексного захода на посадку, включая выравнивание
• Имитация подъема в воздух и вылета
• Имитация фактических условий нахождения в воздухе
