ATEQ ADSE 740 Тестер проверки и калибровки приборов измерения параметров воздуха

Тестер Пито-Статика для лабораторий и мастерских ADSE 740 - это полноценный высокопроизводительный автономный стенд с двойным давлением Ps и Pt, специально разработанный для использования в мастерской или в лаборатории для проверки и калибровки всех приборов для измерения параметров воздуха, таких как высотомеры, индикаторы вертикальной скорости, индикаторы воздушной скорости, MACH-метры, компьютеры для измерения параметров воздуха ...) и датчиков.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Высокоточные встроенные датчики позволяют использовать ADSE 740 в качестве стандарта давления.
Пользовательский интерфейс программируется с использованием Windows® и Labview®, а база данных управляется с помощью электронной таблицы для легкой оценки, управления, статистики и представления.

Возможность полной самопроверки
Высокая точность, высокое разрешение
Соответствует RVSM
Программируемый тест на герметичность •
Программируемый диапазон полета для защиты тестируемого оборудования
Одновременное отображение наиболее важных значений полета
Программируемый (защищен паролем от записи)
Графики испытаний
Выбор единиц измерения давления: ГПа; фунт/кв. дюйм; дюйм рт. ст.; мм рт. ст.; фут/м; узлы; км/ч; Число Маха
Интерфейс команд SCPI (по умолчанию RS232)

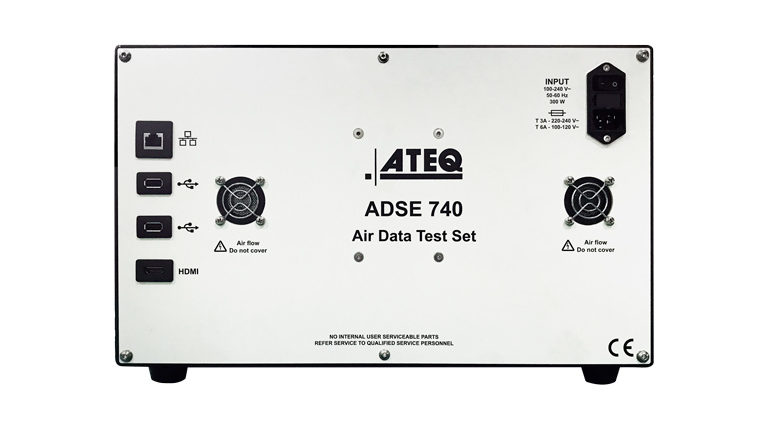

Подключения к компьютеру: HDMI, порт USB
Ethernet

Разработано для лабораторного использования.

ADSE 740 Pitot Static Tester — это высокоточный набор для проверки данных о воздушном давлении и статическом давлении для мастерских и лабораторий. Он предназначен для управления и калибровки высотомеров, указателей скорости набора высоты, указателей воздушной скорости и воздушных вычислителей. Он поставляется в 19-дюймовом корпусе 6U для монтажа в стойку и включает в себя управляющий компьютер, измерительные системы и функции безопасности испытаний. Это гарантирует вам полное решение для проверки данных о воздушном давлении и статическом давлении для всех ваших нужд.

Разработан для упрощения работ по техническому обслуживанию в мастерской

Испытательный комплект ADSE 740 был специально разработан для упрощения испытаний под давлением оборудования, устанавливаемого на самолет (высотомер, указатель воздушной скорости, указатель скорости набора высоты, компьютеры воздушных данных, угол атаки…) в мастерской или как часть всего испытательного стенда авионики. Пользовательский интерфейс запрограммирован под Windows® и Labview®, с базой данных, управляемой в формате электронной таблицы для легкой оценки, управления, статистики и представления.

Гибкий

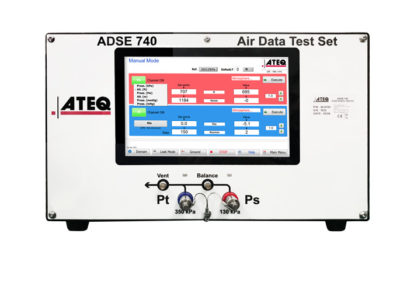

ADSE 740 обеспечивает превосходную гибкость для проведения всех ваших испытаний. Он обеспечивает возможность проводить независимые или одновременные измерения или генерирование давления воздуха (Ps = канал высоты) и общего (Pt = канал скорости воздуха, число МАХ) на независимых каналах. В режиме «Программа» оператор может выбрать ввод на каждом шаге программы фактических данных, считываемых с испытуемого устройства (UUT), или позволить программе работать и вручную считывать значения для считывания с испытуемого оборудования на сенсорном экране на передней панели ADSE 740.

СПЕЦИФИКАЦИИ ИЗМЕРЕНИЙ

Функция	Диапазон	Точность
Высота	-2300–60 000 футов	± 3 фута на высоте 0 футов
Скорость набора высоты	от 100 до 6000 футов/мин	± 10 футов или ± 1 %
Скорость полета (1)	от 0 до 800 узлов	± 0,5 узла при 50 узлах
Скорость полета Маха	от 0 до 4,0 Маха	± 0,0006 М при 0,8 М на высоте 25 000 футов
Статический датчик (2)	72–1100 гПа	± 0,13 гПа
Датчик Пито (2)	от 0 до 1455 дгПа	± 0,30 дгПа

(1) Точность после функции автообнуления
(2) По запросу доступны различные диапазоны и скорости датчиков

Характеристики измерений в стандартных условиях.
• Текущие разработки могут привести к изменению спецификаций без предварительного уведомления.
• Специальные разработки могут рассматриваться в каждом конкретном случае.

В КОМПЛЕКТ ПОСТАВКИ ВКЛЮЧЕНЫ АКСЕССУАРЫ

•  Нагнетательные и вакуумные насосы
•  3-метровая трубка Ps, Pt и AoA с разъемом AN-4 female /RB03-M
•  2-метровый кабель переменного тока 110/220 В
•  Интерфейс RS 232 для ПК
•  Программное обеспечение для ПК для ОС Windows
•  Два ниппеля RB03-M / AN-4 M

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Температура рабочая	Рабочая температура: от 10°C до 40°C (от 50°F до 104°F) Хранение: от -20°C до +60°C (от -4°F до 140°F) (расширенный диапазон по запросу)
Источник питания	90/264 В переменного тока от 50 до 400 Гц
Размеры	440 x 260 x 380 мм (17,3 x 10,2 x 14,9 дюйма) 20 кг (44 фунта)
Экран	10-дюймовый цветной сенсорный ЖК-экран
Калибровка	Рекомендуемый период 12 месяцев
Простота использования	Интерфейс Windows «человек-машина» Программный сценарий Простое программирование отчетов об испытаниях
Простота обслуживания	Модульная конструкция, обеспечивающая легкий доступ к механическим узлам и электронным компонентам

ПАРАМЕТРЫ

Диапазон на Ps: 80 000 футов или 100 000 футов
Диапазон на Pt: 350 или 1000 узлов
Опция высотного кодера
Опция SCPI
Опция EPR (степень повышения давления в двигателе)
Опция давления в кабине
Опция выпускного клапана

ATEQ ADSE 740 Тестер проверки и калибровки приборов измерения параметров воздуха

Документы

ADSE740-Factsheet-EN-V4 Размер: 1,2 мб
