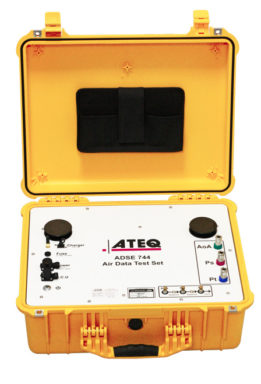

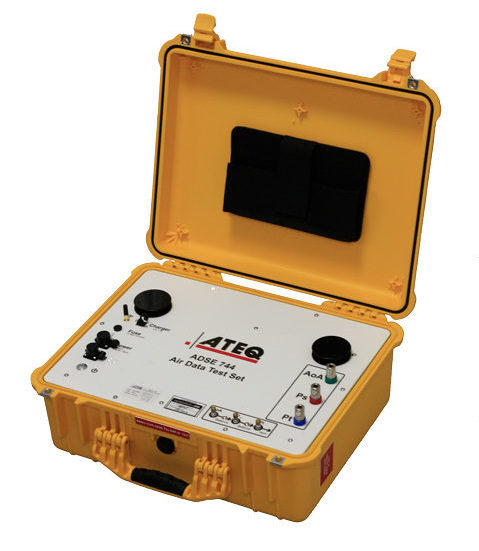

Комплект для тестирования воздушных данных ATEQ ADSE-744

Тестер пито-статики / тестер AoA Тестирование AoA еще никогда не было таким простым ADSE 744 - это новейший из нашего широкого ассортимента тестеров пито и статических тестеров. Этот набор для тестирования воздушных данных был специально разработан для трубок пито нового поколения, в которых интегрированы чувствительные зонды, датчики давления и мощная компьютерная обработка воздушных данных для получения всех критических параметров воздушных данных, включая пито и статическое давление, воздушную скорость, высоту и угол атаки. Этот статический тестер пито разработан в первую очередь для использования на линии полета для проверки всех систем приборов барометрического и манометрического давления.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Канал AoA (угол атаки) ведет себя как второй канал Ps, чтобы создать перепад давления между 2 каналами Ps, что позволяет ему выполнять моделирование различных углов атаки. Большой сенсорный экран с экранной справкой позволяет легко выполнять все проверки на палубе или в кабине одним оператором. ADSE 744 прочный и размещен в мобильном погодозащищенном корпусе. Прикрепленная сумка содержит напорные шланги и электрические кабели.

Встроенные насосы давления и вакуума
Пульт дистанционного управления на базе Windows
Возможность полной самопроверки
Высокая точность, высокое разрешение
Соответствует RVSM
Программируемое испытание на герметичность
Программируемый диапазон полета для защиты
испытываемого оборудования
Одновременное отображение наиболее важных значений полета
Программируемые (защищены паролем)
графики испытаний
Выбор единиц давления: гПа; фунт/кв. дюйм; дюйм рт. ст.; мм рт. ст.; футы ; м; узлы; км/ч; число Маха

Разнообразные приложения

ADSE 744 предназначен для проведения испытаний с использованием приемника Пито и статического давления на всех типах воздушных судов, включая гражданские, военные, самолеты с фиксированным крылом и винтокрылые машины, и в первую очередь предназначен для использования на летном поле для проверки всех систем барометрических и манометрических приборов давления.

Для испытательного комплекта Пито-статики ADSE 744 доступно несколько опций, например, датчики низкой скорости для вертолетов, планеров и беспилотников, а также датчики высокой скорости для военных самолетов и т. д.

Разработано для оператора

ADSE 744 был разработан для упрощения испытаний под давлением оборудования, установленного на самолете (высотомер, указатель скорости полета, указатель скорости набора высоты, компьютеры воздушных данных…) в мастерской, ангаре или непосредственно на взлетно-посадочной полосе. Благодаря полному набору каналов оператор может изолировать различные контуры, не выходя из кабины. Кроме того, канал угла атаки (AoA) ведет себя как второй канал Pt для создания перепада давления, что позволяет пользователю выполнять моделирование.

Удобная таблица

ADSE 744 поставляется с проводной или WiFi-подключенной цветной сенсорной панелью, чтобы предоставить оператору большую свободу. Пользователь будет управлять тестами с помощью ручного ввода или использовать предопределенные тестовые последовательности, которые можно запрограммировать в ADSE 744. Как подтвердили многие существующие пользователи, HMI был разработан, чтобы быть удобным, эффективным и максимально простым в использовании.

Разработан для адаптации к разнообразной среде

Комплект для статических испытаний Пито ADSE 744 размещен в очень прочном, защищенном от непогоды мобильном боксе, предназначенном для доставки непосредственно к самолету, на взлетно-посадочную полосу или в ангар для проведения испытаний «на месте» на оборудовании самолета. ADSE 744 позволяет оператору проводить испытания даже в сложных рабочих условиях.

Блок дистанционного управления (RCU) может быть подключен через WiFi или кабель в соответствии с рабочей средой и потребностями оператора. RCU представляет собой планшетный ПК, оснащенный водонепроницаемым сенсорным экраном, отображающим параметры статического (Ps) и общего (Pt) давления, и дает оператору большую гибкость для перемещения по самолету во время испытания. Питание ADSE 743 может быть от 90/264 В переменного тока, от 50 до 400 Гц.

СПЕЦИФИКАЦИИ ИЗМЕРЕНИЙ

Функция	Диапазон	Точность
Высота	-2300–60 000 футов	± 3 фута на высоте 0 футов
Скорость набора высоты	от 100 до 6000 футов/мин	± 10 футов или ± 1 %
Скорость полета (1)	от 0 до 800 узлов	± 0,5 узла при 50 узлах
Скорость полета Маха	от 0 до 4,0 Маха	± 0,0006 М при 0,8 М на высоте 25 000 футов
Угол атаки	± 1000 дгПа	± 0,35 дгПа
Статический датчик (2)	72–1100 гПа	± 0,13 гПа
Датчик Пито (2)	от 0 до 1455 дгПа	± 0,30 дгПа
Датчик AoA (2)	72–2000 гПа	± 0,30 гПа

(1) Точность после функции автообнуления
(2) Различные диапазоны и скорости датчиков доступны по запросу или в качестве опции

Характеристики измерений в стандартных условиях.
• Текущие разработки могут привести к изменению спецификаций без предварительного уведомления.
• Специальные разработки могут рассматриваться в каждом конкретном случае.

В КОМПЛЕКТ ПОСТАВКИ ВКЛЮЧЕНЫ АКСЕССУАРЫ

Пульт дистанционного управления Wi-Fi в стандартной комплектации
Два ниппеля RB03-M / AN-4 M
Гибкие шланги Ps и Pt длиной 10 м с разъемом AN-4 female /RB03-M
Кабель переменного тока длиной 10 м
Пластиковый водонепроницаемый чемодан
Специальная сумка для трубок и кабелей

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Температура рабочая	Эксплуатация от -5°C до 50°C (от 23°F до 122°F) Хранение от -20°C до +60°C (от –4°F до 140°F) (Расширенный диапазон по запросу)
Источник питания	90/264 В переменного тока от 50 до 400 Гц
Корпус	Полностью защищен от атмосферных воздействий, соответствует требованиям электромагнитной совместимости MIL STD 462D
Размеры	525 x 216 x 435 мм (20,7 x 8,4 x 17,2 дюйма) 18 кг (40 фунтов)
Калибровка	Рекомендуемый период 12 месяцев
Простота использования	Пульт дистанционного управления с сенсорным экраном Wi-Fi, цветной ЖК-дисплей, встроенная сумка для кабелей и шлангов
Простота обслуживания	Техническое обслуживание ограничивается калибровкой и регулярной внешней очисткой.

ПАРАМЕТРЫ

Диапазон на Pt: 350 узлов
EPR (степень повышения давления в двигателе)
Давление в кабине
Выпускной клапан
