ADSE 746 Тестер барометрических и манометрических приборов давления ATEQ

   Этот статический тестер Пито ADSE 746 предназначен в первую очередь для использования на линии полета, чтобы охватить тестирование всех систем барометрических и манометрических приборов давления. Большой сенсорный экран с экранной справкой позволяет легко выполнять все проверки на палубе или в кабине одним оператором. Испытательный комплект прочный и размещен в мобильном погодозащищенном кейсе, оснащенном шинами колес. Прикрепленная сумка содержит шланги давления и электрические кабели.

•    Встроенные насосы давления и вакуума
•    Пульт дистанционного управления на базе Windows
•    Возможность полной самопроверки
•    Высокая точность, высокое разрешение
•    Соответствует RVSM
•    Программируемое испытание на герметичность
•    Программируемый диапазон полета для защиты тестируемого оборудования
•    Все четыре основных параметра полета отображаются одновременно
•    Программируемые (защищены паролем от записи) графики испытаний
•    Выбор единиц давления: гПа; фунт/кв. дюйм; дюйм рт. ст.; мм рт. ст.; футы; м; узлы; км/ч; число Маха

Разработано для многоканальных тестов

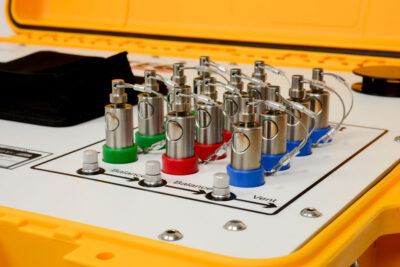

ADSE 746 был специально разработан для проведения испытаний на самолетах, требующих одновременной проверки более одного канала Ps, Pt или/и AoA. Благодаря четырем независимым каналам управления ADSE 746 позволяет оператору тестировать оборудование, установленное на самолете, такое как высотомер, указатель воздушной скорости, указатель скорости набора высоты, компьютеры воздушных данных... Будь то в мастерской, в ангаре или прямо на взлетно-посадочной полосе, оператор может выбирать и изолировать различные цепи, не выходя из кабины.

ADSE 746 — испытательный комплект, соответствующий требованиям RVSM.

Удобный планшет

ADSE 746 позволяет подключать проводную или WiFi-цветную сенсорную панель к испытательному набору, предоставляя оператору большую свободу. Пользователь будет управлять своими тестами с помощью программных последовательностей или использовать предопределенные тестовые последовательности в ADSE 746. Как подтвердили многие существующие пользователи, HMI был разработан, чтобы быть удобным, эффективным и максимально простым в использовании.

Разработан для адаптации к разнообразной среде

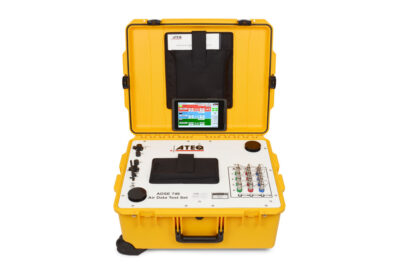

Испытательный комплект ADSE 746 размещен в очень прочном корпусе. ADSE 746 имеет колеса, что позволяет легко перемещать этот воздушный тест данных непосредственно к самолету на взлетно-посадочной полосе или в ангаре, чтобы продолжить «на месте» для проверки оборудования, установленного на самолете. ADSE 746 позволяет оператору адаптировать свою работу даже в другой рабочей среде благодаря блоку дистанционного управления (RCU).

Блок дистанционного управления (RCU) может быть подключен через WiFi или кабель в соответствии с рабочей средой и потребностями оператора. RCU представляет собой планшетный ПК, оснащенный водонепроницаемым сенсорным экраном, на котором отображаются параметры статического (Ps), общего (Pt) и AoA (угол атаки) давления, и который дает оператору большую гибкость для перемещения по самолету во время испытания. Питание ADSE 746 может быть 90/264 В переменного тока, 50–400 Гц.

СПЕЦИФИКАЦИИ ИЗМЕРЕНИЙ

Функция	Диапазон	Точность
Высота	-2300–60 000 футов	± 3 фута на высоте 0 футов
Скорость набора высоты	от 100 до 6000 футов/мин	± 10 футов или ± 1 %
Скорость полета (1)	от 0 до 800 узлов	± 0,5 узла при 50 узлах
Скорость полета Маха	от 0 до 4,0 Маха	± 0,0006 М при 0,8 М на высоте 25 000 футов
Угол атаки (2)	± 1000 дгПа	± 0,35 дгПа
Статический датчик (3)	72–1100 гПа	± 0,13 гПа
Датчик Пито (3)	от 0 до 1455 дгПа	± 0,30 дгПа
Датчик AoA (3)	72–2000 гПа	± 0,30 гПа

(1) Точность после функции автообнуления
(2) Варианты AoA: ± 2000 DhPa (± 0,40 DhPa)
(3) Различные диапазоны и скорости датчиков доступны по запросу или в качестве опций

Характеристики измерений в стандартных условиях.
   Текущие разработки могут привести к изменению спецификаций без предварительного уведомления.
   Специальные разработки могут рассматриваться в каждом конкретном случае.

В КОМПЛЕКТ ПОСТАВКИ ВКЛЮЧЕНЫ АКСЕССУАРЫ

•   Пульт дистанционного управления Wi-Fi в стандартной комплектации
•   Два ниппеля RB03-M / AN-4 M
•   Гибкие шланги Ps и Pt длиной 10 м с соединителем AN-4-F /RB03-M
•   Кабель переменного тока длиной 10 м
•   Вертикальный пластиковый ящик с системой роликовых шин
•   Чемодан для трубок и кабелей

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Температура	Эксплуатация от -10°C до 50°C (от 14°F до 122°F) Хранение от -20°C до +60°C (от –4°F до 140°F) (Расширенный диапазон по запросу)
Источник питания	90/264 В переменного тока от 50 до 400 Гц
Случай	Полностью защищен от атмосферных воздействий, соответствует требованиям электромагнитной совместимости MIL STD 462D
Физический	625 x 500 x 297 мм (25,6 x 19,7 x 11,7 дюйма) 20 кг (44 фунта)
Калибровка	Рекомендуемый период 12 месяцев
Простота использования	Пульт дистанционного управления с сенсорным экраном Wi-Fi, цветной ЖК-дисплей, встроенная сумка для кабелей и шлангов
Простота обслуживания	Техническое обслуживание ограничивается калибровкой и регулярной внешней очисткой.

ПАРАМЕТРЫ

•    Диапазон на Ps: 80 000 футов или 100 000 футов
•    Диапазон на Pt: 350 или 1000 узлов
•    Кодировщик высоты
•    Всасывающий насос
•    Внутренний аккумуляторный блок
•    Четыре выбираемых выхода
•    Опция постоянного тока (от 19 до 32 В постоянного тока)
•    EPR / Давление в кабине / Выпускной клапан
•    Большие насосы (в зависимости от объема): 80 000 футов – 10 000 футов/мин или 100 000 футов
