Калибратор давления Laversab 6300

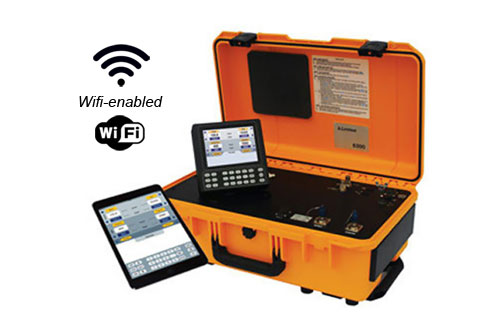

Модель Laversab 6300 — это универсальный 2-канальный тестер Пито RVSM, предназначенный для авиации общего назначения; всех бизнес-джетов и коммерческих самолетов. Он используется для проверки герметичности и точности систем Пито статического давления самолетов RVSM на высоте до 690 узлов и 60 000 футов. Проверки точности обычно выполняются на высотомерах, указателях скорости и VSI. Модель 6300 оснащена дистанционным блоком с большой клавиатурой и дисплеем, съемной 8-часовой батареей (опционально), широким диапазоном рабочих температур (опционально) и «профилями» для ускорения тестирования. Калибровка требуется только один раз в год. 6300 можно контролировать с помощью iPad или других планшетов.

Модель 6300 одобрена для Boeing, Airbus и большинства OEM-производителей.

Основные функции

с поддержкой WiFi

RVSM и автоматизированная работа Просто введите целевые заданные значения высоты и скорости полета, и устройство автоматически достигнет целевых значений, увеличивая скорость на запрограммированных скоростях. Управление в заданном значении стабильно в пределах ± 1 фут и ± 0,1 узла. Низкая цена этого тестера RVSM делает его очень доступным

Период калибровки: 1 год

Программируемые пределы Программируемые пользователем пределы высоты, скорости полета, числа Маха, вертикальной скорости и скорости полета обеспечивают защиту самолета.

Защита от отрицательной скорости полета. Внутренний предохранительный клапан перепада давления обеспечивает защиту от отрицательной скорости полета.

Съемная батарея (опционально) Съемная батарея обеспечивает непрерывную работу в течение 6–8 часов. Время перезарядки составляет всего 8 часов.

Работа при низких температурах (опция) Благодаря дополнительным внутренним нагревателям устройство может работать при температуре до -40 °C.

Функции «Jog» и «Hold» Уставки могут быть «подняты» вверх или вниз с небольшими приращениями. Переход к уставке может быть поставлен на «удержание» и контролироваться по текущему измеренному значению.

Функция «Ground» Приводит выходные данные Пито и Статика к давлению окружающей среды «Ground» после завершения теста. Давление окружающей среды постоянно контролируется.

Функция «Профили» Профиль уставок может быть загружен с ПК, что позволяет пользователю переходить от уставок к уставкам с помощью одной клавиши. Каждый профиль может иметь до 50 уставок, и в устройстве можно сохранить 15 профилей.

Проверки на герметичность Проверки на герметичность с помощью Пито и Статики можно выполнять как независимо, так и одновременно. Три таймера утечек можно запрограммировать на выполнение хронометрированных утечек от 1 до 20 минут. Отображение «мгновенных» показателей утечек обеспечивает немедленную обратную связь для пользователя.

Источник давления и вакуума Встроенные мембранные насосы обеспечивают источник давления и вакуума для устройства.

Удаленный блок Удаленный блок — это интерфейс оператора для тестера. Он оснащен 5,8-дюймовым цветным дисплеем с возможностью чтения при солнечном свете, клавиатурой с подсветкой и сенсорным экраном (который можно отключить). Все операции выполняются с одного экрана, на котором отображаются все соответствующие параметры.

Ручные выпускные клапаны При потере питания блок поддерживает давление. Блок может быть вручную сброшен на «землю» с контролируемой скоростью с помощью прецизионных дозирующих клапанов. Приложения

Область применения

• Проверка герметичности и точности на коммерческих, деловых и военных самолетах
• Проверка герметичности и точности вертолетов и БПЛА
• Идеально подходит для интенсивного и линейного обслуживания коммерческими авиалиниями.

Основные технические характеристики

Наименование параметра	Диапазон измерений	Пределы допускаемой погрешности
Входные параметры – задание и измерение давления
Статическое давление (Ps)	7...128,7 кПа	±7 Па
Полное давление (Pt)	7...203,2 кПа	±10 Па
Выходные параметры
Высота полета (Н), м	минус 1200...18288	±0,6 (Н=0) ±1,83 (Н=10668) ±3,66 (Н=15240)
Вертикальная скорость, м/с	±127
Скорость полета (Vп), км/ч	0...1200	±0,93 (Vп=93) ±0,46 (Vп=185) ±0,09 (Vп=1200)
Число Маха	0...3	±0,001 М
Диапазон рабочих температур, °С	0...50
Напряжение питания - однофазного переменного тока,В (частота, Гц)	90...260 (47...440)
Потребляемая мощность, В·А	150
Габаритные размеры, мм	559 × 356 × 229
Масса, кг	19
Средний срок службы, лет	20
Статический канал:
Диапазон измерений давления	0,1 …42 дюйм рт.ст. (0,34 … 142 кПа)
Разрешение	0,001 дюйм рт.ст.   (3,4 Па)
Погрешность измерений давления	±0,002 дюйм рт.ст. (±6,8 Па)
Диапазон установки барометрической высоты	-4000…60000 фут (-1219…18288 м)
Разрешение	1 фут (0,3 м)
Погрешность установки высоты	±2 фут (±0,6 м) на высоте 0 фут (0 м) ±6 фут (±1,8 м) на высоте 35000 фут (10668 м) ±12 фут (±3,7 м) на высоте 50000 фут (15240 м)
Диапазон установки вертикальной скорости	0…25000 фут/мин (0…127 м/с)
Разрешение	1 фут/мин (0,005 м/с)
Погрешность установки вертик. скорости	±1% от изм. величины

• Калибратор давления
• Пульт дистанционного управления
• Коммуникационный кабель пульта управления
• Коммуникационный кабель RS232
• Кабель питания

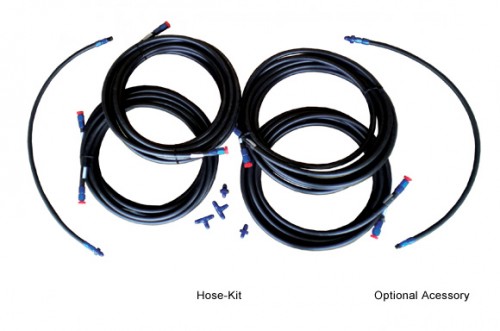

• Комплект пневматических шлангов
• Паспорт
• Руководство по эксплуатации
