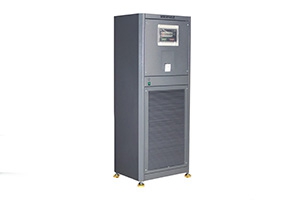

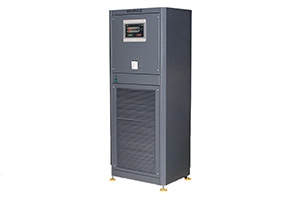

Выпрямитель для гальваники В-ТПВ-120

Выпрямитель для гальваники серии В-ТПВ-120 предназначен для преобразования переменного тока промышленной частоты в постоянный. Применяется для питания гальванических ванн, станков электрохимической обработки металлов и других нагрузок, может быть использован в качестве исполнительного устройства в системах управления технологическими процессами.

Количество каналов, шт	1
Напряжение, В	120
Ток заряда, А	800

Выпрямитель серии В-ТПВ-120 имеет диапазон регулировки напряжения до 120 В и широкий диапазон регулировки выходного тока: 100, 200, 400, 800, 1600, 3200, 6400, 12800 А.

Минимальные весогабаритные характеристики, ровная без импульсов форма напряжения, а также дополнительный набор различных функций, позволяет упрощать проведение гальванического процесса.

Выбор мощности выпрямителя постоянного тока зависит от объема ванны и как следствие от площади загрузки, применяемого электролита и интенсивности проведения электролиза.

Изделие имеет встроенный микропроцессор, обеспечивающий процесс гальванизации как полностью в автоматическом режиме, так и в ручном режиме.

Длительная бесперебойная работа выпрямителя обеспечивается, за счет интегрированной системы охлаждения. Даже при работе на максимальных значениях тока и напряжения, в устройстве обеспечивается надежная защита от перегрева, которая контролируется датчиками температуры.

Применение выпрямителя В-ТПВ-120 для АКБ

В данном устройстве используются группы высокочастотных преобразователей, работающих на общую нагрузку, что обеспечивает высокое качество стабилизации выходных параметров, а также большой выходной ток при относительно небольших габаритах и массе изделия.

Выпрямитель также может управляться с помощью персонального компьютера, ноутбука и планшета через USB или WIFI соединение.

В зависимости от модификации выпрямителя для гальваники в корпусе типа "шкаф" могут быть установлены 2 варианта исполнения органов управления:

• жидкокристаллический индикатор (ЖКИ) с механическими кнопками;
• цветной сенсорный дисплей.

Выпрямитель имеет быстродействующую защиту от перегрузок и короткого замыкания.

Преимущества

Выпрямитель для гальваники серии В-ТПВ-120 производства "KRONVUZ" отличается высокотехнологичностью, уникальностью, компактным исполнением и легкостью в управлении. В исполнение типа "шкаф" выпрямитель оснащен полнофункциональной цифровой панелью управления и контроля; блоком процессорного управления и программирования. Источник питания реализован по типовой схеме. Нет понижающего трансформатора, ШИМ управляет высоковольтными IGBT-модулями - отсюда, малый вес и высокий КПД (более 90%).

Расшифровка выпрямителя серии В-ТПВ-120

Характеристики выпрямителя для гальваники В-ТПВ-120

Наименование	Характеристика
Количество независимых каналов	1
Дискретность изменения выходного напряжения, В	0,1
Дискретность изменения выходного тока, А	0,1
Степень защиты оболочки по ГОСТ 14254-96	IP65
Напряжение питания, В/Гц	220/50 (110/60)

*Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Наименование изделия	Максимальный выходной ток заряда, А	Максимальное выходное напряжение, В
В-ТПВ-100-120	100	120
В-ТПВ-200-120	200	120
В-ТПВ-400-120	400	120
В-ТПВ-800-120	800	120
В-ТПВ-1600-120	1600	120
В-ТПВ-3200-120	3200	120
В-ТПВ-6400-120	6400	120
В-ТПВ-12800-120	12800	120

Графики заряда кислотных и щелочных аккумуляторов

Заряд постоянным током



Заряд постоянным напряжением



Заряд постоянным током и постоянный напряжением

Метод заряда постоянным током

Полный заряд АКБ происходит при подключении ее к источнику тока постоянной силы. Сила тока при 20-часовом заряде берется равной 1/20 Ср, а при 10-часовом — 1/10Ср (где Ср — номинальная емкость АКБ).

Преимуществом заряда постоянным током является возможность полноценного заряда батареи. Чем меньше зарядный ток, тем глубже заряд. Однако, не стоит впадать в крайность — при совсем низком токе время зарядки будет несравнимо большим. Наоборот, при очень большом токе батарея «закипит» значительно быстрее, но при этом не успеет зарядиться на все 100%.

К недостаткам данного метода относятся:

• обильное газовыделение;
• возможность повышения температуры.

Метод заряда при постоянном напряжении

Данным методом можно зарядить АКБ до 90-95% номинальной емко-сти. Недостаток метода — значительный нагрев батареи из-за большой си-лы тока в начале заряда.

Напряжение источника, к которому подключена АКБ, выдерживается постоянным.

В зависимости от величины напряжения ток может достигать в начале процесса значительной силы, а затем по мере заряда снижается до нуля.

Метод заряда комбинированный

Для снижения указанных отрицательных эффектов применяют двухступенчатый режим заряда. В течение 1-й ступени производят заряд постоянным током 0,1Ср до достижения АКБ заданного напряжения. За-тем продолжают заряд при стабилизированном постоянном напряжении.

Для получения зарядного тока в данном устройстве используется встроенный микропроцессор и современный высокочастотный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия (до 12 кВт).

 Зарядное устройство имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• предварительная диагностика и определение возможности запуска устройства;
• защита от скачков напряжения питающей сети;
• защита от превышения выходного напряжения;
• защита от неправильного подключения АКБ;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от перегрузок по току;
• защита от перегрева.

Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники, обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным устройствам серии ВЗА, работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

Особенности

Компоненты В-ТПВ-120

Металлическая цельносварная конструкция

Прочный корпус изделия и его компактность. позволяет легко и просто встраивать данный модуль в 19-дюймовые стойки, модули нашего производства отличаются высокой надежностью и долгим сроком эксплуатации по сравнению с другими зарядными модулями и аналогами.

Высокопроизводительный процессор внутри

Не позволяет устройству перегружаться, а также отвечает за его скорость и производительность. С помощью процессора обеспечивается бесперебойность работы и поддерживается уровень эффективности при долгой эксплуатации. Таким образом, устройство безопасно в использовании, так как предотвращаются перегрузки и вероятность выведения из строя становится минимальным.

Сенсорный экран диагональю - 10 дюймов

Он заменяет ручную панель управления, а также имеет высокочувствительный сенсор, который делает управление простым и удобным. Дизайнеры сделали интерфейс уникальным и комфортным для пользователя. С помощью него вся информация, которая необходима, хорошо видна на экране. Это позволяет оптимизировать процессы контроля за устройством и вносить корректировки в работу при необходимости.

Собственное программное обеспечение

Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный режим, ввести данный и нажать «Старт». Устройство сделает всё остальное автоматически.

Чертежи выпрямителя для гальваники В-ТПВ-120

Размеры выпрямителя для гальваники меняются в зависимости от комплектации

Чертеж выпрямителя для гальваники В-ТПВ-120

Чертеж выпрямителя для гальваники В-ТПВ-120


ПО

При запуске изделия появляется изображение с логотипом компании и сменяющая его контактная информация.

Для появления вкладки «Настройки» необходимо нажать на экран. Во вкладке «Настройки» пользователь может выбрать количество рабочих циклов (от 1 до 4), заполнить информацию для печати отчета. Для автоматической печати отчета, необходимо перед процессом заряда заполнить необходимую информацию и активировать печать поставив галочку. После завершения заряда, автоматически распечатается отчет.

Для выбора нужного числа рабочих циклов необходимо в соответствующей вкладке выбрать их количество. После выбора количества появятся столько шестеренок, сколько было выбрано рабочих циклов. Для перехода во вкладку «СТАДИЯ» необходимо нажать на шестеренку. В этой вкладке выбирается режим заряда постоянным током/напряжением, выставляется нужный ток/напряжение, задается время заряда и производится выбор события, по которому завершить заряд (по предельным значениям тока/напряжения, а также по времени).

Для того чтобы начать процесс заряда, необходимо вернуться во вкладку «Настройки» для этого нажать кнопку ← Назад. Затем нажать кнопку Далее →. Откроется основной экран. На основном экране отображаются: выбранный режим, текущие значения тока и напряжения, ведется отсчет времени и выводится информация о событиях и ошибках. Для запуска режима ЗАРЯД необходимо нажать кнопку ПУСК, а для вынужденной остановки кнопку СТОП.

Если нажать на кнопку Подробнее → откроется системное меню

В нем отображаются значения с датчиков тока, напряжения, температуры, регистры состояния и ошибок, угол открытия тиристоров, а также кнопка Установка ноля. Она нужна для калибровки изделия.

Из этого меню также можно перейти во вкладку «Журнал системных событий». В этой вкладке ведется счет случающимся ошибкам, а также в часах считается наработка.
