Газовый хроматограф Кристаллюкс-4000М

Хроматографический комплекс «Кристаллюкс-4000М» является эффективным решением для проведения рутинных анализов и исследовательских работ. Хроматограф «Кристаллюкс-4000М», обладает высокой надежностью, оптимальными рабочими характеристиками, гибкостью, минимальной сложностью внедрения и обслуживания. Благодаря широкой линейке дополнительных устройств ГХ позволяет решать как рядовые, так и самые сложные задачи.

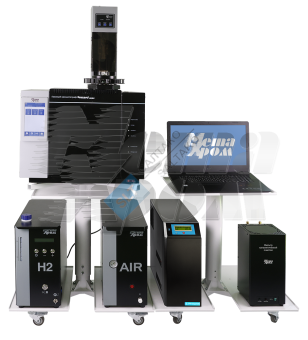

На фото: газовый хроматограф «Кристаллюкс-4000М» и другое оборудование

Хроматограф «Кристаллюкс-4000М»

Автоматический дозатор жидкости НТA

Персональный компьютер

Компрессор воздуха

Генератор азота

Генератор водорода

Фильтр каталитической очистки

Газовый хроматограф включает более 30 основных моделей, каждая из которых может быть адаптирована под конкретную задачу потребителя. Хроматограф состоит из аналитического блока, станции управления, контроля и обработки хроматографической информации, в качестве которой используется персональный компьютер, и программы «NetChrom», работающей в средах Windows и Linux. Кроме того, поставляются дополнительные программы: расчет теплотворных характеристик природного газа, диагностика трансформаторного масла, расчет контрольных карт Шухарта, идентификация многокомпонентных смесей (например, растительного масла, коньяка, углеводородного топлива и др.), вывода данных на внешний монитор.

Один компьютер может работать в реальном времени с несколькими аналитическими блоками (до восьми), а кроме того, управлять работой и обрабатывать сигналы от газового хроматографа «Кристалл-2000» и «Кристаллюкс-4000», обрабатывать сигналы хроматографов других марок через АЦП. Обмен информации между компьютером, аналитическими блоками и хроматографом осуществляется по стандартным интерфейсам типа RS-232C, USB, Ethernet. Возможно управление хроматографом с расстояния до 3000 м. Для задания режимов и обработки информации без помощи компьютера имеется выносная панель управления хроматографом на базе микрокомпьютера с OC Windows. Уровень защиты программы «NetChrom» версии 2.1, согласно Р50.2.077-2014 - "высокий".

Аналитический блок имеет до трех независимых каналов разделения и обработки информации и состоит из термостата колонок, сменного аналитического модуля и блока электронного управления потоками газов (ЭУПГ). По индивидуальному заказу возможна установка четырех детекторов. Для запуска анализа в каждом канале предусмотрена кнопка «Старт», которая дублируется программной кнопкой.

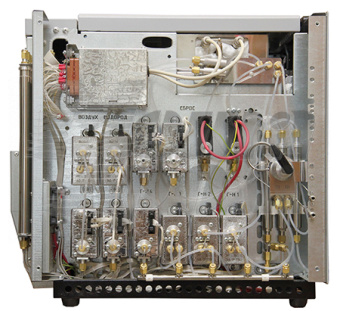

Делители потоков водорода и воздуха

Коммутационная панель подключений аналитического модуля

Регулятор давления для первой капиллярной колонки

Регулятор давления для второй капиллярной колонки

Фильтры

Газовый кран-дозатор

Клапаны сброса пробы

Регуляторы расхода газа-носителя

Блок усилителей

Регулятор расхода водорода

Регулятор расхода воздуха

Входной регулятор давления газа-носителя

Входной регулятор давления водорода

Входной регулятор давления воздуха

Газовый коллектор

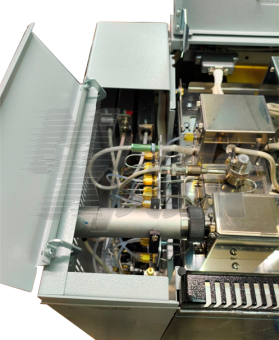

На фото: газовый хроматограф «Кристаллюкс-4000М»: вид на пневматическую схему

Хроматограф выпускается двумя моделями: с объемом термостата колонок 7 л (исполнение 1) или 14 л (исполнение 2). Термостаты позволяют разместить до четырех насадочных (металлических или стеклянных) или трех капиллярных колонок. Управление термостатом осуществляется с помощью нового высокоточного алгоритма термостатирования, позволяющего повысить точность поддержания температуры.

Верхняя панель термостата (аналитический модуль) может быть зафиксирована в рабочем или наклонном положении (под углом 35 - исполнение 1 и 12 - исполнение 2).

Поворот панели обеспечивает удобство установки и замены колонок, что эквивалентно увеличению объема термостата в исполнениях 1 и 2 соответственно на 3л и 5л. Таким образом, эффективный объем термостатов составляет для исполнений 1 и 2 соответственно 10 и 19л.

На верхней панели расположена крышка, предназначенная для доступа к газовой схеме для её перекоммутации.

Для работы термостата в области отрицательных температур к термостату могут быть подключены одно из двух устройств криостатирования (с применением хладагента — жидкого азота, при этом достигается нижний предел температуры минус 100 °C и без применения хладагента — нижний предел температуры — до минус 15 °C). Возможен одновременный анализ на двух капиллярных колонках с независимым управлением потоками газа-носителя. Возможно деление потока после капиллярной колонки на два детектора и ввод пробы одновременно в две колонки.

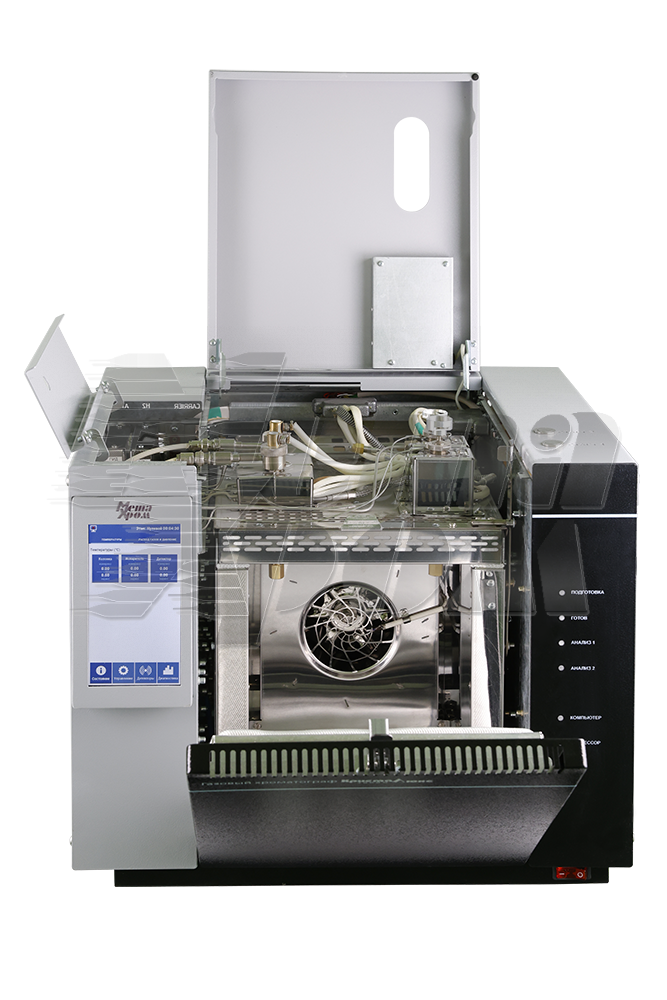

Верхняя крышка

Гайки-радиаторы испарителей

Кнопки старт

Панель индикации состояния (сенсорный экран - опционально)

Дверь термостата колонок съёмная

Сброс газа с мембраны испарителя

Подача газа-носителя в испаритель

Панель газового отсека

Вентилятор термостата колонок

Капиллярная колонка

На фото: газовый хроматограф «Кристаллюкс-4000М»: вид на термостат колонок

Блок ЭУПГ управляет в зависимости от модели хроматографа от двух до семи потоками, в т. ч. водородом и воздухом, с помощью электронных регуляторов расхода газа и давления, при этом предусмотрен режим программирования расхода и давления газа-носителя. Для управления потоком в регуляторе расхода газа применен новый надежный электромагнитный клапан.

Газовые хроматографы серии «Кристаллюкс» оснащены электронным регулятором давления, при помощи которого задается расход газа-носителя через капиллярную колонку. Сброс пробы из капиллярного инжектора (режимы split, split-splitless) осуществляется с помощью электронного регулятора расхода газа и ловушки, которая служит также буфером давления для испаренной пробы. Предусмотрена автоматическая отсечка буфера при выключении прибора с помощью клапана сброса. Возможно поддержание оптимального газового режима капиллярной колонки путем программирования потока газа-носителя по давлению, линейной скорости или массовому расходу. Предусмотрен режим экономии газа и режим «сна» хроматографа.

Входное давление газов стабилизируется с помощью электронных регуляторов давления. Возможно использование двух газов-носителей, а также их переключение.

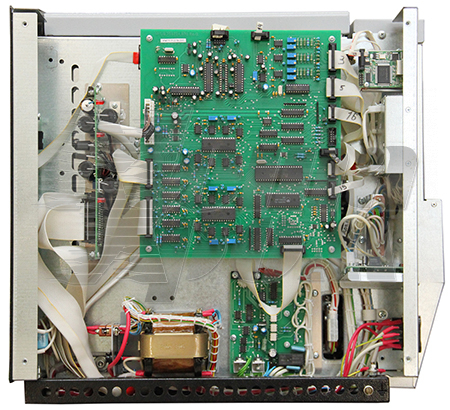

Контроллер

Модуль связи Ethernet

Источник поляризующего напряжения 200В

Модуль флэш-памяти

Коммутатор

Клемма заземления

Источник питания

Силовой трансформатор

Предохранитель

Сетевой фильтр

Кнопка включения сетевого напряжения

На фото: газовый хроматограф «Кристаллюкс-4000М»: блок ЭУПГ

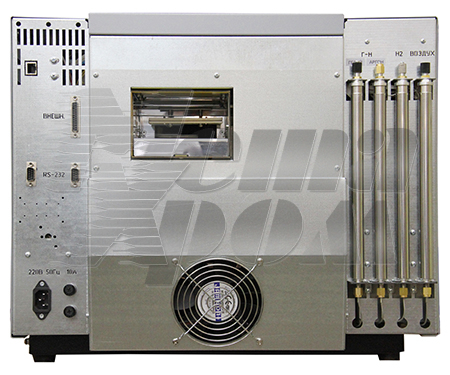

Разъём Ethernet для подключения к рабочей станции

Разъём «ВНЕШ» для подключения внешних устройств

Разъём «RS-232» для подключения к рабочей станции

Предохранители

Сетевой разъём питания

Подключение питающих газов

На фото: газовый хроматограф «Кристаллюкс-4000М»: задняя панель

ГАЗОВЫЙ ХРОМАТОГРАФ «КРИСТАЛЛЮКС-4000М»: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Газовый хроматограф «Кристаллюкс-4000М» полностью автоматизирован, начиная от ввода пробы и заканчивая обработкой хроматографической информации, в т. ч. реализованы функции автоматического регулирования температуры термостатов, расходов и давления газа-носителя (система ЭУПГ), вспомогательных газов, автоматического поджига детекторов, контроль горения пламени в процессе работы, измерения сигналов детекторов с помощью 24-разрядного АЦП.

Предел детектирования ПИД

2,0·10-12 г/с по углероду в углеводородах (гептане, пропане и др.);

Предел детектирования ПИД-пч

9,0·10-13 г/с по углероду в углеводородах (гептане, пропане и др.);

Предел детектирования ДТП

8,0·10-10 г/мл по углеводородам; 1,0·10-10 г/мл по водороду;

Предел детектирования микро-ДТП

3,5·10-10 г/мл по углеводородам; 8,0·10-11  г/мл по водороду;

Предел детектирования ЭЗД, микро-ЭЗД

1,7·10-14 г/с по линдану; 3,9·10-15 г/с по линдану;

Предел детектирования ПФД

1,0·10-13 г/с   по фосфору в фосфорорганических соединениях;

8,0·10-13 г/с   по сере в серосодержащих соединениях;

Предел детектирования ТИД

1,5·10-14 г/с по фосфору в фосфорорганических соединениях;

Предел детектирования ТХД

5,0·10-11 г/мл по водороду;

Предел детектирования ФИД

5,0·10-13 г/с по бензолу;

Предел детектирования ГИД

3,0·10-13 г/с по углероду в метане;

Отношение сигнал/шум МСД

>(1500:1) при вводе 1×10-11 г/мкл октафторнафталина в изооктане

Линейный динамический диапазон ПИД

1×107

Линейный динамический диапазон ДТП

1×106

Объем термостата колонок

14 (19) л

Температура колонок

от Т окр. среды +3°C до +450°C

(по спец. заказу от -15°C с использованием холод. установки)

(по спец. заказу от -100°C с использованием жидкого азота)

Дискретность задания температуры

0,1°C

Температурная стабильность

0,01°C

Скорость программирования температуры

от 0,1 до 125°C/мин.

Количество изотерм

не менее 34

Скорость охлаждения термостата колонок от 400°C до 50°C

3 мин.

Максимальная температура детектора и испарителя

450°

Расход газа-носителя

от 0 до 100 мл/мин. (по заказу от 0 до 500 мл/мин.)

Давление газа-носителя (для капиллярной колонки)

от 0 до 0,40 МПа (по заказу от 0 до 1 МПа)

Максимальное входное давление газа

0,5 МПа        1,25 МПа (по спецзаказу )

Расход водорода

0-500 мл/мин

Расход воздуха

0-1000 мл/мин

Габаритные размеры

(ширина × глубина × высота)

550×500×500 мм

Масса

39 кг

Электрическое питание

от сети переменного тока напряжением 230-240 В, частотой 50 Гц

Максимальная потребляемая мощность

900 ВА (изотермический режим)

Технологическая совместимость ПО «NetChrom v2.1» с другим ПО

LIMS I-LDS, STARLIMS

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ ГАЗОВОГО ХРОМАТОГРАФА

Нефть и нефтепродукты:

Анализ состава и качества природного, попутного, сжиженного газов, газового конденсата, с расчетом теплотворной способности, относительной и абсолютной плотности, давления насыщенных паров;

Анализ детального и группового состава моторного топлива, в т.ч. бензина с расчетом октанового числа, плотности, фракционного состава, давления насыщенных паров;

Анализ моторного топлива на содержание ароматических и кислородсодержащих соединений, ММА и др.;

Анализ нефти, моторного топлива и газа на содержание сероводорода, меркаптанов, сульфидов, тиофенов и других сернистых соединений;

Анализ продукции химического и нефтехимического производства.

Экология:

Анализ пестицидов, гербицидов и других токсикантов в воде, почве, продуктах растениеводства и питания;

Анализ воды на содержание летучих галогеносодержащих и ароматических соединений, ацетона, метанола, предельных углеводородов, нефтепродуктов и др.;

Анализ атмосферного воздуха и воздуха рабочей зоны.

Фармакология

Анализ биологических жидкостей и тканей организма человека на содержание алкоголя, наркотических, лекарственных и отравляющих веществ;

Контроль качества сырья, экстрактов и готовой продукции;

Анализ токсичных примесей и количественная оценка ключевых компонентов.

Энергетика:

Анализ энергетических масел на содержание растворенных газов, влаги, общего газосодержания, антиокислительных присадок, фурановых производных, полихлорированных бифенилов (ПХБ) и элегаза.

Прочее:

Анализ подлинности спиртных напитков, в т.ч. коньяков;

Анализ вина и виноматериалов;

Анализ продуктов доменного производства;

Анализ примесей в чистых газах (гелий, кислород, азот, аргон);

Анализ продукции лакокрасочных и табачных производств.
