Киловольтметр КВМ

Киловольтметр КВМ - предназначен для измерения постоянного и синусоидального переменного напряжения (с частотой от 50±10 до 400±10Гц) в диапазоне от 0,04 до 315 кВ.

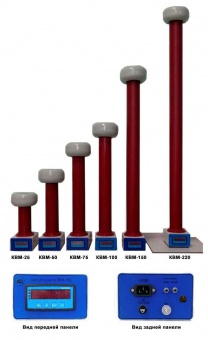

Киловольтметры КВМ выпускаются в виде модификаций: КВМ-25, КВМ-50, КВМ-75, КВМ-100, КВМ-150, КВМ-220, отличающихся между собой диапазоном измерений, габаритами и массой.
Киловольтметр КВМ  позволяет отображать действующее, амплитудное или среднее напряжение, а так же дозволяет записывать переходной процесс.

    Киловольтметр представляет простой эргономический прибор, безопасный и удобный в эксплуатации переносной моноблок.

Технические характеристики

Характеристика	Значение для модификаций
	КВМ-25	КВМ-50	КВМ-75	КВМ-100	КВМ-150	КВМ-220
Диапазон измерений напряжения постоянного тока, кВ	0,04 - 35	0,07 - 70	0,1 - 105	0,15 - 140	0,2 - 210	0,5 - 315
Диапазон измерений действующих значений напряжения переменного тока, кВ	0,04 - 25	0,07 - 50	0,1 -  75	0,15 - 100	0,2 - 150	0,5 - 225
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, %	±0,5 (±0,25 - по заказу)					± 0,5
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, %	±0,5 (±0,25 - по заказу)					± 0,5
Частота напряжения переменного тока, Гц	50±10; 400±10 (дополнительно по заказу)
Активное входное сопротивление делителя, МОм	75	150	225	300	450	675
Напряжение сети питания, В	220±22
Частота сети питания, Гц	50±5
Напряжение автономного питания постоянного тока, В	12
Габаритные размеры, мм	150х210х380	150х210х550	150х210х720	150х210х890	150х210х1240	400х400х1760
Масса, кг	5	6	7	8	10	15
Нормальные условия применения:  - температура окружающего воздуха, 0С  - относительная влажность воздуха, %	20±5 60 при 20 0С
Рабочие условия применения
- температура окружающего воздуха, 0С  - относительная влажность воздуха, %	от 1 до 35 до 80 при 25 0С
Средняя наработка до отказа, ч	12000
Средний срок службы, лет	10

СПЕЦИФИКАЦИЯ:

Наименование единицы	Количество
Киловольтметр (КВМ)	1
Сетевой шнур	1
Индивидуальная тара	1
Паспорт	1
Руководство по эксплуатации	1
Методика поверки	1
Преобразователь интерфейса 485 RS	(по заказу)
Кабель оптоволоконный	(по заказу)



Преимущества Киловольтметра КВМ-150, кл.т.0,25 по сравнению с другими аналогичными Киловольтметрами в части технических характеристик:

1. Диапазон измерений напряжения постоянного тока от 2,5 до 210 кВ.

2. Диапазон измерений среднеквадратических значений напряжения переменного тока от 2,5 до 150 кВ.

3. Погрешность измерения относительная во всем диапазоне и равна 0,25.

4. Киловольтметр выполнен в едином блоке.

5. В комплект входит:

- выносной индикаторный блок, с помощью которого можно управлять и наблюдать за показаниями Киловольтметра удаленно. Внешний вид идентичен передней панели киловольтметра. Выносной индикаторный блок можно устанавливать стационарно на место щитовых приборов.

- оптоволоконный кабель, обеспечивающий безопасность. Длина кабеля составляет 5м, но может быть увеличена по желанию заказчика
