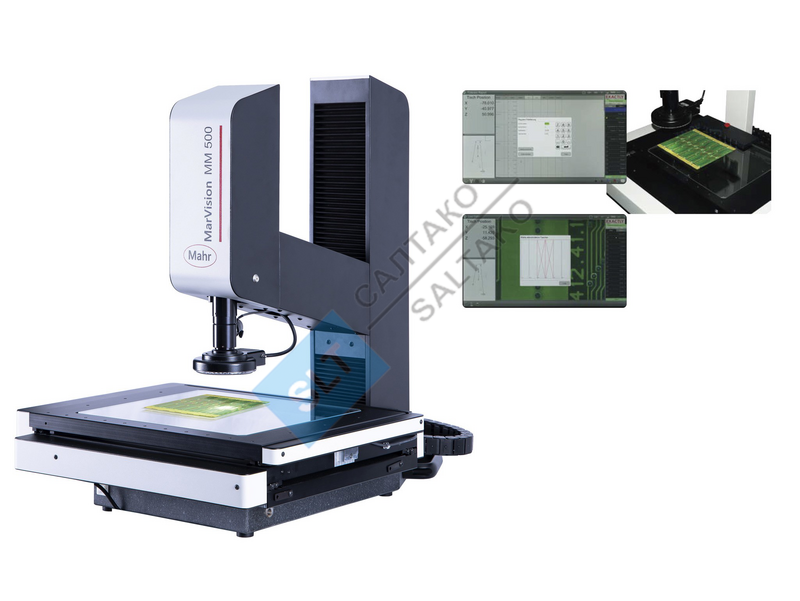

Измерительный микроскоп MarVision MM 500 CNC X/Y: 400 x 250 мм (арт. 4248423)

Измерительный микроскоп MarVision MM 500 CNC X/Y: 400 x 250 мм (арт. 4248423)
     MarVision MM 500 контролирует, например, токарные, фрезерованные, штампованные и гнутые детали, пластиковые детали или электронные платы. Измерительный микроскоп использует автоматическое распознавание кромок для бесконтактного определения геометрических элементов, таких как точки, прямые линии, окружности, расстояния, углы или пересечения, на этих деталях. Благодаря оптической инкрементальной измерительной системе он обеспечивает исключительную точность и надежность. Кроме того, его цветная камера обеспечивает получение высококонтрастных изображений.

Технические характеристики

Макс. высота измеряемой детали	200 мм
Электропитание	230 В/115 В; 50/60 Гц
Измерительная система	встроенная инкрементная шкала
Диапазон измерений X/Y в мм	400/250 мм
Измерительная система — E1 X/Y в мкм	1,9 + (Л/100)
Размер в мм	675 х 748 х 800
Измерительная система — E2 XY в мкм	2,9 + (Л/100)
Комплект поставки	программное обеспечение M3 и сенсорный моноблок-компьютер , инструкция по эксплуатации , сертификат калибровки Mahr
Увеличение	35 - 225x
Подсветка	Светодиодная задняя и передняя подсветка, регулируемая
Размер стола в мм	600 х 430 мм
Измерительная система	встроенная инкрементная шкала
Диапазон измерений X/Y в мм	400/250 мм
Измерительная система — E1 X/Y в мкм	1,9 + (Л/100)
Измерительная система — E2 XY в мкм	2,9 + (Л/100)
Увеличение	35 - 225x
Подсветка	Светодиодная задняя и передняя подсветка, регулируемая
Измерительная система - разрешение в мм	0,001 мм
Размер стола в мм	600 х 430 мм
Максимальная нагрузка на стол	20 кг

Функции

• Встроенная цветная камера

• Моторизованный зум-объектив (0,7x - 4,5x) с коаксиальной подсветкой

• Светодиодная кольцевая лампа: 1 кольцо и 4 сегмента, каждый из которых индивидуально включается и регулируется по яркости
• Светодиодный проходящий свет: с регулировкой яркости
• Указатель для определения местоположения
• Массивное основание из твердого гранита
• Стабильный стальной крестовой стол, точно установленный
• Быстрая и точная регулировка осей
• Превосходная точность и надежность благодаря оптической инкрементной шкале

Блок управления и индикации M3-программное обеспечение с сенсорным экраном ПК

• 23-дюймовый сенсорный экран с клавиатурой и мышью
• Операционная система Windows

• Управление через экран Multi-Touch или с помощью мыши/клавиатуры
• Программное обеспечение M3

• Большое видеоизображение
• Референтная/фактическая оценка с допусками
• Запись выходного сигнала с логотипом компании
• Графическое отображение с размерами
• Статистика

Области применения

Измерение или определение геометрических элементов (точки, прямой линии, окружности, расстояния, точки пересечения и т. д.) путем автоматического обнаружения кромок, например, на перфорированных и гнутых деталях, пластиковых деталях и печатных платах.
