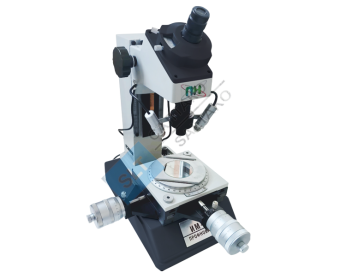

Микроскоп измерительный ИМ-Г-50 Профноватор

Микроскоп измерительный ИМ-Г-50 Профноватор

Микроскопы измерительные ИМ-Г-50 предназначены для измерений линейных и угловых размеров деталей.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Микроскоп измерительный ИМ-Г-50 Профноватор

Микроскопы измерительные ИМ-Г-50 предназначены для измерений линейных и угловых размеров деталей.

Описание средства измерений

Основными элементами конструкции микроскопов являются металлическое основание, на которое установлены предметный столик с нижним осветителем и вертикальная колонна и верхний осветитель. оснащается оптической окулярной системой.

Считывание с микрометрических головок осей X, Y значений перемещения подвижного предметного стола;

Измерительный микроскоп ИМ-50 представляет собой измерительную систему, для измерения длин мелких деталей, которая объединяет оптические, механические, электрические элементы. Микроскоп широко используется для наблюдения и анализа и точных измерений в области машиностроения, электроники, приборостроения, пластмасс и подобных сфер деятельности.

Метрологические и технические характеристики

Наименование характеристики	Значение
Диапазон измерений линейных размеров, мм - по оси X - по оси Y	от 0 до 50 от 0 до 50
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм	±5
Дискретность отчёта линейных измерений, мкм	2
Дискретность отсчета измерений плоского угла	360ʺ
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50±1
Диапазон рабочих температур, °С	от +17 до +23
Допускаемое изменение температуры в течении 1 часа, ºС	0,5
Относительная влажность воздуха, %,не более	80
Максимальный вес детали	5кг
Oкуляр	15x
Oбъектив	2x
Увеличение	30x
Фокусное расстояние	67мм
Увеличение с объективом 5х	75х
Увеличение с объективом 10х	150х

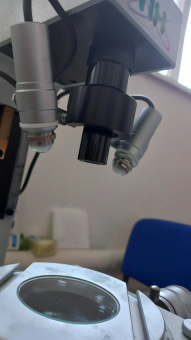

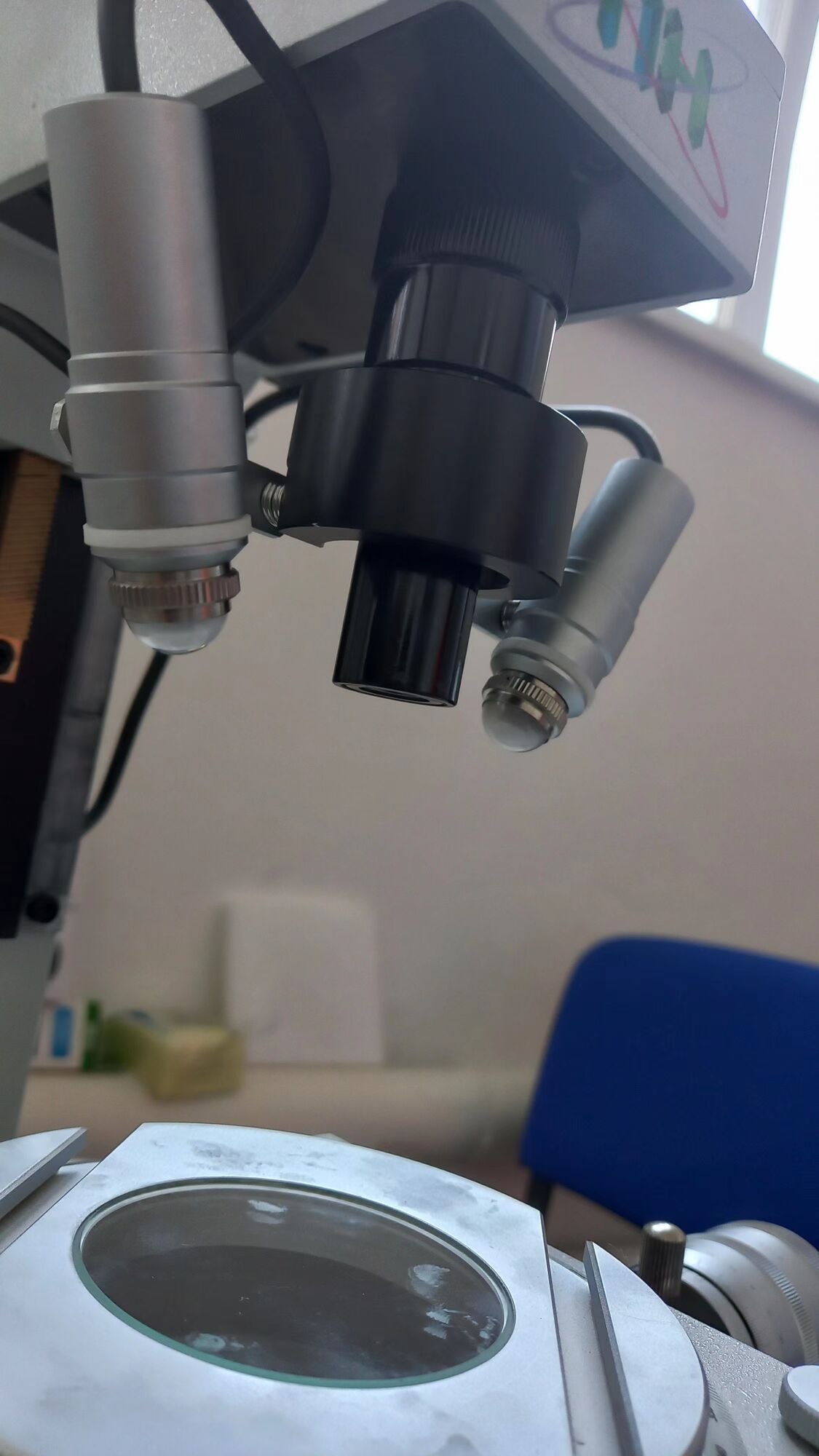

Проходящий свет, с зеленым фильтром	24В, 2Вт, с регулятором яркости
Отраженный свет	24В, 2Вт, с регулятором яркости

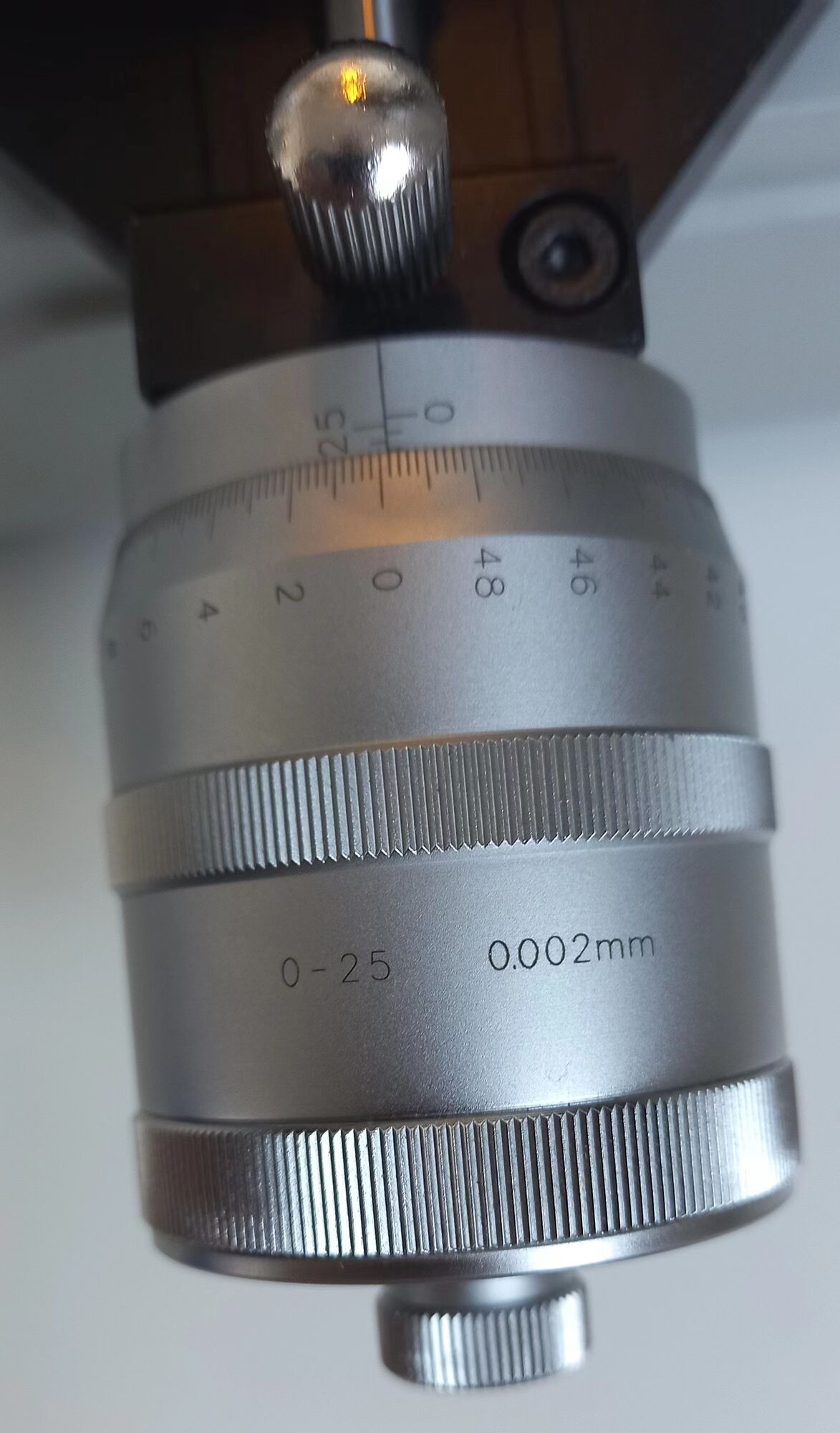

Измерительный микроскоп ИМ-50 хорошо подходит для измерения размеров и углов на небольших деталях, благодаря аналоговым микрометрическим головками и встроенной угловой шкале.

По заказу аналоговые микрометрические головки возможно заменить на цифровые.

Особенности:

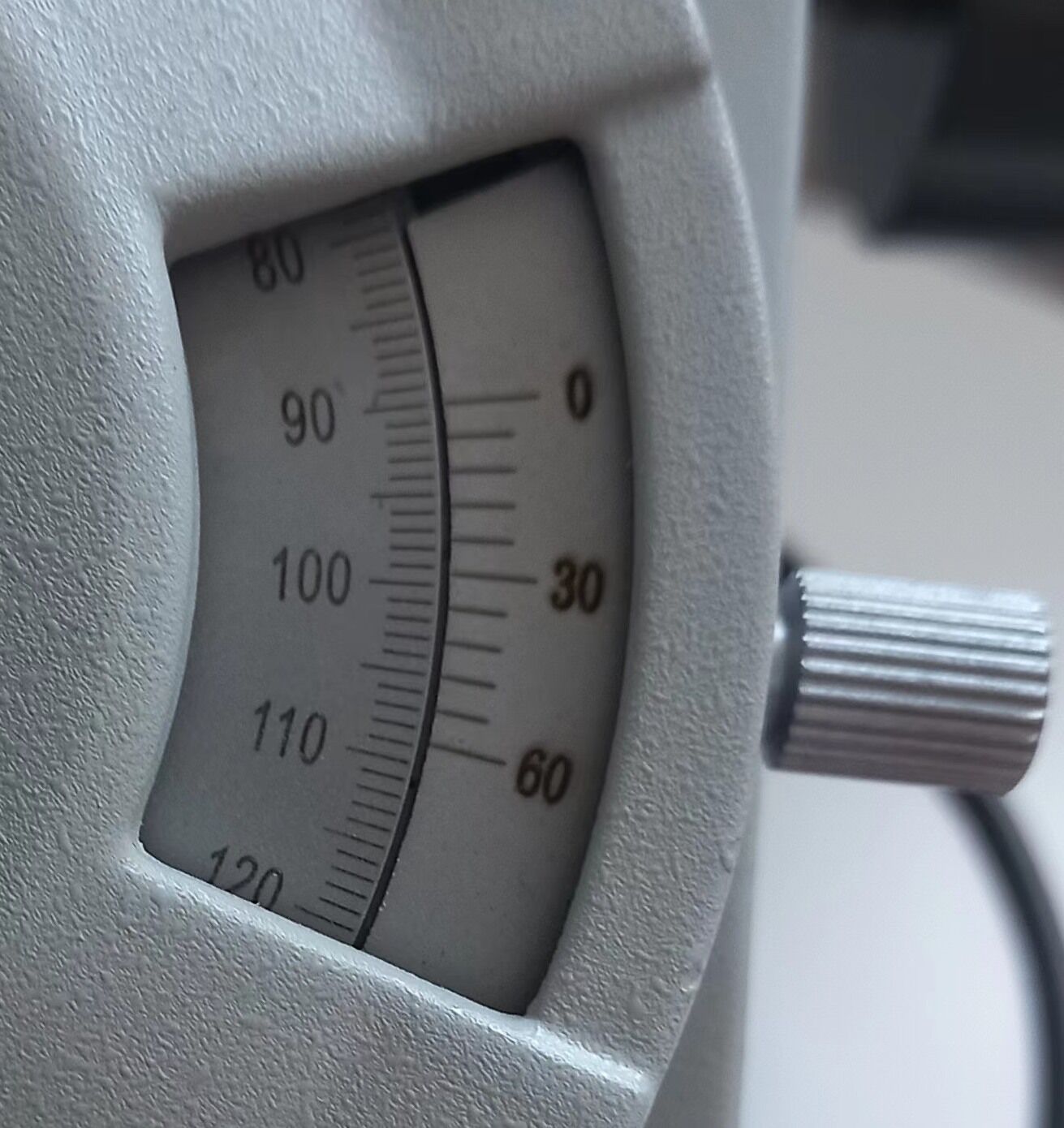

Угломер встроен в часть оптической трубки микроскопа. Измерение углов производится простым поворотом угломера до совмещения перекрестия окуляра с изображением детали. Встроенные микрометрические головки.
