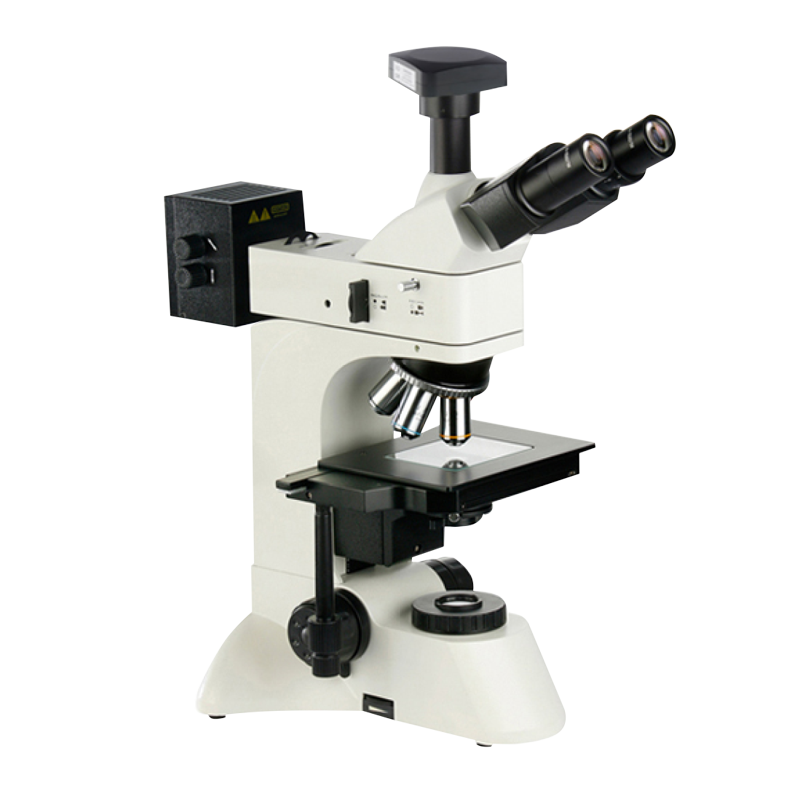

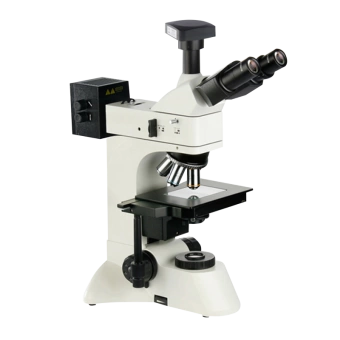

Металлографический микроскоп VCS-Met53

Прямой металлографический микроскоп VCS-Met53, представляет собой продвинутую версию оптической системы для контрастного отображения прозрачных и непрозрачных объектов со сложными бликующими поверхностями, наблюдение которых с применением обычных методов микроскопии, не представляется эффективным.
Особенностью системы микроскопа VCS-Met53 является применение усовершенствованной оптической системы металлографической микроскопии, разнообразной модульной системы контрастирования и управления подсветкой, с увеличением до 1000х.

Оптические элементы и системы микроскопа VCS-Met53:

• Система коаксиального epi-освещения в отраженном свете, для контрастного отображения металлизированных и бликующих поверхностей;
• Система проходящего освещения с галогенным источником, для наблюдения прозрачных и полупрозрачных объектов, с наиболее естественной цветопередачей;
• Оптическая схема с «коррекцией на бесконечность», и соответственно с возможностью применения дополнительных слайдеров и других модулей управления контрастированием и освещением;
• Комплект специальных металлографических объективов, с исправленной оптической плоскостью наблюдения.

Оптическая система микроскопа VCS-Met53 имеет большую востребованность для самого широкого круга задач:

1. В промышленности, для материаловедения, металлографии, электронике, испытательных лабораторий и ОТК;
2. В биологии и естественнонаучных дисциплинах;
3. В медицине и биотехнологиях.

Модульное строение системы

Современная эргономичная конструкция, и современные методы исследований, в сочетании с модульной концепцией, обеспечивает владельцев микроскопа VCS-Met53 широким функционалом для удобства в работе, и получения четких изображений без утомляемости для глаз.

Система наблюдения

Оптическая голова микроскопа VCS-Met53 имеет тринокулярную конструкцию, в которой 2 тубуса предназначены для установки окуляров. Широкопольные окуляры 10х, которые входят в комплект микроскопа, имеют поле обзора диаметром 22 мм и обеспечивают проекцию прямого четкого изображения, прямо на сетчатку оператора.

3-ий тубус оптической головы, предназначен для подключения опциональной цифровой камеры и оснащен разъёмом стандарта C-mount.

При этом, тринокулярная оптическая голова микроскопа VCS-Met53, имеет механизм переключения изображения как на окуляры, так и на тубус цифровой камеры.

Благодаря этому, оператор имеет возможность выбора способа наблюдения:

1. Изучать объект напрямую собственными глазами, через окуляры;
2. Наблюдать цифровой изображение, c трансляцией через на внешний монитор.

Объективы микроскопа VCS-Met53

Конфигурация планово-ахроматических объективов с бесконечностью и большим рабочим расстоянием (без покровного стекла) улучшает оптические характеристики.

Микроскоп VCS-Met53 оснащен высококачественными объективами с корректировкой оптических аберраций по схеме План-ахромат. Это эффективно устраняет паразитные искажения, которые возникают при передаче образа объекта в оптических элементах системы. Таким образом, у пользователя в поле зрения, образуется ровное изображение, передающее достоверную информацию об объекте, и плюс к этому, использование качественной оптики при длительной работе не приводит к утомляемости и потере здоровья.

Предметный столик

Представляет собой конструкцию для перемещения по двум координатам, с ручным управлением. эргономичная конструкция удобна для оператора, при работе как с небольшими образцами, так и с более крупными объектами наблюдения. Например, со шлифами и образцами электронных изделий, образцами материаловедения, геологии и многим другим.

Диапазон перемещения объекта (XY): 75 х 50 мм; общие габариты столика: 210 х 140 мм.

Система проходящего освещения

Встроенное осветительное устройство с галогенной лампой может обеспечить четкие и четкие микроскопические изображения. Галогенная лампа 6В 30Вт, регулируемая яркость: Галогенная лампа 12В 30Вт, регулируемая яркость, оснащена синим фильтром и матовым стеклом.

Система коаксиального освещения

При освещении галогенной лампой (регулируемая яркость) он может обеспечивать четкие и четкие микроскопические изображения наблюдения не только для обычного метода наблюдения в светлом поле, но и для других методов наблюдения (в поляризованном свете и т.д.).

Встроенная полевая диафрагма и апертурная диафрагмы, позволяют эффективно контролировать диаметр светового потока и регулировать контрастность изображения. При этом, полевая диафрагма предусматривает наличие механизма центровки.

Система цифрового распознавания видеосигнала (цифровая камера)

Микроскоп VCS-Met53 в модификации VCS-Met53 BFC оснащен опциональной системой цифрового распознавания видеосигнала с возможностью работы, даже без подключения микроскопа. Данная система представляет собой полноцветную цифровую камеру матрицей высокого разрешения 8,3 Мп и встроенное ПО для управления изображением в реальном времени. Оператор может управлять съемкой и работой встроенного ПО, посредством манипулятора «мышь». Изображение выводится на внешний монитор, разрешения 3840×2160 пикс при частоте 45 кадров в секунду, по высокоскоростному соединению 5 Гбит/сек.

В дополнение, встроенное ПО позволяет оператору получать более четкие изображения, наблюдать малоразличимые детали, интерпретировать результаты наблюдений и т.д.

Основные характеристики оптической системы микроскопа VCS-Met53 BFC
