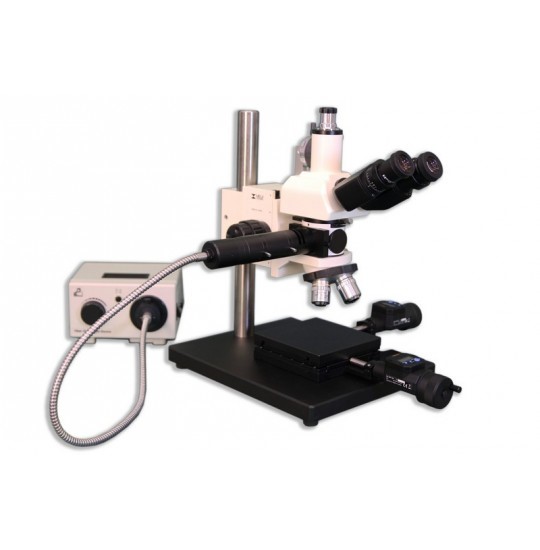

Измерительные микроскопы MC-70T

Серия MC включает модульные измерительные микроскопы, состоящие из высококачественных компонентов, точных двухкоординатных столиков и надежных и прочных штативов.
Измерительные микроскопы серии MC поставляются с электронными цифровыми микрометрами для измерения по двум или трем осям (опция). Тринокулярная насадка для подключения 35 мм фотокамер, видеокамер, цифровых камер и цифровых фотокамер для фото- и видеодокументации. Микрометры Mitutoyo Digimatic имеют серийный выход для передачи данных статистического контроля технологических процессов на компьютер. Системы серии MC поставляются с осветителями падающего или проходящего света.
Для проведения визуального контроля и измерения мелких объектов. Не требуется сложная настройка системы.

Технические характеристики:

Системы автоматизированного проектирования
Эргономично расположенные регуляторы грубой и точной фокусировки
Удобная бинокулярная насадка с деполяризатором
Вертикальный осветитель Келера 150 Вт
Режим светлого поля и простая поляризация
Фокусирующий окуляр с 10-кратным увеличением и перекрестной сеткой
Объективы планхромат Epi, M5X, M10X, M20X, M50X в комплекте
Порты X и Y для подключения индикаторов Mitutoyo, MTI164-164 Digimatic — диапазон 50 мм (2 дюйма)
Монтажный кронштейн оси «Z» для установки индикатора Mitutoyo MTI543-392 Digimatic и удлинительного стержня MA721 — 1,5 дюйма для диапазона 12,7 мм (0,5 дюйма) для измерения оси «Z»
Осветитель отраженного света по Келлеру со светодиодом , полевой ирисовой диафрагмой, апертурной диафрагмой и пазами для светофильтров
Осветитель проходящего света по Келлеру со светодиодом, встроенный в основание блок питания с автоматическим определением напряжения и регулятором яркости
Чистный синий, чистый зеленый, нейтральная плотность, нейтральная плотность 8 и поляризационные фильтры в комплекте
Дополнительный светодиодный вертикальный светодиодный осветитель Келера и трансформатор доступны

Таблица сравнения

Модель	Оптическая насадка	Освещение	Окуляры	Объективы	Столик
MC-60	Бинокуляр	Внешний источник света, галогеновая лампа 21 В, 150 Вт	Один фокусировочный блок HWF10x-F с перекрестием и установочным винтом, один с вынесенным фокусом HWF10x	Объективы S Planachromat «на бесконечность»	Столик для измерения в отраженном/проходящем свете 150x150 мм с двухкоординатным перемещением 50x50 мм с держателями для цифрового микрометра
MC-60T	Бинокуляр
MC-70	Тринокуляр
MC-70T	Тринокуляр

Детали:

Прецизионные измерительные системы светлого/темного поля серии MC компании Meiji Techno способны работать в режимах наблюдения светлого поля, темного поля и простой поляризации. Они состоят из высококачественных компонентов металлургического микроскопа, прецизионных столиков X-Y и прочных прочных штативов. Измерительные микроскопы Meiji Techno доступны с 2-осевыми и 3-осевыми электронными цифровыми отсчетами в дюймах и метрических единицах. Эти системы могут быть сконфигурированы для использования с 35-миллиметровой микрофотографией, аналоговой ПЗС-видео, цифровой ПЗС-видео, цифровой КМОП-видеосистемой и потребительскими цифровыми фотокамерами. Операторы могут выполнять визуальный осмотр и измерение мелких предметов или компонентов без сложной настройки системы. Микрометрические головки Mitutoyo Digimatic имеют последовательный выход для приложений SPC. Системы серии MC доступны в конфигурациях 110 или 220 вольт, падающего или проходящего излучения, бинокулярной или тринокулярной конфигурации.

Код		Описание
		Смотровые головки для серии MC-60 и MC-70
MA816		Тринокулярная головка. Тип Зидентопфа, межзрачковое расстояние 53–75 мм, левый окуляр с компенсацией диоптрий (окулярная трубка ∅ 30 мм). Наклон 30°
		Окуляры для серии MC-60 и MC-70
MA859CF		SWH 10X Широкоугольный окуляр с высокой точкой фокусировки, с перекрестной сеткой и направляющим штифтом, поле № 22, наружный диаметр тубуса 30,0 мм (каждый)
MA817		SWH 10X Широкопольный окуляр с высокой точкой обзора, поле зрения № 22, наружный диаметр тубуса 30,0 мм (каждый) (MA817 поддерживает дополнительную сетку диаметром 25 мм)
		Объективы план ахромат Epi
MA923		Объектив Plan Semi Apo Epi BD 5X, числовая апертура 0,10, диаметр 17,0 мм, F.N. 22
MA924		Объектив Plan Semi Apo Epi BD 10X, числовая апертура 0,25, диаметр 7,48 мм, F.N. 22
MA925		Объектив Plan Semi Apo Epi BD 20X, числовая апертура 0,40, диаметр 5,20 мм, F.N. 22
MA926		Объектив Plan Semi Apo Epi BD 50X, числовая апертура 0,75, диаметр 0,38 мм, F.N. 22
		Осветители для серии MC-60 и MC-70
MA993		Вертикальный осветитель Келера с вращающимся скользящим поляризатором, трубчатой линзой бесконечности, фокусным расстоянием 200 мм, прозрачным синим и прозрачным зеленым, нейтральной плотностью ND25 и поляризационным фильтром в металлических креплениях.
FT190/12		Гибкий 36-дюймовый световод с одним плечом для осветителя MA806
FT190/115		FT190/115 Источник света 110/120В, 50-60Гц, галогенная лампа, 21В 150Вт
		Фильтры для отраженного света
MA275/25		Фильтр синий прозрачный. ∅ 20,0 мм, в металлическом держателе Включен во все стандартные комплекты серии МТ8000
MA275/30		Фильтр зеленый прозрачный. ∅ 20,0 мм, в металлическом держателе Включен во все стандартные комплекты серии МТ8000
MA275/50		Фильтр нейтральной плотности ND13, фильтр диаметром 19,5 мм в металлическом креплении, подходит для паза фильтра 25 мм
MA959		Фильтр поляризационный. ∅ 20,0 мм, в металлическом держателе Включен во все стандартные комплекты серии МТ8000
		Принадлежности для серии MC-60 и MC-70
FU-3050		Коаксиальный блок грубой и точной фокусировки с пятиместной револьверной головкой BF/DF (включает встроенный монтажный кронштейн 38 мм для оси Z Digimatic)
MAC-11		Подставка для тяжелых условий эксплуатации со стойкой и монтажным кронштейном с отверстием для установки в углубление диаметром 96,5 мм.
MA728		Столик для измерения отраженного света: 150 мм x 150 мм с перемещением X-Y 50 мм
